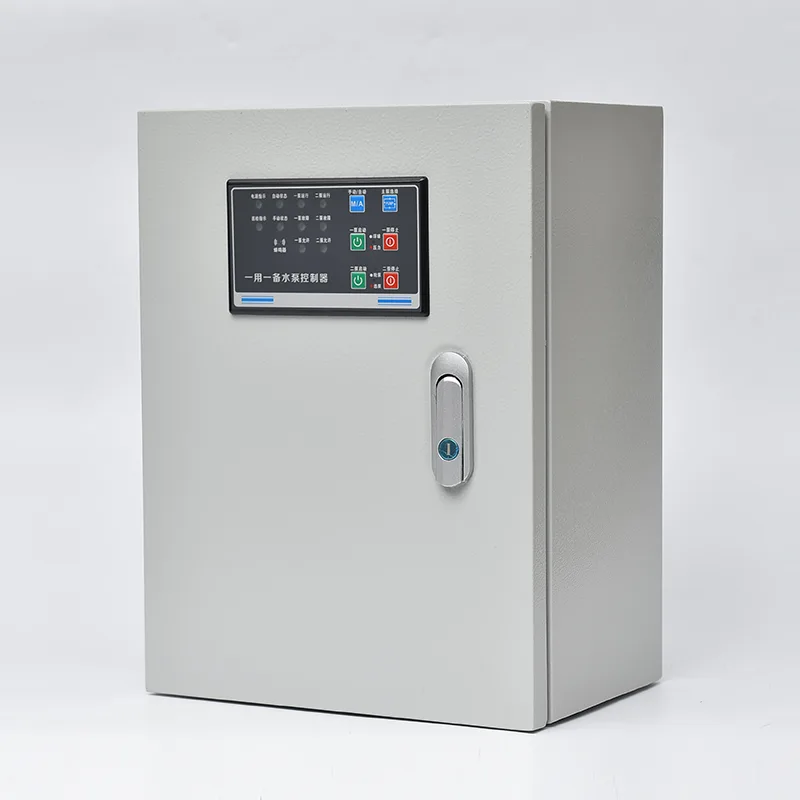

Vedenkäsittelypumpun ohjauspaneeli

Osta laadukas vedenkäsittelypumpun ohjauspaneeli johtavalta kiinalaiselta valmistajalta CSIVEI. Se integroi sisääntulevat katkaisijat, pumppukontaktorit tai pehmokäynnistimet, ylikuormitusreleet, ohjelmoitavan logiikkaohjaimen tai erillisen pumpun ohjaimen ja tasoanturiliitännät yhteen lattialle tai seinään asennettavaan koteloon. Tehot vaihtelevat 0,75 kW - 250 kW 380-480 V kolmivaiheisella jännitteellä. Nesteen tason tunnistus hyväksyy tulot uimurikytkimistä, hydrostaattisista painelähettimistä tai ultraääniantureista – ohjain käynnistää automaattisesti käyttöpumpun, kun allas täyttyy, tuo apupumpun, jos sisäänvirtaus ylittää yhden pumpun kapasiteetin, ja aktivoi korkean tason hälytyslähdöt, jos tasot nousevat edelleen. Automaattinen vuorottelutoiminto kiertää pääpumpun roolia käyttötuntien tai jokaisen käynnistysjakson perusteella ja tasapainottaa mekaanista kulumista. Jokainen pumppupiiri on suojattu erikseen ylikuormitusta, oikosulkua, vaihekatkoa ja vaiheenvaihtoa vastaan. Jätevesikäyttöön liittyvät lisäsuojat – kuten tiivisteen vuotojen valvonta, laakerin lämpötilan valvonta ja pumpun tukosten havaitseminen alivirta- tai ylikuormitusprofiloinnin avulla – on integroitu korjaamaan ongelmat ennen moottorivaurioita. Oveen asennettu käyttöliittymä näyttää säiliön tason, pumpun tilan, käyttötunnit ja vikahistorian. Tiedonsiirto Modbus RTU/TCP:n tai valinnaisen 4G-yhdyskäytävän kautta mahdollistaa etävalvonnan ja SCADA-integroinnin. Kotelossa käytetään galvanoitua terästä korroosionestojauhemaalauksella, IP55-standardi tai IP65 ulkoasennukseen.

Ihanteelliset sovellukset

Kunnallisista jätevedenpoistoasemista teollisuuden jätevesien käsittelyyn, Water Treatment Pump Control Panel tarjoaa automatisoidun, valvomattoman pumppuhallinnan vaativimpiin jätevesiympäristöihin.

Kunnalliset jäteveden nostoasemat

Kaupunkien viemäriverkostot nojaavat nostoasemiin, jotka nostavat jätevedet matalalla sijaitsevista keräyspisteistä painovoimajohtoihin tai puhdistuslaitoksiin. Ohjauspaneeli hallitsee yhdestä neljään uppopumppua märkäkaivokokoonpanossa säätäen pumpun toimintaa automaattisesti, kun virtaus vaihtelee päivittäisen käytön mukaan. Korkean tason hälytyslähdöt yhdistetään telemetriajärjestelmään keskitetyn SCADA-ilmoituksen saamiseksi, kun taas vuorottelutoiminto varmistaa pumpun tasaisen kulumisen koko asennetussa kalustossa.

Jätevedenpuhdistamot

Puhdistuslaitoksissa pumppuasemat käsittelevät raa'an jäteveden oton, primäärilietteen siirron, aktiivilietteen palautuksen ja käsitellyn jäteveden poiston. Paneeli hallitsee kutakin pumppuyksikköä itsenäisesti integroidulla tiivisteen vuodon ja laakerin lämpötilan valvonnalla, joka on kriittinen uppomoottorin vikaantumisen estämiseksi jatkuvassa käytössä olevissa sovelluksissa. Viestintä laitoksen kanssa SCADA tarjoaa reaaliaikaista virtausta, energiaa ja vikatietoja.

Teollisuuden jätevesi ja prosessijätevesi

Elintarvikkeiden jalostus-, kemian-, tekstiili- ja kaivostoiminnassa syntyy jätevesiä, joiden ominaisuudet haastavat tavanomaiset pumppusäädöt – syövyttäviä nesteitä, korkea kiintoainepitoisuus, kohonnut lämpötila tai kuitumateriaali. Paneelin moottorinsuojaprofiilit voidaan virittää havaitsemaan pumpun tukos varhaisessa vaiheessa ja käynnistämällä automaattisen peruutus- ja uudelleenyritysjakson siipipyörän esteiden poistamiseksi ennen kuin käyttäjä pyytää apua.

Kaupallisten ja asuinrakennusten pumppuasemat

Kunnallisen viemäritason alapuolella toimivat suuret toimistopuistot, kauppakeskukset ja monitorniiset asuinrakennukset vaativat luotettavan kellaripohjan pumpun ohjauksen. Paneeli tarjoaa täysin automatisoidun toiminnan korkean tason hälytyslähdöillä, jotka on liitetty kiinteistönhallintajärjestelmään, mikä varmistaa, ettei jäteveden varautumisvaaraa ole käytössä oleviin tiloihin. Sen kompakti seinäasennuskokoonpano sopii kaupallisille kellareille tyypilliseen rajoitettuun kasvihuonetilaan.

Hulevesi- ja tulvavesipumppu

Hulevesiasemat, jotka hallitsevat valumia rankkasateiden aikana, kohtaavat pitkiä joutojaksoja, joita seuraa äkillinen, voimakas virtaus. Paneeli tarjoaa sadetilan aktivointijärjestelmän: kun myrskylaukaisu vastaanotetaan sademittarista tai nousevasta kaivon pinnasta, kaikki pumput siirtyvät prioriteettikäynnistysjaksoon. Nopea vuorottelu pitkän myrskypumppauksen aikana estää yhtäkään pumppua kantamasta täyttä lämpökuormaa.

Etä- ja valvomattomat asennukset

Maaseudulla tai hajallaan sijaitsevissa jätevesipumppuasemat hyötyvät paneelin täydellisestä automaatiosta ja etävalvontamahdollisuuksista. Sisäänrakennettu 4G-yhdyskäytävä tai radiotelemetrialiitäntä lähettää pumpun tilan, säiliön tason ja hälytystiedot keskustoimintakeskukseen. Käyttäjät voivat kuitata hälytykset ja nollata matkat etänä, mikä vähentää merkittävästi kustannuksia ja viivästyksiä, jotka aiheutuvat käynneistä asemilla, jotka voivat olla satojen kilometrien päässä toisistaan.

Tekninen syväsukellus

Vedenkäsittelypumpun ohjauspaneeli yhdistää tasoon perustuvan pumppujärjestyksen, jätevesikäyttöön perustuvan moottorin suojauksen ja kestävän ympäristön karkaisun yhdeksi tehtaalla testatuksi kokoonpanoksi.

Tason tunnistus ja pumpun järjestys

Säädin hyväksyy yhden tai useamman tasosignaalin uimurikytkimistä (erilliset, tyypillisesti neljä tasoa: pysäytys, lyijypumpun käynnistys, viivepumpun käynnistys, korkea hälytys) tai jatkuvan 4–20 mA analogisen tulon hydrostaattisesta painelähettimestä tai ultraäänianturista. Kun öljypohjan taso nousee alkupisteeseen, käyttöpumppu käynnistyy. Jos sisäänvirtaus ylittää yhden pumpun tyhjennysnopeuden ja taso jatkaa nousuaan viiveen alkamispisteeseen, säädin käynnistää apupumpun. Kun taso laskee pysäytyspisteeseen, kaikki pumput pysähtyvät. Korkean tason hälytys laukeaa, jos kaivo saavuttaa kriittisen kynnyksen – mikä osoittaa pumppauskapasiteetin ylittävän sisäänvirtauksen tai pumpun vikaantumisen – ja tämä signaali välitetään telemetriajärjestelmään prioriteettihälytyksenä. Konfiguroitava päälleajoajastin pitää pumput toiminnassa hetken pysähtymispisteen saavuttamisen jälkeen tyhjentääkseen poistolinjan, estäen kiintoaineiden laskeutumisen.

Automaattinen vuorottelu ja työnhallinta

Ohjain vaihtaa pääpumpun nimeä jokaisen pumppujakson tai konfiguroitavan käyttötuntikohtaisesti. Vuorottelu tapahtuu pysäytyspisteessä – kun nykyinen jakso on päättynyt, seuraava peräkkäinen pumppu tulee johtavaksi. Jos pääpumppu ei käynnisty tai laukeaa käytön aikana, ohjain nimeää automaattisesti seuraavan vapaan pumpun lyijyksi ja käynnistää sen välittömästi samalla kun se lukitsee viallisen pumpun ja antaa hälytyksen. Tämä automaattinen vaihto varmistaa jatkuvan aseman toiminnan ilman käyttäjän väliintuloa.

Jätevesikohtainen moottorisuojaus

Standardin ylikuormitus- ja oikosulkusuojauksen lisäksi paneelissa on uppovesipumppujen vikatiloihin räätälöityjä suojauksia. Tiivisteen vuodon havaitseminen käyttää johtavuusanturia pumpun öljykammiossa tai tiivisteontelossa. Jos veden sisäänpääsyä havaitaan, paneeli antaa hälytyksen – mahdollistaen huoltoaikataulun ennen moottorin käämityksen vaarantumista – ja se voidaan määrittää laukaisemaan pumppu, jos vuoto saavuttaa kriittisen kynnyksen. Laakerin lämpötilan valvonta hyväksyy pumppumoottoriin upotetut PTC-termistori- tai PT100-tulot. Ylilämpötila laukaisee joko hälytyksen tai laukaisun vakavuuden mukaan. Pumpun tukossuojaus käyttää moottorin virran profilointia: jos säädin näkee äkillisen virran putoamisen normaalin toimintakaistan alapuolelle, mikä osoittaa, että juoksupyörän ajovalo on tukkeutunut tai juuttunut, se käynnistää konfiguroitavan peruutus- ja uudelleenyritysjakson (yksi tai useampi lyhyt paluusuuntainen ajo esteen poistamiseksi) ennen hälyttämistä.

Aloitusmenetelmät

Paneeli sovittaa käynnistystavan pumpun moottorin koon ja paikan syöttörajoitusten mukaan. Suorakäynnistys sopii pienille pumpuille aina noin 7,5 kW:iin asti. Tähtikolmiokäynnistys vähentää keskitehoisten pumppujen käynnistystä. Pehmokäynnistimet on tarkoitettu suurempiin pumppuihin, joissa syöttöjännitteen laskua on säädettävä ja äkillisen käynnistyksen aiheuttamaa takaiskuventtiilin iskua on vältettävä. VFD:itä käytetään silloin, kun vaaditaan vaihtelevan nopeuden toimintaa – esimerkiksi pumpun nopeuden sovittaminen tulovirtaan tasaisen märkäkaivon tason ylläpitämiseksi sen sijaan, että vuorotettaisiin kiinteiden on-off-pisteiden välillä.

Ohjaa tehoa ja turvallisuutta

Erillinen ohjausmuuntaja syöttää 24 VAC:ta tai 24 VDC:tä ohjaimelle, käyttöliittymälle, antureille ja hälytyspiireille – täysin eristettynä moottorin virtatiestä. Paneelin ovessa olevat hätäpysäytyspainikkeet katkaisevat mekaanisesti pumpun tehon. Ulkoinen turvalukitussilmukka hyväksyy tulot märkäkaivon kaasunilmaisimesta, pumppuaseman sisäänkäynnin ovien lukituksista ja lämpösuojauksesta kaikista ylävirtaan tulevista laitteista.

HMI ja käyttöliittymä

Oveen asennettu tekstinäyttö tai värillinen kosketusnäyttö tarjoaa reaaliaikaisen säiliön tason, pumpun tilan, käyttötunnit, käynnistyslaskennan, moottorin virran ja aktiiviset hälytykset aikaleimatulla vikahistorialla. Liitäntä tukee manuaalista pumpun ohjausta huoltoa varten, ja automaattinen palautus konfiguroitavan aikakatkaisun jälkeen estää tahattoman manuaalisen lukituksen. Parametrien säätö — tason asetusarvot, käynnistysajastimet, vuorottelutila — on suojattu salasanalla.

Etävalvonta

Vakio RS485 Modbus RTU liitetään pumppuaseman telemetriayksiköihin. Valinnainen 4G- tai Ethernet-pilviyhdyskäytävä tarjoaa suoran verkko- ja älypuhelimen pääsyn pumpun tilaan, tasotietoihin, energiankulutukseen ja hälytysten push-ilmoituksiin. Kuivakoskettimen hälytyslähtö jokaista pumpun vikaa ja yleistä korkean tason tilannetta varten on tyypillisesti kytketty telemetriajärjestelmään etusijalla mihin tahansa verkkopohjaiseen hälytykseen.

Kotelo ja korroosiosuojaus

Jäteveden pumppuasemat sisältävät syövyttävää ilmakehää – rikkivetyä, kosteutta ja joissain tapauksissa kemikaalihöyryjä. Kotelo on valmistettu galvanoidusta teräksestä, jossa on kemikaaleja kestävä jauhemaalaus. IP55 on vakio; IP65 tiivistetyllä kaapeliläpiviennillä puristusholkkien kautta on tarkoitettu ulko- tai ulkoasennuksiin. Ilmanvaihtosuodattimet käyttävät aktiivihiiltä, ​​joissa H₂S-altistuminen on merkittävää. Kaikki sisäiset metallityöt ovat pinnoitettua tai ruostumatonta terästä, ja PCB:t on pinnoitettu kosteutta ja syövyttäviä kaasuja vastaan.

Usein kysytyt kysymykset

Q1: Mitä tasoantureita paneeli voi hyväksyä ja kuinka monta tasoa se ohjaa?

Paneeli hyväksyy uimurikytkimet (yleensä neljä erillistä tasoa), hydrostaattiset painelähettimet (4–20 mA) tai ultraäänianturit. Erillisissä kellukkeissa ohjaustasot ovat pysäytys, pääpumpun käynnistys, viivepumpun käynnistys ja korkea hälytys. Analogisella anturilla nämä asetusarvot ohjelmoidaan suoraan säätimeen, mikä tarjoaa enemmän joustavuutta ja kaukosäädettävyyttä.

Kysymys 2: Kuinka paneeli käsittelee pumpun tukkeutumista rievuista ja kiinteistä aineista?

Säädin valvoo moottorin virtaa jatkuvasti. Jos virta putoaa merkittävästi normaalin pumppauskaistan alapuolelle, ohjain tunnistaa todennäköisen tukoksen ja käynnistää automaattisen peruutus- ja uudelleenyritysjakson. Pumppua ajetaan lyhyesti taaksepäin esteen poistamiseksi, minkä jälkeen se käynnistetään uudelleen eteenpäin. Jos yritys onnistuu ja virta normalisoituu, toiminta jatkuu. Jos tukos jatkuu määritellyn yritysmäärän jälkeen, pumppu lukitaan ja syntyy hälytys.

Q3: Mitä tapahtuu, jos käyttöpumppu epäonnistuu käytön aikana?

Ohjain ilmoittaa viallisen pumpun välittömästi ei-käytettävissä olevaksi, valitsee seuraavan käytettävissä olevan pumpun pyörimisjärjestyksessä, käynnistää sen ja antaa vikahälytyksen. Tämä automaattinen vaihto varmistaa, että pumppaus jatkuu viipymättä. Viallinen pumppu pysyy lukittuna, kunnes hälytys kuitataan ja vika poistetaan.

Kysymys 4: Miten vuorottelu toimii, ja voinko asettaa sen juoksutuntipohjaiseen kiertoon?

Vuorottelu muuttaa sitä, mikä pumppu toimii lyijynä jokaisen täydellisen pumppujakson jälkeen tai määritettävissä olevalla käyttötuntikynnyksellä. Käyttötuntiperusteinen pyöritys tasaa mekaanisen kulumisen ja tiivisteen käyttöiän kaikissa pumpuissa. Vuorottelu tapahtuu pysäytyskohdassa, kun kaivo on tyhjä, joten korkean tason tapahtumien vaaraa vaihdon aikana ei ole.

Q5: Mitä viestintä- ja etähälytysvaihtoehtoja sisältyy?

Paneelissa on: jännitteettomat relekoskettimet yleistä hälytystä, korkean tason hälytyksiä ja yksittäisiä pumppuvikoja varten (kiinteää telemetrialiitäntää varten); RS485 Modbus RTU vakiona paikalliseen SCADA- tai RTU-integraatioon; ja valinnainen 4G-pilviyhdyskäytävä suoraa etäkäyttöä varten verkkoselaimen tai älypuhelinsovelluksen kautta push-ilmoitushälytyksillä.

Q6: Voiko paneeli toimia varageneraattorilla?

Kyllä. Paneelin pumppujen järjestys ja pehmokäynnistimet tai tähti-kolmiokäynnistimet rajoittavat käynnistysvirtaa, jolloin generaattori voi käynnistää pumppuja kapasiteetin rajoissa. Valinnainen generaattorin tulosignaali voi vähentää pumppujen määrää, jotka saavat käydä samanaikaisesti varavirralla, mikä estää generaattorin ylikuormituksen.

Q7: Mitä huoltoa paneeli vaatii?

Ovien tiivisteiden, ilmanvaihtosuodattimien ja sisäisten kunnon kuukausittainen silmämääräinen tarkastus. Tehonpäätteiden ja kontaktorin kunnon neljännesvuosittain tarkistus. Tasotulojen, korkean tason hälytyksen, vuorottelulogiikan ja turvalaitteiden vuotuinen toimintatestaus. Paneelin korroosiosuojatoimenpiteet tulee tarkastaa vuosittain aggressiivisissa ympäristöissä. Kontaktorit ovat ensisijainen huollettavissa oleva osa, ja vaihtovälit riippuvat pumpun syklin tiheydestä.

Alueellinen viemäriverkko — nostoaseman ohjauksen päivitys

Tausta

Yhdistyneen kuningaskunnan alueellisella vesiviranomaisella oli yli 40 jätevedenpoistoasemaa maaseutu- ja esikaupunkialueilla, jotka keräsivät pienten yhteisöjen jätevedet ja pumppasivat ne keskitettyihin käsittelylaitoksiin. Monet asemat olivat 15–25-vuotiaita, ja niiden ohjauspaneelit olivat vanhentuneet, ja niissä käytettiin peruskelluvakytkinrelelogiikkaa. Viranomaiset kohtasivat pumpputukosten ja -vikojen kohoamiskustannusten nousua, aseman tilan näkymisen puutetta määräaikaistarkastusten välillä ja hankaluuksia varaosien hankinnassa.

Haaste

Nykyiset relepohjaiset paneelit eivät tarjonneet etävalvontaa, ei pumpun tukoksen havaitsemista eikä automaattista vaihtoa – jokainen asema käytti yhtä pumppua manuaalisella valmiustilassa, joka vaati fyysistä käyntiä vaihtaakseen. Päivystävän pumpun tukostapahtumat jäivät havaitsematta, kunnes myös varapumppu hälytti, mikä johti hätäpuheluihin ja satunnaisiin jäteveden roiskeisiin. Asemat olivat hajallaan 1 500 neliökilometrillä, mikä teki reaktiivisesta kunnossapidosta sekä hidasta että kallista.

Kun viranomainen suunnitteli ohjausjärjestelmän päivitystä, uusien paneelien piti sopia olemassa oleviin maanpäällisiin kioskeihin ilman siviilimuutoksia, liittää sekä olemassa oleviin uimurikytkimiin että uusiin ultraäänitasoantureisiin ja kommunikoida viranomaisen olemassa olevan telemetriaverkon kautta – UHF-radion ja GPRS:n sekoitus, joka vaati yksinkertaisia ​​kuivakontaktihälytyslähtöjä Modbus-tietojen rinnalla. Erittely edellytti myös automaattista vuorottelua, tukoksen havaitsemista ja tiivistevuotojen valvontaa.

Miksi vedenkäsittelypumpun ohjauspaneeli?

Tehdassuunniteltu paneeliratkaisu vastasi kaikkiin tarpeisiin yhdessä paketissa. Paneelit rakennettiin kioskien takalevyjen tarkan asennusmitan mukaan, välttäen rakenteellisia töitä. Ohjain hyväksyi sekä olemassa olevat uimurikytkimien tulot että uudet ultraäänisignaalit 4–20 mA, mikä mahdollistaa asemien asteittaisen päivittämisen.

Pumpun tukoksen havaitseminen osoittautui ratkaisevaksi. Varhaiset kokeet kolmella asemalla osoittivat, että monet tukosilmoitukset olivat itse asiassa ajoittaisia ​​vikoja, jotka selvisivät itsestään – paneelin automaattinen peruutus- ja uudelleenyritysjärjestys ratkaisi ne ilman käyttäjän väliintuloa. Vain jatkuvat tukokset laukaisivat hälytyksen. Tiivistevuotojen valvonta havaitsi kosteuden sisäänpääsyn kahdessa pumpussa käyttöönoton aikana, mikä mahdollisti ennaltaehkäisevän laakerinvaihdon ennen pumppujen käyttöönottoa.

Hälytyslähdöt konfiguroitiin liittämään suoraan viranomaisen olemassa oleviin UHF-telemetria-asemiin. Yhdessä SCADA-tiimin Modbus-tietojen kanssa viranomainen sai sekä yksinkertaisen vikailmoituksen että yksityiskohtaisen asema-analyysin.

Käyttöönotto

Neljäkymmentä esivalmistettua paneelia, jotka on konfiguroitu kaksoispumppuasemille (1,5 kW - 15 kW), valmistettiin ja testattiin neljän kuukauden ajan, ja viranomaisen sähkötiimi asensi ne standardoidun käyttöönottomenettelyn mukaisesti. Paneeleissa oli pehmokäynnistimet 7,5 kW:n ja sitä suuremmissa pumpuissa, tiivisteen vuodon ja laakerin lämpötilan valvontatulot, tukoksen havaitsemislogiikka sekä kellunta- ja ultraäänitasoyhteensopivuus. Vaiheittaisen käyttöönoton yhteydessä kuusi asemaa päivitettiin kuukaudessa, ja koko verkko valmistui alle kahdeksassa kuukaudessa.

Tulokset

●  Hätäpumppujen hätäkutsut vähenivät noin 60 % ensimmäisen vuoden aikana, mikä johtuu automaattisesta peruutus- ja uudelleenyrityksistä pienten tukosten poistamisesta ja tiivisteen vuotojen valvonnasta tulevasta varhaisesta varoituksesta, mikä mahdollistaa suunnitellun huollon.

●  Pumppujen vuorottelut tasapainotetut käyttötunnit käyttö- ja varapumppujen välillä ensimmäistä kertaa useimmilla asemilla, mikä pidentää mekaanisten tiivisteiden ja laakerien huoltovälejä.

●  SCADA-tiimi sai reaaliaikaisen näkyvyyden öljypohjan tasoista, pumpun tilasta ja käyttötunnista kaikilla 40 asemalla, mikä korvasi aiemman viikoittaisten fyysisten tarkastusten käytön.

●  Operaattorit ilmoittivat, että standardisoitu paneeliasettelu kaikissa asemissa yksinkertaisti vian etsintää huomattavasti, koska jokainen teknikko tiesi tarkalleen, missä kukin komponentti ja pääte sijaitsevat.

● Viranomainen on sittemmin hyväksynyt saman paneelimäärittelyn 15 muulle asemalle verkon laajennusohjelmassa.
