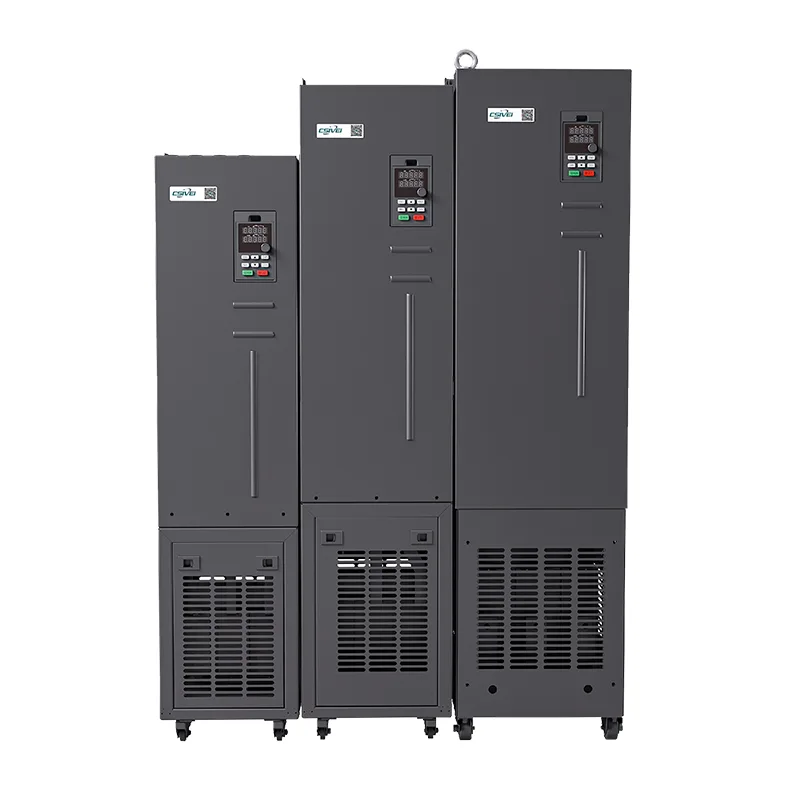

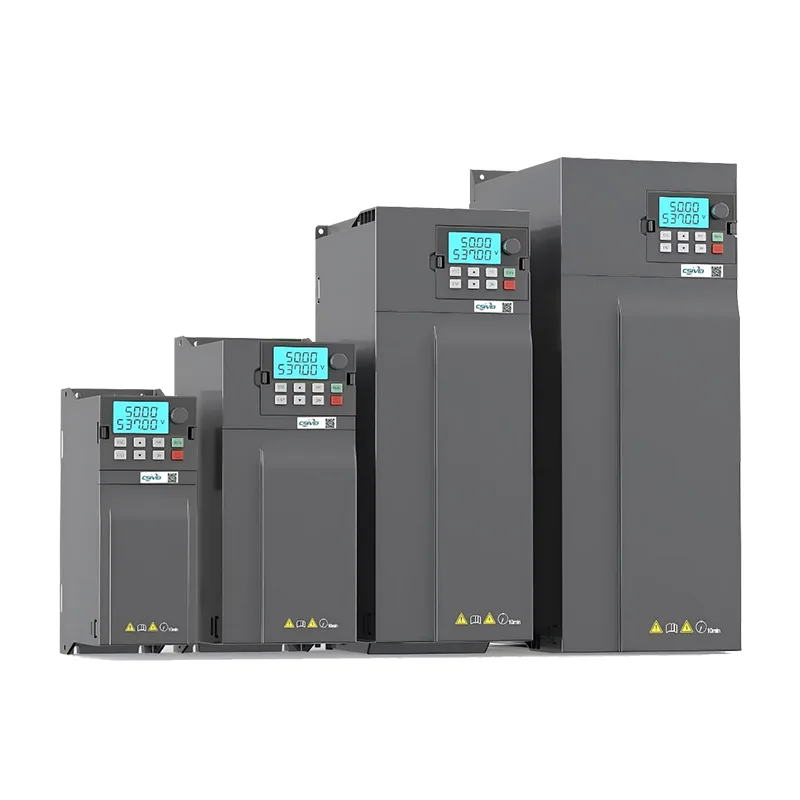

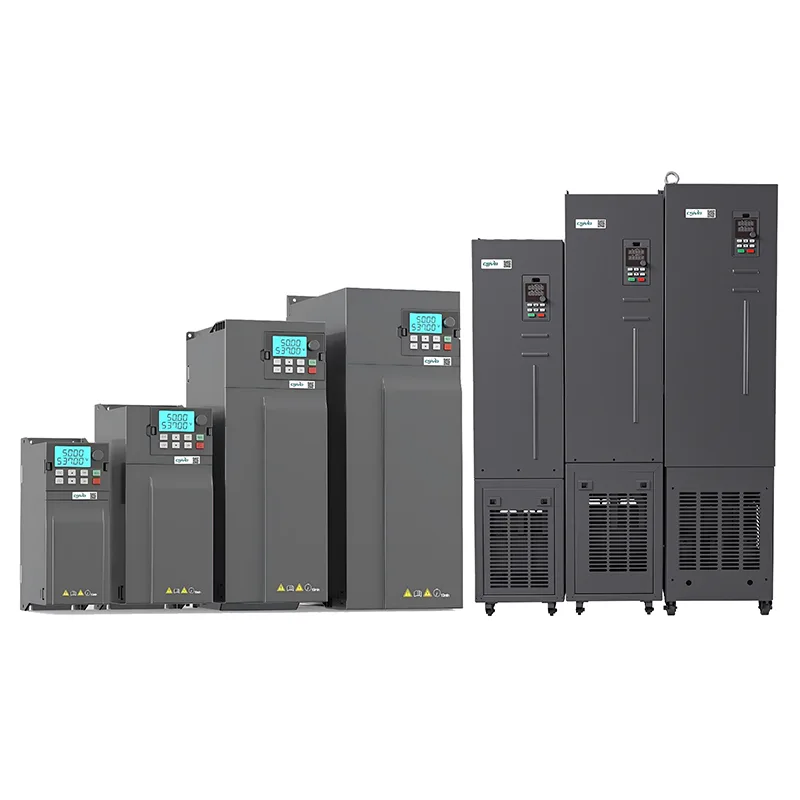

Tehokas 3-vaiheinen AC-taajuusmuuttaja VFD

Osta High Performance 3 Phase AC Drive VFD Csivein tehtaalta Kiinasta. Se on suunniteltu raskaisiin teollisuussovelluksiin ja soveltuu suuriin puhaltimiin, keskipakopumppuihin, kompressoreihin ja tuotantolinjojen kuljettimiin. Se tarjoaa poikkeuksellisen vääntömomentin ja vakauden jatkuvassa käytössä. Edistyksellisellä suljetun silmukan vektoriohjauksella varustettu taajuusmuuttaja tukee suurta käynnistysmomenttia, sisäänrakennettua PLC-toimintoa, useita tiedonsiirtoprotokollia (Modbus, Profibus valinnainen) ja intuitiivista LCD-näppäimistöä reaaliaikaiseen valvontaan. IP20-kotelo valinnaisella IP40-suodattimella varmistaa luotettavuuden vaativissa ympäristöissä.

Mikä on High Performance 3 Phase AC Drive VFD ja miksi sillä on merkitystä?

Taajuusmuuttaja ohjaa ytimenään moottorin nopeutta ja vääntömomenttia säätämällä syötettävän tehon taajuutta ja jännitettä. Mutta CSIVEI VFDmme ylittää paljon perusnopeudensäädön.

Se mahdollistaa pehmeän käynnistyksen mekaanisen rasituksen vähentämiseksi, dynaamisen vääntömomenttivasteen raskaille kuormille ja reaaliaikaisen energian optimoinnin, joka vähentää suoraan sähkönkulutusta. Tarkkaa synkronointia vaativissa toiminnoissa, kuten moniosaisissa kuljettimissa, annostelujärjestelmissä tai paineohjatuissa pumpuissa, tämä käyttölaite tarjoaa prosessisi vaatiman tarkkuuden ja toistettavuuden.

Lyhyesti sanottuna se muuttaa kiinteänopeuksisen moottorin joustavaksi, älykkääksi toimilaitteeksi, joka mukautuu tuotantotarpeihisi reaaliajassa.

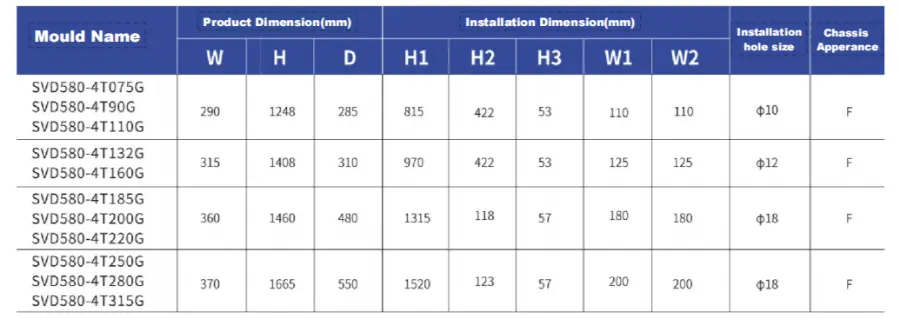

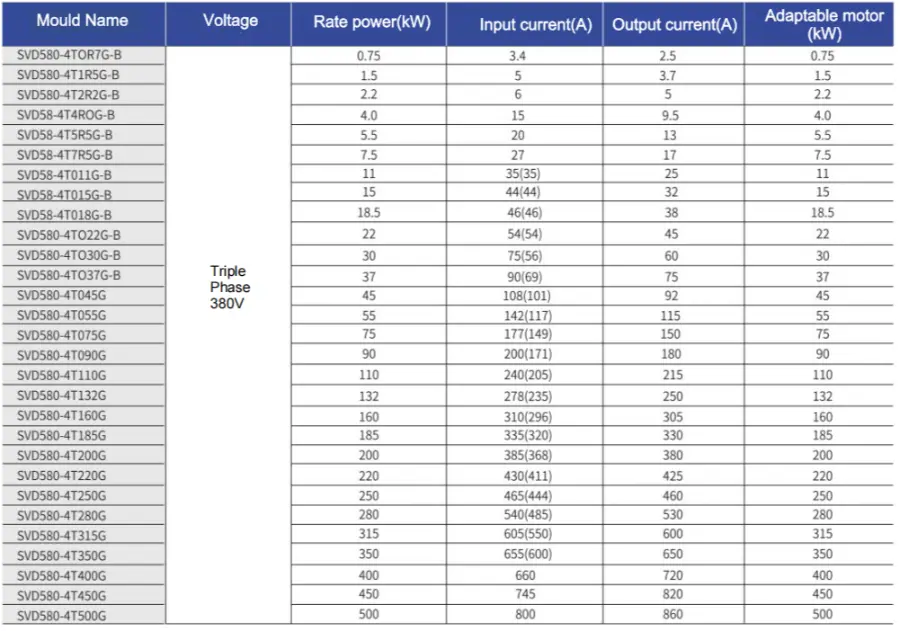

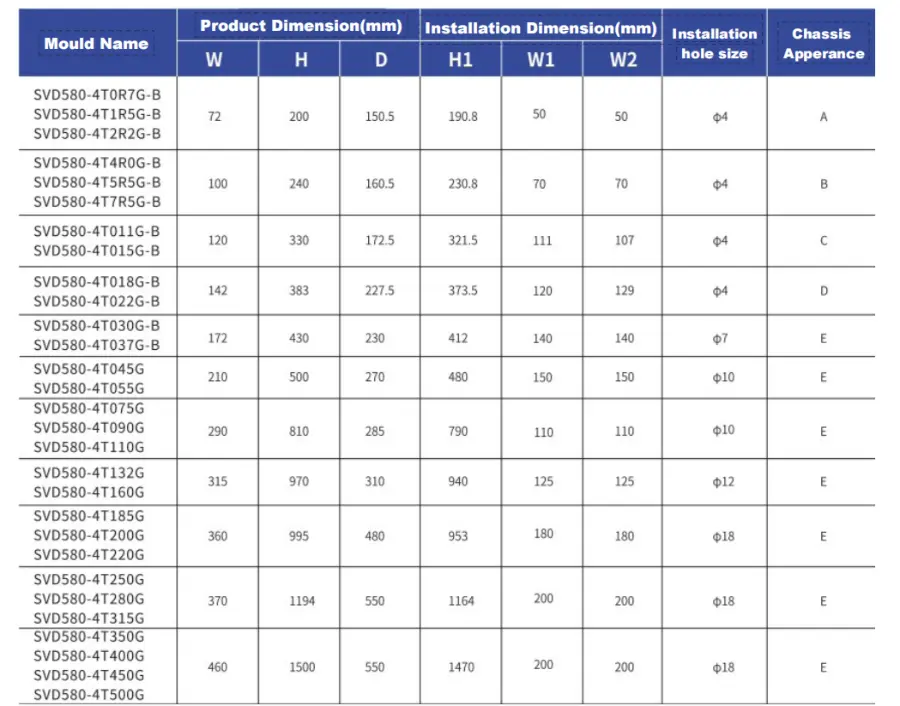

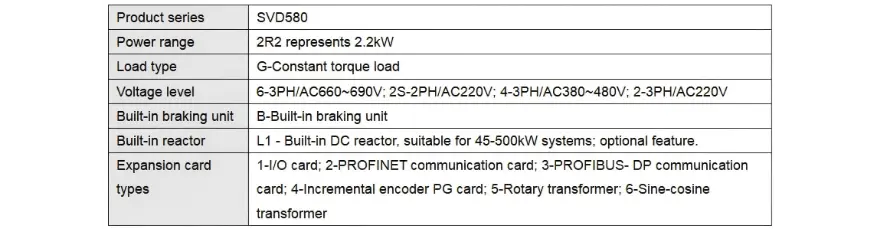

Ydinparametrit ja tekniset tiedot

Tärkeimmät edut

1. Poikkeuksellinen matalataajuinen vääntömomentti

High Performance 3 Phase AC Drive VFD tuottaa 150 % nimellisvääntömomentin 0,5 Hz taajuudella sensorless vector control (SVC) -tilassa. Tämä tarkoittaa luotettavaa käynnistystä ja vakaata toimintaa myös raskailla alkukuormituksilla – kuten murskaimilla, lietepumpuilla tai suuriinertiaisilla puhaltimilla – kun perinteiset käytöt usein laukeavat tai pysähtyvät.

2. Sisäänrakennettu vääntömomentin rajoitus ("kaivinkoneen" ominaisuus)

Toisin kuin tavalliset VFD:t, jotka yksinkertaisesti laukeavat ylivirralla, taajuusmuuttajamme sisältää älykkään vääntömomentin rajoitustoiminnon. Se rajoittaa automaattisesti vääntömomenttia äkillisten kuormitusmuutosten aikana, mikä estää mekaanisen iskun ja odottamattomat seisokit. Tämä ominaisuus on erityisen arvokas sovelluksissa, joissa kuormitus vaihtelee, kuten sekoittimet, suulakepuristimet ja nostolaitteet.

3. Automaattinen jännitteensäätö (AVR)

Kun verkon jännite vaihtelee – mikä on yleistä teollisuusalueilla – AVR-toiminto ylläpitää vakaata lähtöjännitettä moottorille. Tämä suojaa käämiäsi, varmistaa tasaisen vääntömomentin ja estää häiritseviä alijännitelaukaisuja.

4. Joustavat ohjaustilat

Valitse SVC avoimen silmukan vektoriohjauksen välillä tehokkaan dynaamisen vasteen saavuttamiseksi tai V/F-ohjauksen välillä yksinkertaisempia, puhallin-/pumpputyyppisiä sovelluksia varten. Taajuusmuuttaja tukee myös V/F-erottelua, mikä mahdollistaa jännitteen ja taajuuden itsenäisen säätämisen erityisiä moottoriasetuksia varten.

5. Integroitu PLC- ja PID-toiminto

Sisäänrakennettu ohjelmoitava logiikkaominaisuus hoitaa yksinkertaiset automaatiotehtävät ilman ulkoista PLC:tä. Integroitu PID-säädin mahdollistaa suljetun prosessin ohjauksen – esimerkiksi jatkuvan paineen ylläpitämisen vesijärjestelmässä tai vakaan lämpötilan jäähdyttimessä – käyttämällä tavallisia takaisinkytkentäantureita.

Tyypilliset sovellukset

CSIVEI High Performance 3 Phase AC Drive VFD on suunniteltu raskaisiin teollisuussovelluksiin, jotka vaativat suurta käynnistysmomenttia ja jatkuvaa käyttöä:

Suuret pumput – kastelupumput, viemäripumput, päävesipumput

Keskipakokompressorit – teollisuusilmakompressorit, jäähdytysjärjestelmät

LVI-jäähdyttimet – ruuvijäähdyttimet, keskipakojäähdyttimet, suuret ilmankäsittelylaitteet

Kaivoslaitteet – lietepumput, tuulettimet, murskaimet

Metallintyöstökoneet – sorvit, jyrsinkoneet, puristimet

Edistyneen vektoriohjauksen ja useiden tiedonsiirtovaihtoehtojen ansiosta se integroituu saumattomasti automatisoituihin tuotantolinjoihin.

UKK

Tarvitsenko ulkoisen jarruvastuksen?

Se riippuu. Jos tarvitset nopeaa hidastamista tai kuormalla on suuri hitaus – kuten sentrifugit, nosturit, nostimet tai kelauskoneet – niin kyllä, tarvitset sellaisen. Käytöissä, joissa on sisäinen jarruyksikkö, vastus käsittelee regeneratiivista energiaa ylijännitevikojen välttämiseksi ja pysäytysaikojen lyhentämiseksi. Puhaltimille ja pumpuille, joiden hidastuvuus on hitaampi, voit yleensä ohittaa sen.

Mitä viestintäprotokollia tuetaan?

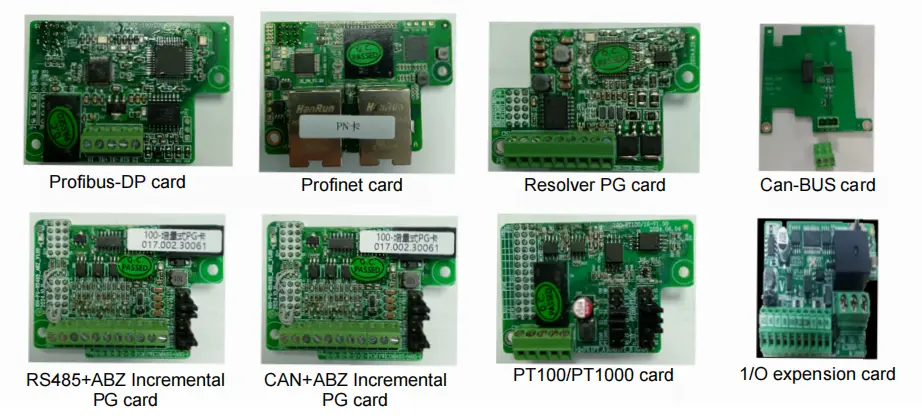

Kaikissa CSIVEI-asemissa on vakiona Modbus RTU over RS485. Valinnaisia ​​moduuleja on saatavana Profibus DP:lle, Profinetille, Ethernet/IP:lle, CANopenille ja DeviceNetille. Niiden avulla voit integroida tärkeimpiin PLC- ja SCADA-järjestelmiin etävalvontaa, parametrien muutoksia ja keskitettyä ohjausta varten.

Mitä suojauksia asemaan on sisäänrakennettu?

CSIVEI-asemat sisältävät vankan suojasarjan: ylijännite, alijännite, ylivirta, oikosulku, ylilämpötila (jäähdytyselementti), vaihehäviö tulossa tai lähdössä ja moottorin ylikuormitus (elektroninen lämpöylikuormitus, I²t). Nämä auttavat pitämään asiat toiminnassa luotettavasti ja pidentävät laitteiden käyttöikää.

Miten VFD säästää energiaa?

Vaihtuvilla vääntömomenttikuormilla, kuten puhaltimilla ja pumpuilla, teho noudattaa affiniteettilakeja – se on verrannollinen nopeuden kuutioon. Nopeuden pudotus 20 % vähentää energiankulutusta noin 50 %. Automaattinen energianoptimointitoiminto (AEO) vähentää jännitettä vastaamaan todellista kuormitusta lisäsäästöjen vuoksi. Lepotila myös sammuttaa moottorin vähäisen tarpeen aikana, mikä eliminoi tyhjäkäynnin virrankulutuksen.

Mikä on VFD:n tyypillinen käyttöikä ja miten sitä ylläpidetään?

Oikealla asennuksella ja olosuhteilla VFD voi kestää 10–15 vuotta. Avainhuolto: pidä kotelo puhtaana – pölyn kerääntyminen tappaa jäähdytystehokkuuden; tarkista jäähdytystuulettimet (kestävät yleensä 3–7 vuotta; vaihda, jos ne ovat meluisia tai epäonnistuneita); tarkasta DC-väylän kondensaattorit – ne vanhenevat ajan ja lämpötilan mukaan – jos taajuusmuuttajaa on säilytetty yli kaksi vuotta, uudista kannet ennen virran käynnistämistä; valvoa ympäristön lämpötilaa; varmuuskopioi parametrit satunnaisesti näppäimistöön tai ulkoiseen tallennustilaan. Nopea tarkastus 6–12 kuukauden välein auttaa välttämään yllätyksiä.

Asiakkaan tapaustutkimus

Elintarviketehdas kohtasi toistuvia tuotteiden kasautumia ja aukkoja useissa kuljetinosissa. Manuaaliset nopeudensäädöt olivat tehottomia ja aiheuttivat toistuvia linjapysähdyksiä.

Ratkaisumme– Kolme CSIVEI High Performance 3 Phase AC Drive VFD:tä asennettiin avainkuljetinosille, jotka liitettiin Modbusin kautta keskus-PLC:hen koordinoitua nopeudensäätöä varten.

Saavutetut tulokset:

Kuljettimen nopeudet synkronoidaan automaattisesti reaaliaikaisten tuotantonopeuksien kanssa

Katkosaika lyhennetty 25 %

Tuotteen vaihtoaika lyhennetty 30 minuutista 10 minuuttiin

Ratkaisua laajennettiin myöhemmin kuuteen lisätuotantolinjaan

Tämä tapaus osoittaa, kuinka VFD tarjoaa mitattavissa olevia toiminnallisia parannuksia, ei vain teoreettisia etuja.

●  Ratkaisua on laajennettu kuuteen lisätuotantolinjaan.
