280KW VFD-vedenkäsittelyjärjestelmä

CSIVEI 280KW VFD Water Treatment System on suurikapasiteettinen käyttölaite, joka on suunniteltu erittäin raskaisiin teollisuussovelluksiin. Suurille kompressoreille, ekstruudereille, kaivosnostimille ja suuritehoisille pumpuille suunniteltu taajuusmuuttaja tarjoaa tinkimättömän suorituskyvyn ja luotettavuuden. Edistyksellinen vektoriohjaus korkealla käynnistysmomentilla, sisäänrakennettu EMI-suodatin, redundantti jäähdytysjärjestelmä ja laajat tiedonsiirtovaihtoehdot, mukaan lukien Ethernet/IP ja Profinet. Vankka IP20/IP21-kotelo vahvistetuilla virtakiskoilla varmistaa vakaan toiminnan vaativimmissakin teollisuusympäristöissä. Älykäs energianhallinta ja kattavat diagnostiikkaominaisuudet tarjoavat kriittisissä teollisissa prosesseissa tarvittavan tehon ja tarkkuuden.

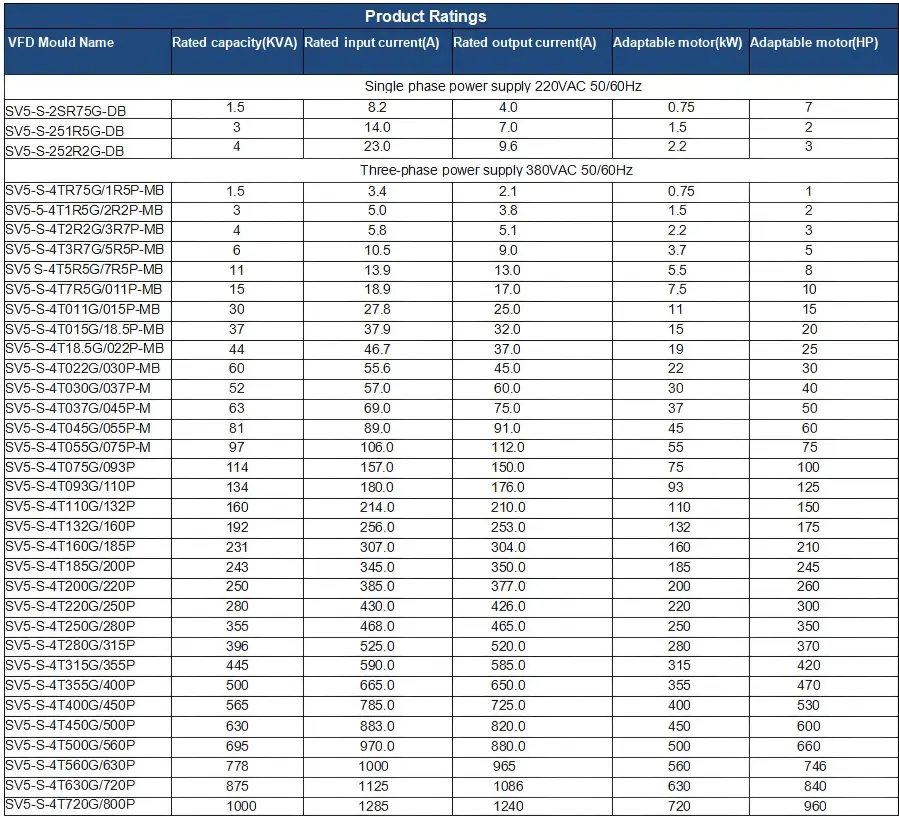

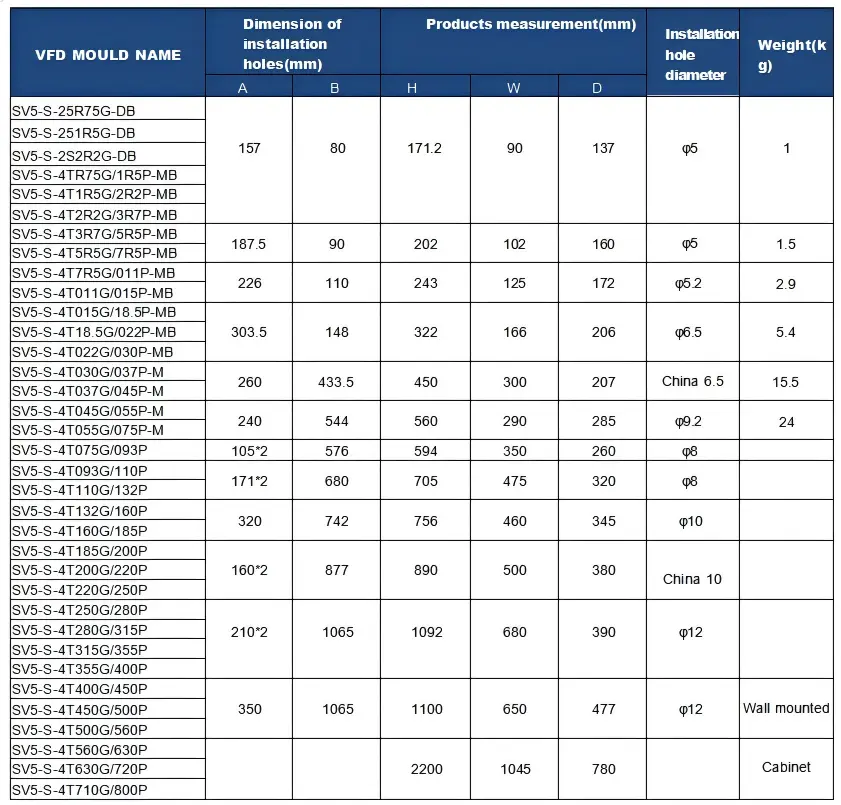

Ydinparametrit ja tekniset tiedot

Tyypilliset sovellukset

CSIVEI 280KW VFD Water Treatment System on suuritehoinen voimansiirto megateollisuuden projekteihin:

Suuret pumput – kunnalliset vesihuolto-, kastelualueen pääpumput

Tehopuhaltimet – kaivoksen ilmanvaihto, tuulitunneli, jäähdytystornin päätuulettimet

Kompressorit – suuret teollisuusilma-asemat, prosessikaasukompressorit

Kaivostoiminta – SAG-myllyt, kuulamyllyt, pitkien etäisyyksien kuljettimet

Sähköntuotanto – kattiloiden syöttöpumput, ID/FD-puhaltimet lämpölaitoksissa

Sen modulaarinen rakenne mahdollistaa helpon huollon ja huollettavuuden ahtaissa tiloissa.

Käyttäjäystävällinen käyttö ja helppo asennus

CSIVEI VFD -sarja asettaa etusijalle helppokäyttöisyyden, lyhentää asennusaikaa ja yksinkertaistaa insinöörien ja huoltohenkilöstön päivittäistä toimintaa.

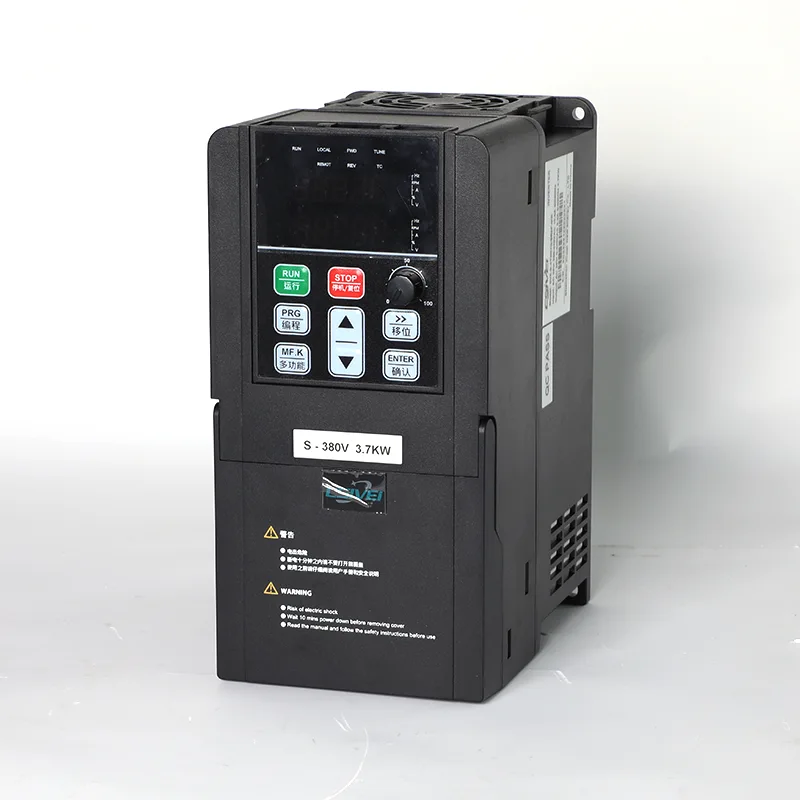

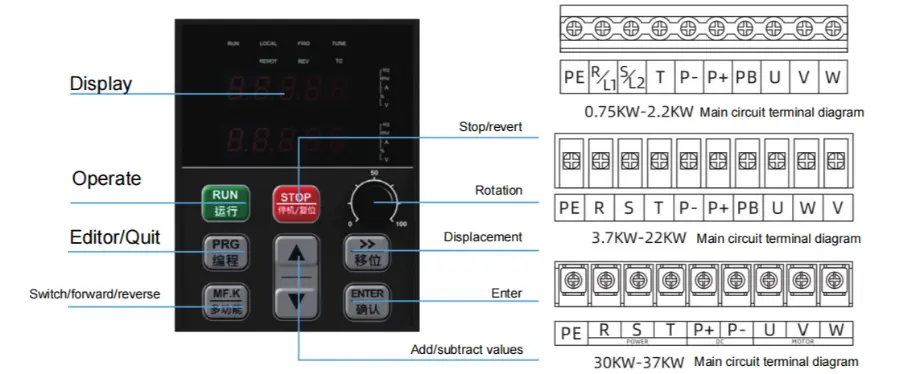

Intuitiivinen näppäimistö – LED/LCD-näppäimistö tarjoaa selkeän parametrinäytön ja nopean navigoinnin. Parametriryhmät on järjestetty loogisesti, ja monikielinen tuki varmistaa saavutettavuuden maailmanlaajuisille käyttäjille.

Ohjattu pikakäynnistystoiminto – Vaiheittainen asennus opastaa käyttäjiä parametrien perusmäärityksen läpi muutamassa minuutissa. Esikonfiguroidut sovellusmakrot (tuuletin/pumppu, kuljetin, vakiomomentti) mahdollistavat yleisten sovellusten asennuksen yhdellä kosketuksella.

Parametrien kopiointitoiminto – Lataa parametrit yhdeltä asemalta näppäimistölle ja lataa useille asemille, mikä vähentää merkittävästi usean aseman järjestelmien asennusaikaa ja varmistaa yhdenmukaisen konfiguroinnin.

Irrotettava näppäimistö – Näppäimistö voidaan asentaa etänä jatkojohdolla, mikä mahdollistaa kätevän käytön ohjauspaneelin ovista tai etäisistä paikoista.

Kompakti muotoilu – Tilaa säästävä jalanjälki mahdollistaa asennuksen vierekkäin, maksimoi paneelien tiheyden ja pienentää kaapin kokovaatimuksia.

UKK

Miten teen yleisten vikojen vianmäärityksen?

Taajuusmuuttaja näyttää vikakoodit näppäimistössä nopeaa diagnoosia varten:

● OC (ylivirta) – tarkista oikosulkujen, moottorin käämitysongelmien tai liian lyhyen kiihdytysajan varalta

● OV (ylijännite) – tarkista jarruvastus (jos käytössä) tai liian lyhyt hidastusaika

●  UV (alijännite) – tarkista syöttöteho ja johdotus

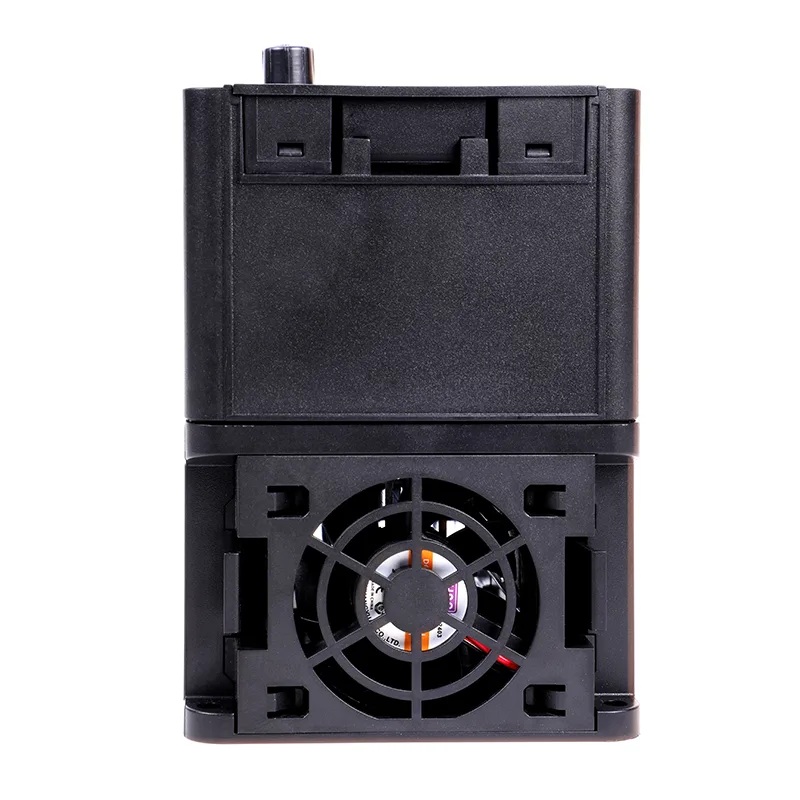

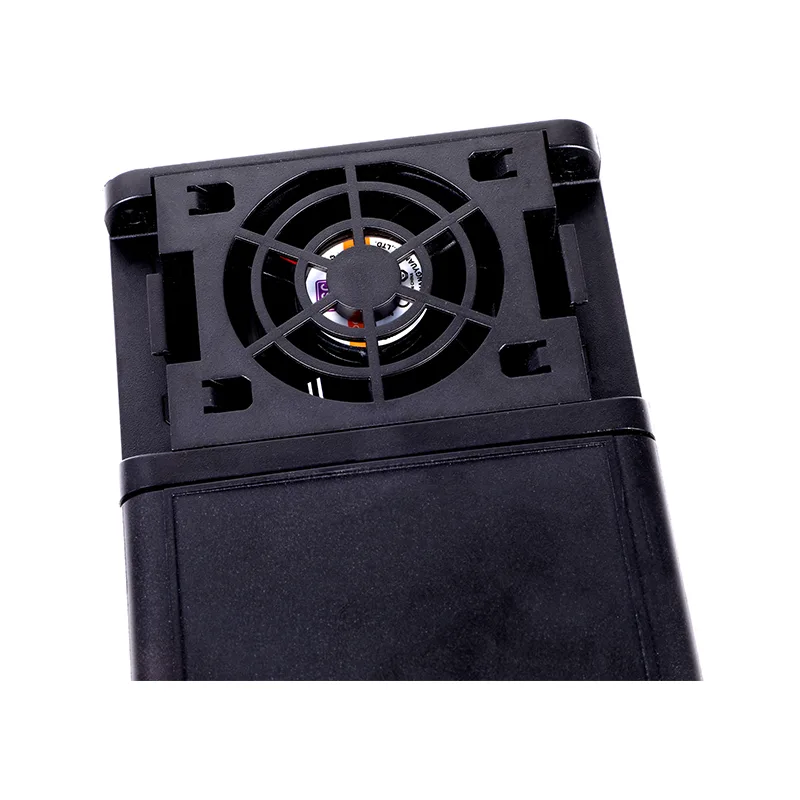

● OH (ylilämpötila) – tarkista jäähdytystuuletin, ympäristön lämpötila ja asennusvälys

● OL (ylikuormitus) – tarkista moottorin kuormitus, pidennä kiihdytysaikaa tai harkitse taajuusmuuttajan koon lisäämistä

●  Ohjeessa on täydellinen vikakooditaulukko yksityiskohtaisine vaiheineen. Jos jokin ei vieläkään toimi, CSIVEI-tekninen tuki voi auttaa.

Mitä eroa on V/F-ohjauksella ja vektoriohjauksella?

V/F-säätö pitää kiinteän jännite-taajuussuhteen. Se sopii hyvin puhaltimiin, pumppuihin ja yleisiin sovelluksiin, joissa tarkka nopeuden säätö ei ole kriittinen. Vektoriohjaus erottaa vuon ja vääntömomentin, jotta voit ohjata niitä itsenäisesti – tämä antaa sinulle suuremman käynnistysmomentin (jopa 150 % taajuudella 0,5 Hz) ja paremman nopeuden tarkkuuden. Anturiton vektori ei tarvitse kooderia; suljetun silmukan vektori tekee, ja se nostaa nopeuden tarkkuuden 0,1 prosenttiin. Useimmat CSIVEI-asemat tukevat molempia, joten voit valita sovelluksellesi sopivan.

Voinko käyttää yksivaiheista VFD-tuloa kolmivaiheisen moottorin kanssa?

Kyllä. CSIVEI:n 280 kW:n VFD-vedenkäsittelyjärjestelmä ottaa yksivaiheisen tulon ja kolmivaiheisen tehon ulos moottorille. Se on yleinen asetus, kun käytettävissä on vain yksivaiheinen teho, mutta haluat kolmivaiheisen moottorin tehokkuuden ja luotettavuuden. Varmista vain, että moottorin jännite vastaa taajuusmuuttajan lähtöä – 230 V kolmivaiheinen.

Miten VFD säästää energiaa?

Vaihtuvilla vääntömomenttikuormilla, kuten puhaltimilla ja pumpuilla, teho noudattaa affiniteettilakeja – se on verrannollinen nopeuden kuutioon. Nopeuden pudotus 20 % vähentää energiankulutusta noin 50 %. Automaattinen energianoptimointitoiminto (AEO) vähentää jännitettä vastaamaan todellista kuormitusta lisäsäästöjen vuoksi. Lepotila myös sammuttaa moottorin vähäisen tarpeen aikana, mikä eliminoi tyhjäkäynnin virrankulutuksen.

Tuleeko VFD:lle takuu ja tekninen tuki?

Kyllä. CSIVEI-asemilla on 18 kuukauden vakiotakuu valmistuspäivästä (tai 12 kuukauden asennuksesta sen mukaan, kumpi on myöhempi). Laajennetut takuuvaihtoehdot ovat saatavilla kriittisiin sovelluksiin. Maailmanlaajuinen tekninen tuki on saatavilla sähköpostitse, puhelimitse ja online-resurssien kautta – käyttöoppaat, sovellusoppaat ja konfigurointiohjelmistot ovat kaikki mukana.

Asiakastapaus: Jatkuva painevesihuolto

Kaakkois-Aasiassa sijaitsevassa asuinkompleksissa vedenpaine vaihteli ruuhka-aikoina, mikä johti vuokralaisiin valituksia. Nykyinen pumppujärjestelmä kävi kiinteällä nopeudella ja kulutti energiaa vähäisen kysynnän aikoina.

Ratkaisu: CSIVEI 280KW VFD -vedenkäsittelyjärjestelmä asennettiin ohjaamaan pääpaineenkorotuspumppua, ja paineanturi antaa palautetta sisäänrakennettuun PID-säätimeen.

Tulokset:

Vakaa vedenpaine pidetty 4,5 barissa kysynnästä riippumatta

Energiankulutus pieneni 38 % kiinteänopeuksiseen käyttöön verrattuna

Pumpun moottori käynnistyy vähemmän kuin 20 kertaa päivässä jatkuvaan tasaiseen toimintaan

Takaisinmaksuaika saavutettu 11 kuukaudessa

Järjestelmä on toiminut luotettavasti yli kaksi vuotta ilman odottamattomia seisokkeja.
