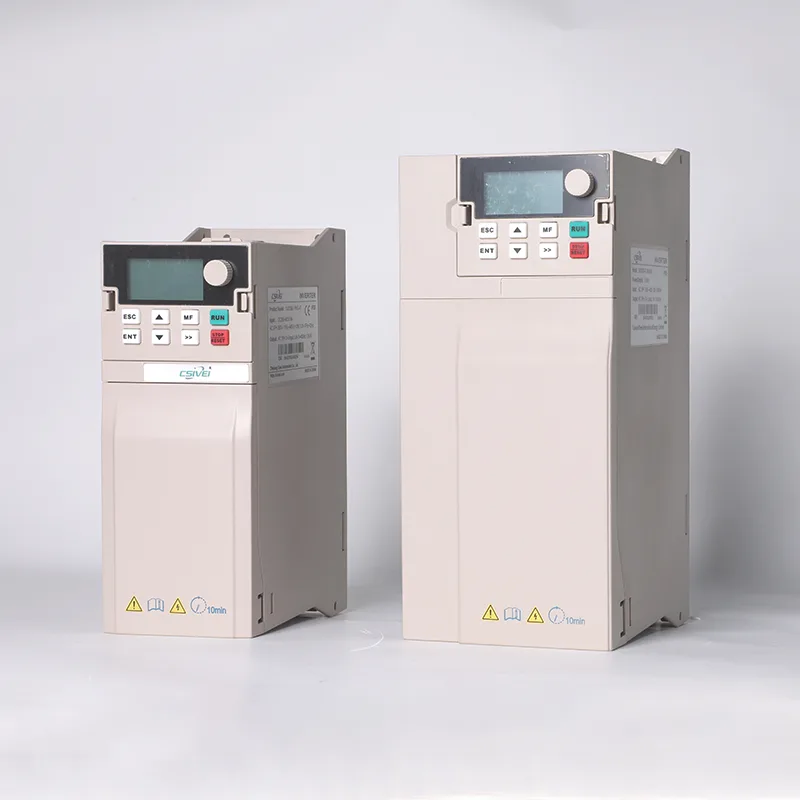

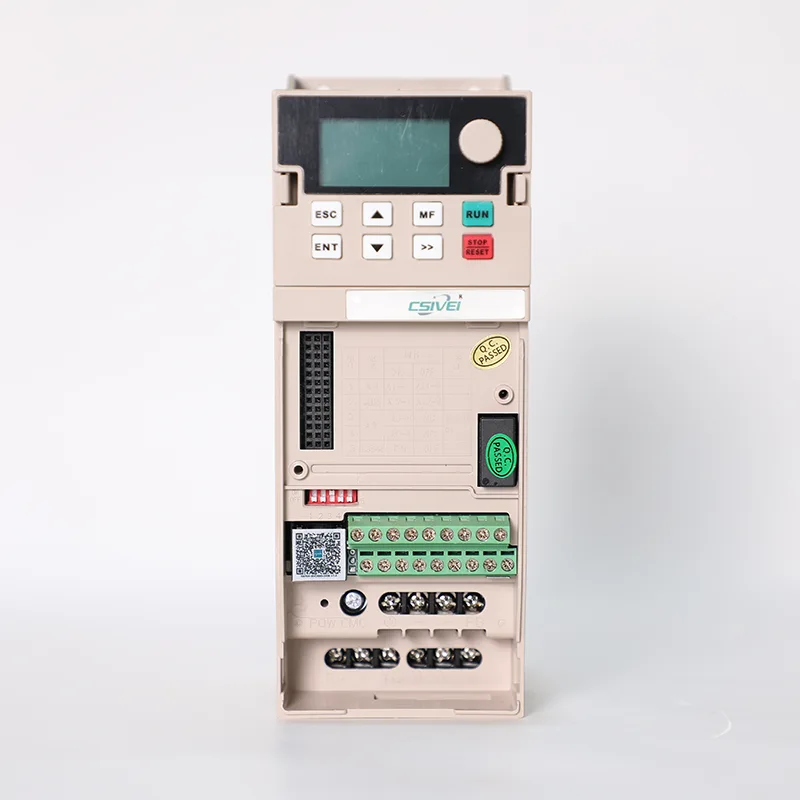

1-vaiheinen 3-vaiheinen 11kw:n pumppuinvertteri

CSIVEI-tehtaan korkean suorituskyvyn 1 Phase in 3 Phase Out 11kw Pump Inverter on kompakti, erittäin tehokas ratkaisu kolmivaiheisiin aurinkopumppujärjestelmiin. Se sisältää MPPT-algoritmeja jopa 99 %:n seurantateholla, mikä mahdollistaa suoran yhteyden aurinkokennojärjestelmiin ilman paristoja. Taajuusmuuttaja tukee sekä V/F- että vektoriohjausta, mikä varmistaa pumpun sujuvan käynnistyksen myös alhaisella säteilyteholla. Sisäänrakennetut suojaustoiminnot sisältävät ylijännitteen, alijännitteen, ylivirran, kuivakäynnin ja putken puhkeamisen havaitsemisen. IP20-kotelointi mahdollistaa vierekkäisen asennuksen. Ihanteellinen pientilojen kasteluun, puutarhan suihkulähteisiin ja veden siirtoon syrjäisillä alueilla. CSIVEI tarjoaa luotettavan suorituskyvyn helpolla käyttöönotolla.

Ydinparametrit ja tekniset tiedot

Tyypilliset sovellukset

Tämä maaseutuyhteisöjen vesihuoltoon suunniteltu VFD toimii pumpuilla, jotka nostavat vettä kaivoista, joista tai altaista korkeisiin varastosäiliöihin tai suoriin jakeluverkkoihin. Järjestelmä toimii automaattisesti: kun aurinkoenergiaa riittää, pumppu täyttää säiliön; kun säiliö on täynnä, taajuusmuuttaja siirtyy lepotilaan, mikä säilyttää mekaanisen käyttöiän. Ihanteellinen kylän vesikioskeihin, koulujen vesijärjestelmiin ja terveysklinikan huoltoon. Sisäänrakennettu PID varmistaa jatkuvan paineen korotetuissa säiliöissä, kun taas MPPT-algoritmi ottaa aurinkopaneeleista maksimaalisen tehon jopa pilvisinä päivinä. Tämä ratkaisu tarjoaa puhdasta ja edullista vettä juoma- ja sanitaatiokäyttöön ilman diesel- tai verkkoriippuvuutta.

Älykäs pumpun suojaus ja kuivakäynnin esto

Pumpun suojaaminen vaurioilta on tärkeää aurinkovesijärjestelmissä. CSIVEI 1 Phase in 3 Phase Out 11kw pumppuinvertteri sisältää kattavan kokoelman pumppukohtaisia ​​suojauksia:

●  Kuivakäyntisuoja – valvoo virtaa, tehoa tai valinnaista virtausanturia; pysäyttää pumpun, kun vesilähde on lopussa, ja yrittää automaattisesti uudelleen asetettavan aikavälin jälkeen.

● Putken puhkeamisen/pienen virtauksen tunnistus – havaitsee äkillisen virranpudotuksen, joka osoittaa putken rikkoutumisen tai vuodon, ja sammuttaa tulvan estämiseksi.

●  Ylivirta- ja ylikuormitussuoja – estää pumppua ylikuumenemasta hiekan, hilseilyn tai laakerivaurion vuoksi.

●  Ali- ja ylijännitekatkaisu – suojaa taajuusmuuttajaa ja moottoria epävakaalta aurinkosyötöltä.

●  Käänteinen kastelu – kun pumppu pysähtyy, takaiskuventtiiliä voidaan ohjata estämään veden takaisinvirtaus, joka pyörittää moottoria taaksepäin.

Nämä suojat pidentävät pumpun käyttöikää, vähentävät huoltokäyntejä ja tarjoavat luotettavan veden toimituksen etäasennuksissa.

FAQ

Kysymys 1: Onko tässä asemassa sisäänrakennettu Wi-Fi tai matkapuhelin etävalvontaa varten?

V: Asemassa on RS485 Modbus RTU -portti. Ota langaton valvonta käyttöön lisäämällä ulkoinen yhdyskäytävä (esim. CSIVEI CloudBox), joka muodostaa yhteyden Wi-Fin, Ethernetin tai 4G:n kautta. Yhdyskäytävä lähettää tiedot CSIVEI Cloudiin tai kolmannen osapuolen alustoihin.

Q2: Voinko käyttää pumppua suoraan aurinkopaneeleista ilman paristoja?

V: Kyllä. CSIVEI 1 Phase in 3 Phase Out 11 kW pumppuinvertteri on suunniteltu suoraan aurinkoenergiasta pumppuun -käyttöön. Se käyttää MPPT:tä muuttamaan muuttuvan tasavirran paneelista vakaaksi AC:ksi pumpulle. Taajuusmuuttaja käynnistyy automaattisesti, kun aurinkosähkö ylittää pumpun kynnyksen, ja pysähtyy, kun se ei riitä, suojaten moottoria.

Q3: Tarvitsenko DC-katkaisijan paneelien ja aseman väliin?

V: Kyllä, DC-nimellinen katkaisija tai sulake on pakollinen turvallisuuden ja koodin noudattamisen vuoksi. CSIVEI suosittelee 2-napaista tasavirtakatkaisijaa, jonka koko on 1,25x suurin tasavirta.

Q4: Kuinka asetan vakiopainetilan?

V: Liitä 4-20 mA painelähetin analogiseen tuloon AI1. Aseta parametri P.00 = 1 (PID-tila). Aseta sitten tavoitepaine kohtaan P.77 (suunnitteluyksiköt). Taajuusmuuttaja säätää pumpun nopeutta pitääkseen paineen yllä auringon vaihtelusta riippumatta.

Kysymys 5: Mikä on tämän aurinko-VFD:n odotettu käyttöikä?

V: Oikealla asennuksella (puhdas, kuiva, lämpötilarajojen sisällä) taajuusmuuttaja kestää tyypillisesti 10–15 vuotta. Elektrolyyttikondensaattorit vanhenevat nopeammin kuumissa ympäristöissä – ympäristön pitäminen alle 40°C pidentää käyttöikää. Tuuletin on ehkä vaihdettava 5–7 vuoden välein.

Järjestelmä on toiminut virheettömästi 3 vuotta, mikä on muuttanut yhteisön terveyttä ja taloudellista toimintaa.
