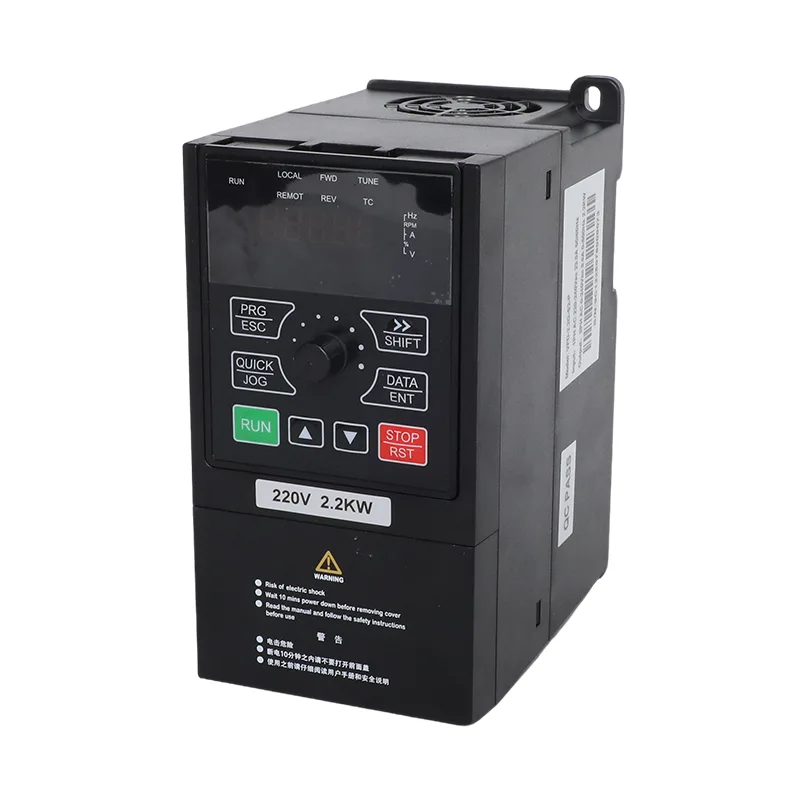

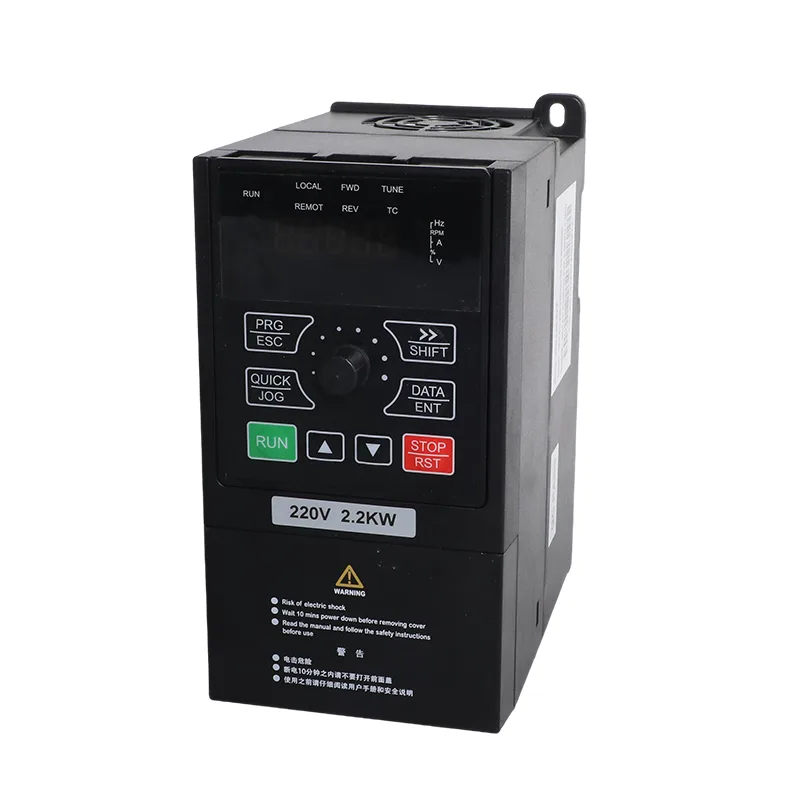

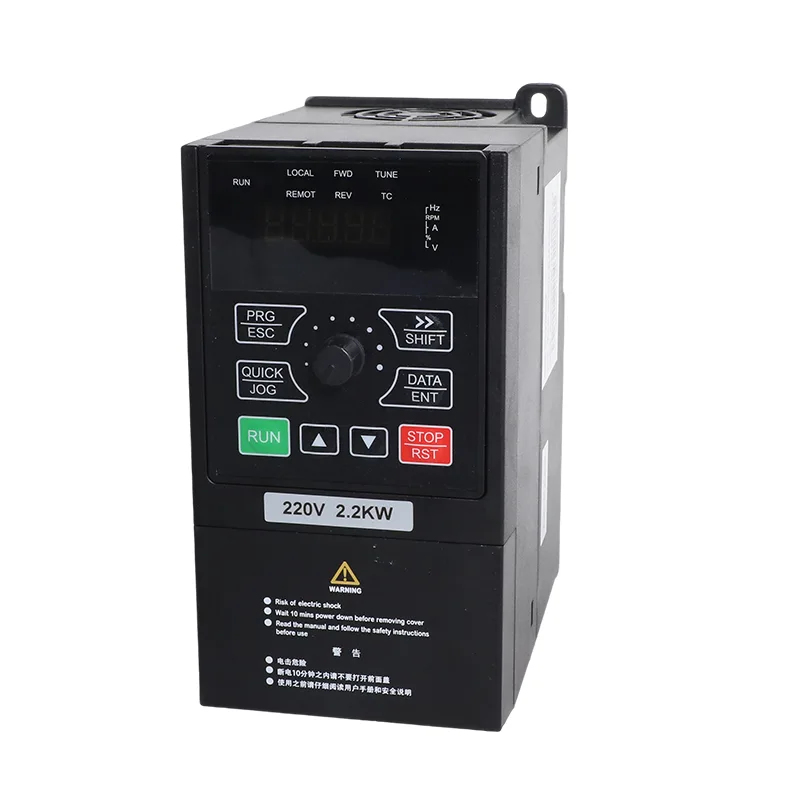

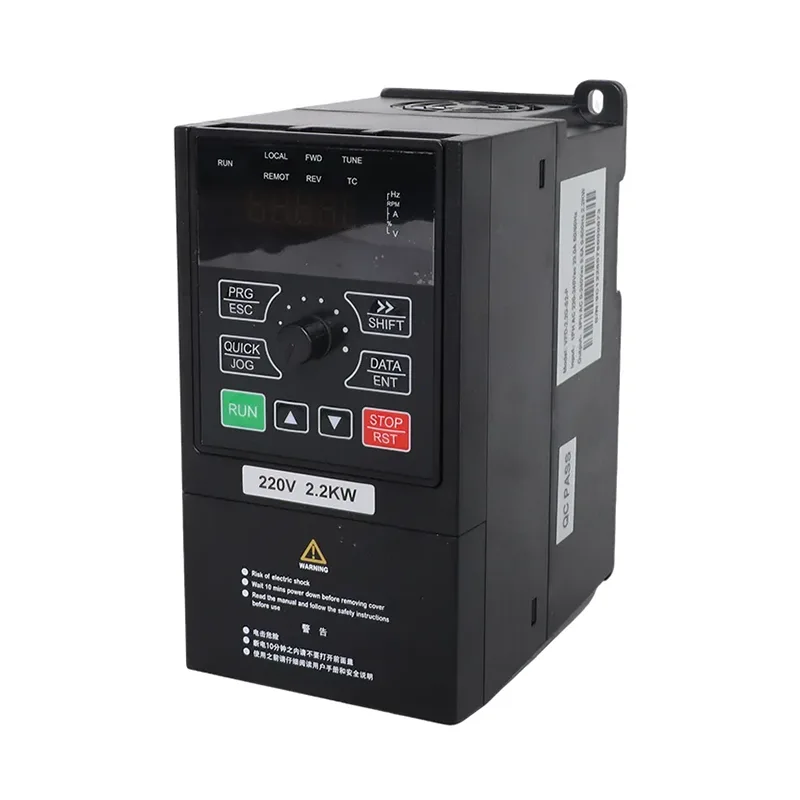

CSIVEI iMaster VFD-PC10 -sarja sisältää mallit VFD-PC10-7.5G-T4 ja VFD-PC10-11G-T4-MK kolmivaiheisiin 380 V sovelluksiin. Listatut lähtövirrat ovat 17 A 7,5 kW mallissa ja 25 A 11 kW mallissa. Molempia arvoja käytetään aurinkoenergialla toimivissa pumppujärjestelmissä ja yhteensopivissa teollisuusmoottorisovelluksissa valitun taajuusmuuttajan sähköisistä tiedoista riippuen.
Aurinkopumpputilassa 7,5 kW/11 kW 3-vaiheinen 380 V aurinkopumppu ja yleiskäyttöinen invertteri VFD käyttää tasavirtaa aurinkosähköjärjestelmästä ja käyttää maksimitehopisteen seurantaa (MPPT) moottorin ohjaamiseen käytettävissä olevan aurinkosyötön mukaan. Yleiskäyttötilassa se tarjoaa vaihtuvataajuisen moottorin ohjauksen yhteensopiville pumpuille ja muille laitteille. Toimintatapa valitaan parametrilla P8-00 vaaditun sovelluksen ja toimitetun konfiguraation mukaan.
Perusmoottorin nopeudensäätimeen verrattuna lueteltuihin PC10-toimintoihin kuuluu myös vesitason valvonta, alikuormituksen havaitseminen ja anturivikaraportointi. Nämä toiminnot koskevat pumppujärjestelmiä, joissa vesilähdettä, varastosäiliötä ja pumpun toimintaa on valvottava taajuusmuuttajan kautta.
| Tuote | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Soveltuva moottori | 7,5 kW / 10 hv | 11 kW / 15 hv |
| Nimelliskapasiteetti | 15 kVA | 30 kVA |
| Tulovirta | 18,9 A | 27,8 A |
| Lähtövirta | 17 A | 25 A |
| AC-tulojännite | AC 3 PH 380 V (-15 %) - 440 V (+10 %) | |
| Max. DC-tulojännite | 900 VDC | |
| Suositeltu Voc-alue | 550-750 VDC | |
| Suositeltu MPPT-alue | 450-600 VDC | |
| Aloitusjännitealue | 300 - 900 VDC, parametrisäädettävä | |
| Melutaso | 65 dBA max. |
Valitse malli vertaamalla moottorin nimellisvirtaa invertterin lähtövirtaan sen sijaan, että luottaisit pelkästään moottorin tehoon. Varmista ennen asennusta tarkka mallipääte, syöttöjännitevaatimukset ja sovellettavat tyyppikilven tiedot.
Alla olevat viitekonfiguraatiot näyttävät moduulimäärät, jotka on lueteltu kahdelle taajuusmuuttajalle. Ne tarjoavat lähtökohdan aurinkosähköjärjestelmän suunnittelulle; lopullinen järjestely on tarkistettava valitun moduulin sähkötietojen, paikan minimilämpötilan ja pumppausvaatimusten perusteella.
| Malli | 37±1 V moduulit, 250 W±5 Wp | 45±1 V moduulit, 300 W±5 Wp | ||
| Moduulit per merkkijono | jouset | Moduulit per merkkijono | jouset | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Tuote | Erittely |
| Nimellistaajuus | 50/60 Hz |
| Tulotaajuusalue | ±5 % (47,5–63 Hz) |
| Lähtöjännite | 0 tulojännitteeseen |
| Lähtötaajuus | 0,1 - 500 Hz |
| Maksimitaajuus | 0 - 500 Hz (SVC- ja V/F-ohjaus) |
| Kantoaaltotaajuus | 0,8 kHz - 8 kHz, säädetään automaattisesti latautumaan (jopa 16 kHz tuettu) |
| Taajuusresoluutio | Digitaalinen asetus 0,01 Hz; analoginen asetus 0,025 % maksimitaajuudesta |
| Ohjaustila | Anturiton vektoriohjaus (SVC); V/F ohjaus |
| Käynnistysmomentti | 0,5 Hz / 150 % (SVC) |
| Nopeusalue | 1:100 (SVC) |
| Nopeuden vakauden tarkkuus | ±0,5 % (SVC) |
| Ylikuormituskapasiteetti | 150 % nimellisvirta 60 s; 170 % 12 s; 190 % 1,5 s |
| Vääntömomentin lisäys | Automaattinen vääntömomentin lisäys; manuaalinen lisäys 0,1 % - 30,0 % |
| V/F käyrä | Lineaarinen, monipiste- ja neliökäyrä (1,2 / 1,4 / 1,6 / 1,8 / 2,0 teho) |
| V/F-erottelu | Täysi erottelu, puolierotus |
| Kiihtyvyys / hidastus | Lineaarinen tai S-käyrä, 0,0 - 6500,0 s |
| DC-jarrutus | Aloitustaajuus 0,00 Hz maksimitaajuuteen; aika 0,0 - 36,0 s; nykyinen 0,0 % - 100,0 % |
| JOG-ohjaus | JOG-taajuus 0,00 Hz maksimitaajuuteen (oletus 5 Hz); kiihtyvyys/hidastus 0,0 - 6500,0 s |
| Sisäänrakennettu PID | Kyllä, paine-, virtaus- tai lämpötilasuljetulle piirille ilman ulkoista säädintä |
| AVR | Lähtöjännite pysyy vakaana, kun verkon jännite vaihtelee |

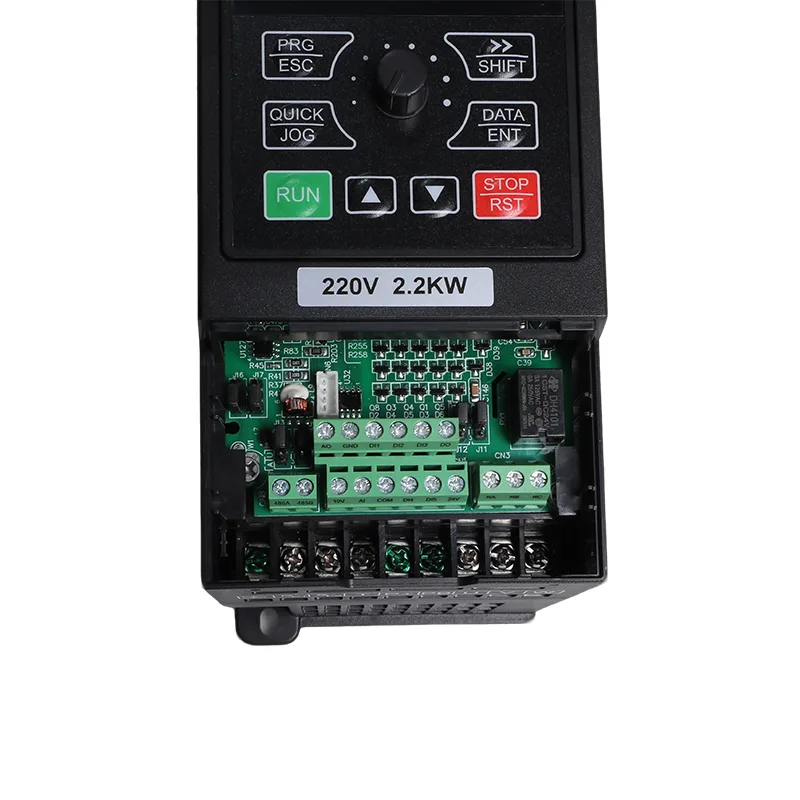

| Tuloliittimet | 5 digitaalista tuloa, DI5 tukee nopeaa pulssia aina 50 kHz asti; 1 analoginen tulo 0-10 V tai 0-20 mA; 1 näppäimistön potentiometritulo |
| Lähtöliittimet | 1 nopea pulssilähtö 50 kHz asti; 1 relelähtö; 1 analoginen lähtö 0-20 mA tai 0-10 V |
| Viestintä | RS485, Modbus RTU |
| Suojaus | Moottorin oikosulun tunnistus käynnistettäessä, lähtövaihehäviö, ylivirta, ylijännite, alijännite, ylilämpötila, ylikuormitus, alikuormitus, heikko valo |
| Käyttölämpötila | -10 °C - 50 °C; vähennetään 1 % per 1 °C yli 40 °C:ssa |
| Varastointilämpötila | -20 °C - 60 °C |
| Kosteus | RH alle 95 %, ei kondensaatiota |
| Korkeus | Alle 1000 m; vähennä 1 % 100 metriä kohden 1000 metristä 3000 metriin |
| Tärinä | Alle 5,9 m/s² (0,6 g) |
| Kotelo | IP20, seinäkiinnitys tai kaappi, pystyasennus |
| Jakelujärjestelmä | TN, TT |
| EMC / turvallisuus | IEC 61800-3 (C3); IEC 61800-5-1 |
PC10-sarjan tiedot kuvaavat automaattisen toimintajakson aurinko- ja verkkosähköä varten konfiguroiduille asennuksille. Dokumentoidussa konfiguraatiossa parametri P8-15 valitsee syöttötilan toiminnan. Kun P8-15 on asetettu arvoon 0, taajuusmuuttaja toimii aurinkoenergialla, kun se on saatavilla, ja käyttää verkkoa konfiguroidun heikon valon ja vaihtologiikan mukaisesti.
Mukana toimitetuissa parametritiedoissa on P8-16 verkon toimintavälinä oletuksena 60 minuuttia ja P8-17 viiveenä, joka liittyy aurinkokäyttöön palaamiseen, oletuksena 4 sekuntia. Varmista tuetun sekvenssin ja parametrien oletusasetukset tarkan mallin ja laiteohjelmistoversion ohjeiden mukaan ennen käyttöönottoa.
AC-varalähdettä käyttävässä järjestelmässä johdotuksen ja vaihtojärjestelyn on noudatettava sovellettavaa piirikaaviota. Varmista, tarvitaanko ulkoisia kytkentälaitteita; Älä oleta, että invertteri yksin suorittaa kaikki lähteen vaihtotoiminnot.
Yhteisissä vesihuolto-, kastelu- ja vesiviljelyjärjestelmissä pumpun toiminta voi riippua sekä varastosäiliön veden tasosta että veden saatavuudesta lähteellä. Luetellut PC10-parametrit tarjoavat toimintoja, jotka liittyvät vedenpinnan havaitsemiseen, alikuormituksen valvontaan ja anturivikadiagnostiikkaan.
Toimitetut parametritiedot tunnistavat P8-18:n AI-vesitason havaitsemiseksi, P8-19:n täyden tason kynnykselle ja P8-20:n lepotilaviiveelle. Konfiguroitu tasosignaali ja kynnysarvo määrittävät, kuinka taajuusmuuttaja reagoi valvottuun säiliön tilaan. Anturin tyypin, johdotuksen ja todellisen ohjausjärjestyksen tulee noudattaa soveltuvaa kytkentäkaaviota ja parametriohjeita.
Lähdeveden suojaustiedot käyttävät parametria P8-24 alikuormituksen tunnistustasolle, P8-25 tunnistusaikaan ja P8-26 nollausasetuksiin. Nämä parametrit ovat merkityksellisiä, kun moottorin kuormituksen vähentämistä käytetään mahdollisen veden puutteen tai siihen liittyvän pumpun tilan tunnistamiseen.
Mukana toimitettu lähde tunnistaa P8-22:n anturin vaurion valvontakynnykseksi ja E43:n vastaavaksi anturin vian ilmaisuksi. Vahvista hälytyksen määrittely ja havaitsemisolosuhteet vastaavan mallin käsikirjasta, kun määrität tai suoritat järjestelmän vianmääritystä.
Vesitason ja alikuormituksen toiminnot riippuvat oikeasta anturin valinnasta, asennuksesta ja parametrien asetuksista. Ne tulee ottaa käyttöön ja testata tuotedokumentaatiossa määritellyissä olosuhteissa.
Mukana toimitettujen PC10-sarjan tietojen mukaan paneelikomennot ja tiedonsiirtokomennot voidaan säilyttää koko virransyöttöjakson ajan. Todellinen uudelleenkäynnistyskäyttäytyminen tulee tarkistaa määritettyyn komentolähteeseen, uudelleenkäynnistysparametreihin ja sovelluksen turvallisuusvaatimuksiin.
RS485 Modbus RTU on listattu tiedonsiirtoliitännäksi. Lähde tunnistaa valvontaparametrin U0-49 syöttötilan tilaksi, jossa 0 osoittaa verkon toimintaa ja 1 osoittaa aurinkokäyttöä. Yhteensopiva valvontajärjestelmä voi käyttää näitä tietoja sen jälkeen, kun rekisterimäärittely ja käytettävissä olevat tila-arvot on vahvistettu soveltuvissa viestintädokumentaatioissa.
Etävalvonta on hyödyllistä, kun taajuusmuuttaja toimii vesisäiliössä, kasteluasemassa tai muussa paikassa, jossa säädintä ei valvota jatkuvasti. Tiedonsiirtoasetukset tulee testata sen varmistamiseksi, että näytetty tila vastaa todellista toimintatilaa.
Yleiskäyttötilassa invertteri tarjoaa säädettävätaajuista moottorin ohjausta yhteensopiville laitteille. Ohjausmenetelmät ovat anturiton vektoriohjaus (SVC) ja V/F-ohjaus, joissa on lisätoimintoja, kuten sisäänrakennettu PID, säädettävä kiihtyvyys ja hidastus, JOG-ohjaus ja Modbus RTU -kommunikaatio.
Yleiskäyttöistä kokoonpanoa voidaan harkita yhteensopivissa sovelluksissa, kuten kaivosten vedenpoistossa, louhosten pölynpoistossa, teollisissa kierto- ja prosessipumpuissa. Malli on sovitettava moottorin nimellisvirtaan, kuormitusominaisuuksiin, kiihtyvyysvaatimuksiin ja käyttömäärään.
Parametri P8-00 tunnistetaan toimitetuissa tiedoissa käyttötilan valintaparametriksi. Tila tulee konfiguroida todellisen sovelluksen ja toimitetun mallin ohjeiden mukaan. Kaikki muutokset aurinkopumpun ja yleiskäyttöisen käytön välillä on noudatettava määrättyä parametrien asetusta ja käyttöönottoa.
Porareiän tai jokiveden pumppauksessa jakelusäiliöön taajuusmuuttajan aurinkokäyttöä ja lueteltuja tasonvalvontatoimintoja voidaan pitää osana järjestelmän suunnittelua. Moottorin teho, pumppauskorkeus, tarvittava vesimäärä ja säiliön tason säätö tulee määrittää ennen taajuusmuuttajan valintaa.
Jaetut kastelujärjestelmät voivat käyttää keskuspumppua syöttämään useita peltoja tai kastelualueita. Valinnan tulee heijastaa vaadittua virtausta, kokonaisdynaamista nostokorkeutta, päivittäistä käyttöaikataulua ja aurinko- tai verkkosähkön saatavuutta.
Vesiviljelyalueiden vedenvaihto- ja kiertovesipumput voivat käyttää taajuussäätöä, jos moottori ja pumppu ovat yhteensopivia. Vaadittu pumppausaikataulu ja vesihuollon säädöt tulee ottaa huomioon sekä paikan sähkönsyöttö.
Yleiskäyttötilassa taajuusmuuttaja voidaan arvioida yhteensopivien kaivoksen vedenpoisto-, kaivosvedenhallinta- ja pölynpoistopumppulaitteiden suhteen. Tarkista moottorin nimellisarvo, kuormitusolosuhteet, ympäristövaatimukset ja vaadittu ohjausmenetelmä tietylle asennukselle.
Yleiskäyttöistä kokoonpanoa voidaan harkita yhteensopivan prosessiveden kierron, jäähdytystornin täydentämisen ja muiden teollisten pumppaustehtävien kannalta. Tarvittava virtaus, käyttöpaine ja moottorin ominaisuudet tulee arvioida osana järjestelmän suunnittelua.
| Tuote | Erittely |
|---|---|
| Nimellistaajuus | 50/60 Hz |
| Tulotaajuusalue | ±5 % (47,5–63 Hz) |
| Lähtöjännite | 0 tulojännitteeseen |
| Lähtötaajuus | 0,1 - 500 Hz |
| Maksimitaajuus | 0 - 500 Hz (SVC- ja V/F-ohjaus) |
| Kantoaaltotaajuus | 0,8 kHz - 8 kHz, säädetään automaattisesti latautumaan; 16 kHz asti tuettu |
| Taajuusresoluutio | Digitaalinen asetus 0,01 Hz; analoginen asetus 0,025 % maksimitaajuudesta |
| Ohjaustila | Anturiton vektoriohjaus (SVC); V/F ohjaus |
| Käynnistysmomentti | 0,5 Hz / 150 % (SVC) |
| Nopeusalue | 1:100 (SVC) |
| Nopeuden vakauden tarkkuus | ±0,5 % (SVC) |
| Ylikuormituskapasiteetti | 150 % nimellisvirta 60 s; 170 % 12 s; 190 % 1,5 s |
| Vääntömomentin lisäys | Automaattinen vääntömomentin lisäys; manuaalinen lisäys 0,1 % - 30,0 % |
| V/F käyrä | Lineaarinen, monipiste- ja neliökäyrä (1,2 / 1,4 / 1,6 / 1,8 / 2,0 teho) |
| V/F-erottelu | Täysi erottelu, puolierotus |
| Kiihtyvyys / hidastus | Lineaarinen tai S-käyrä, 0,0 - 6500,0 s |
| DC-jarrutus | Aloitustaajuus 0,00 Hz maksimitaajuuteen; aika 0,0 - 36,0 s; nykyinen 0,0 % - 100,0 % |
| JOG-ohjaus | JOG-taajuus 0,00 Hz maksimitaajuuteen (oletus 5 Hz); kiihtyvyys/hidastus 0,0 - 6500,0 s |
| Sisäänrakennettu PID | Kyllä, paine-, virtaus- tai lämpötilasuljetulle piirille ilman ulkoista säädintä |
| AVR | Lähtöjännite pysyy vakaana, kun verkon jännite vaihtelee |
| Tuloliittimet | 5 digitaalista tuloa, DI5 tukee nopeaa pulssia aina 50 kHz asti; 1 analoginen tulo 0-10 V tai 0-20 mA; 1 näppäimistön potentiometritulo |
| Lähtöliittimet | 1 nopea pulssilähtö 50 kHz asti; 1 relelähtö; 1 analoginen lähtö 0-20 mA tai 0-10 V |
| Viestintä | RS485, Modbus RTU |
| Suojaus | Moottorin oikosulun tunnistus käynnistettäessä, lähtövaihehäviö, ylivirta, ylijännite, alijännite, ylilämpötila, ylikuormitus, alikuormitus, heikko valo |
| Käyttölämpötila | -10 °C - 50 °C; vähennetään 1 % per 1 °C yli 40 °C:ssa |
| Varastointilämpötila | -20 °C - 60 °C |
| Kosteus | RH alle 95 %, ei kondensaatiota |
| Korkeus | Alle 1000 m; vähennä 1 % 100 metriä kohden 1000 metristä 3000 metriin |
| Tärinä | Alle 5,9 m/s² (0,6 g) |
| Kotelo | IP20, seinäkiinnitys tai kaappi, pystyasennus |
| Jakelujärjestelmä | TN, TT |
| EMC / turvallisuus | IEC 61800-3 (C3); IEC 61800-5-1 |
Kotelon luokitus on IP20, eikä se suojaa vettä sisäänpääsyltä. Taajuusmuuttaja tulee asentaa sopivaan sisä- tai suojakoteloon, jossa on riittävä ilmanvaihto ja sen lämpötila-, kosteus- ja asennusvaatimusten mukaisesti.
Mukana toimitetut referenssikokoonpanot määrittelevät kolme 18 moduulin sarjaa, joiden teho on 250 Wp, tai kolme 15 moduulin sarjaa, joiden teho on 300 Wp. Nämä järjestelyt vastaavat 54 moduulia tai 45 moduulia, ja laskennallinen nimellisteho on 13,5 kWp kummassakin tapauksessa. Lopullinen merkkijonosuunnittelu on verrattava moduulin tietolehteen, paikan minimilämpötilaan ja invertterin tasajänniterajoihin.
Mukana toimitettujen teknisten tietojen mukaan maksimimelutaso on 65 dBA. Se, tarvitaanko lisäakustista käsittelyä, riippuu asennuspaikasta, huoneen akustiikasta, käyttölaitteista ja sovellettavista meluvaatimuksista. Ota huomioon asennusympäristö, kun sijoitat taajuusmuuttajan asutettuun rakennukseen tai suljettuun laitehuoneeseen.
Yleiskäyttöinen konfiguraatio on sovitettava kokonaiskuormaan ja tuettuun ohjausmenetelmään. Varmista vektoriohjaussovelluksissa soveltuva moottorijärjestely käsikirjasta. Useiden moottoreiden käyttäminen yhdestä taajuusmuuttajasta edellyttää, että yhdistetty virta pysyy taajuusmuuttajan nimellisarvon sisällä ja jokaisessa moottorissa on asianmukainen ylikuormitussuoja. Noudata valmistajan ohjeita valitulle ohjaustilalle.
Toimitetut tiedot tunnistavat valvontaparametrin U0-49 syöttötilan ilmaisimeksi, jossa 0 tarkoittaa verkkotoimintaa ja 1 aurinkoenergiaa. Parametri voidaan lukea Modbus RTU:n kautta, jos sitä tuetaan. Varmista rekisterin määrittely ja tiedonsiirtoasetukset soveltuvan käsikirjan mukaisesti ennen kuin liität sen etävalvontajärjestelmään.
Pidä jäähdytyselementti ja tuuletin puhtaana pölystä, tarkasta liittimet ja johtoliitännät huoltoaikataulun mukaisesti ja tarkkaile ympäristön lämpötilaa ja ilmanvaihtoa. Luettelo käyttölämpötila-alue on -10°C - 50°C, aleneminen yli 40°C. Mukana toimitettu korkeusohje määrittelee myös alennuksen yli 1000 m. Noudata tarkan mallin ohjeita tarkastusväleistä ja huoltotoimenpiteistä.
Ei. Mukana toimitetuissa PC10-sarjan tiedoissa luetellaan aurinkopumpputila ja yleiskäyttöinen invertteritila. Aurinkopumppukäyttö sisältää MPPT:n ja dokumentoidut pumppaukseen liittyvät suojaustoiminnot, kun taas yleiskäyttö tukee SVC- tai V/F-moottorin ohjausta, PID:tä ja Modbus RTU:ta. Parametri P8-00 tunnistetaan tilanvalintaparametriksi. Vahvista sallittu asetus ja tilan vaihtomenettely mallikohtaisesta ohjekirjasta.
