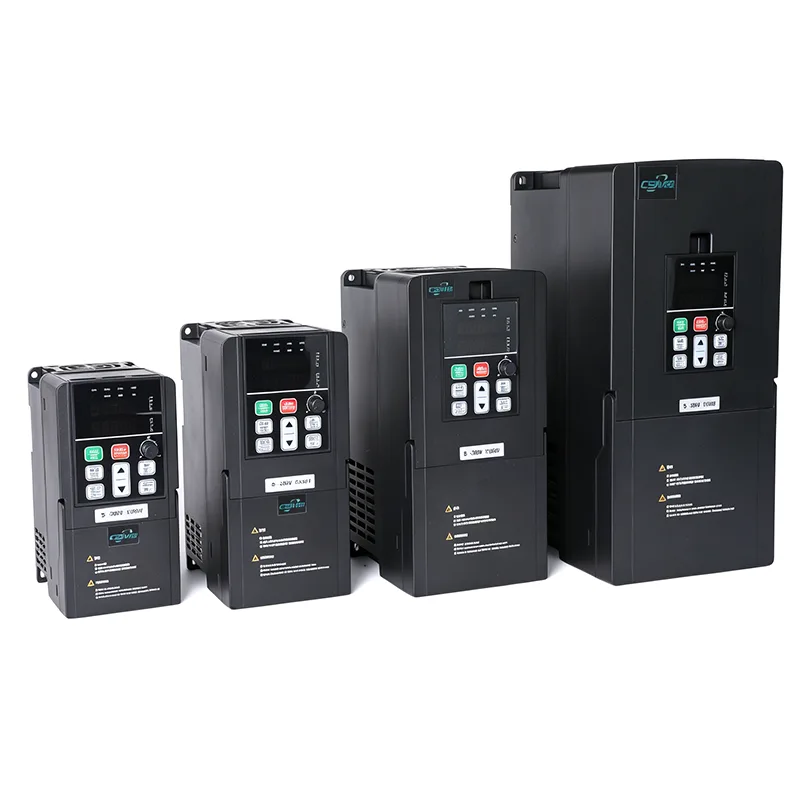

15HP 11kw VFD-taajuuskäyttöpumppu VFD

Tärkeimmät ominaisuudet ovat suuri ylikuormituskapasiteetti, sisäänrakennettu DC-reaktori harmonisten lieventämiseksi, useat tiedonsiirtoliitännät ja konfiguroitava I/O-laajennus. Kestävä kotelo vahvistetulla jäähdytysjärjestelmällä varmistaa luotettavan toiminnan korkeissa lämpötiloissa.

Yhdistämällä energiansäästöominaisuudet älykkäisiin suojaominaisuuksiin, CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD maksimoi järjestelmän käytettävyyden ja toiminnan tehokkuuden suuritehoisissa sovelluksissa.

Ydinparametrit ja tekniset tiedot

Tyypilliset sovellukset

CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD tarjoaa vankan suorituskyvyn raskaalle teollisuuslaitteille, jotka vaativat jatkuvaa käyttöä:

●  Suuret pumput – päävesipumput, teollisuuden jäähdytyspumput

●  Teollisuuspuhaltimet – kaivoksen tuulettimet, sementtitehtaan tuulettimet, pölynkerääjät

●  Kompressorit – suuret ilmakompressorit, typpikompressorit

● Sekoittimet – betonisekoittimet, kemialliset reaktorit, massasekoittimet

●  Sentrifugit – sokerisentrifugit, öljysentrifugit, dekantterit

Vahvistettu jäähdytys ja harmonisia vähentäviä ominaisuuksia takaavat luotettavan toiminnan ankarissa ympäristöissä.

Vankka suoja ja luotettavuus

CSIVEI VFD -sarja on suunniteltu kestämään vaativia teollisuusympäristöjä, ja se sisältää useita suojamekanismeja jatkuvan toiminnan ja pidennetyn käyttöiän varmistamiseksi.

Kattava moottorin suojaus – Integroitu suoja sisältää ylijännite-, alijännite-, ylivirta-, ylilämpötila-, vaihehäviö- ja oikosulkusuojauksen. Taajuusmuuttaja laukeaa tai rajoittaa tehoa automaattisesti estääkseen sekä taajuusmuuttajan että liitetyn moottorin vahingoittumisen.

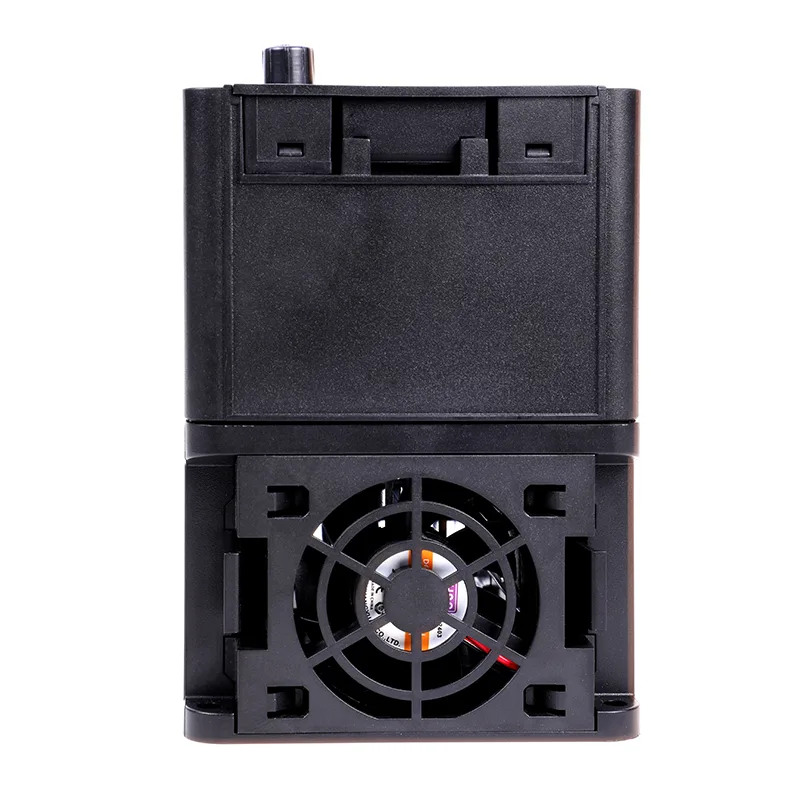

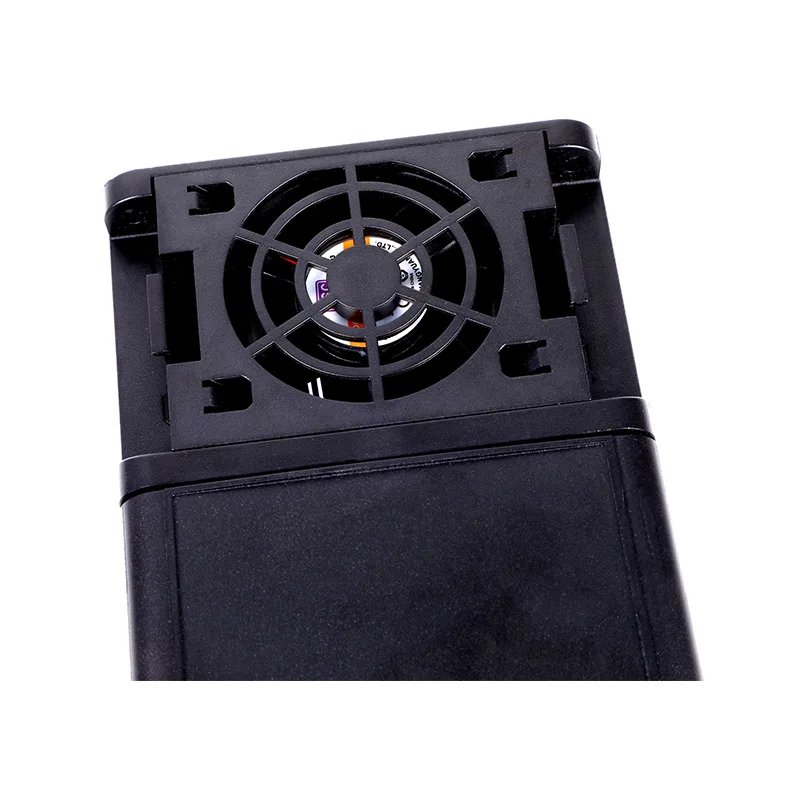

Lämmönhallinta – Älykäs tuulettimen ohjaus säätää jäähdytystä sisäisen lämpötilan ja kuormituksen mukaan, minimoi melun ja pidentää tuulettimen käyttöikää. Tehokkaissa malleissa on vahvistetut jäähdytyselementit, jotka parantavat lämmönpoistoa.

Ympäristönsuojelu – Standardi IP20-kotelointi sopii ohjauspaneelin asennukseen. Valinnaisia ​​IP40/IP54/IP66-koteloita on saatavana sovelluksiin pölyisissä, kosteissa tai huuhtoutuvassa ympäristössä. PCB-levyjen mukautuva pinnoite antaa lisäsuojaa kosteutta ja epäpuhtauksia vastaan.

Sisäänrakennettu EMC-suodatin – Tietyissä malleissa on integroitu sähkömagneettinen yhteensopivuussuodatin, mikä yksinkertaistaa CE- ja muiden EMC-standardien noudattamista ja alentaa asennuskustannuksia.

UKK

Mitä eroa on V/F-ohjauksella ja vektoriohjauksella?

V/F-säätö pitää kiinteän jännite-taajuussuhteen. Se sopii hyvin puhaltimiin, pumppuihin ja yleisiin sovelluksiin, joissa tarkka nopeuden säätö ei ole kriittinen. Vektoriohjaus erottaa vuon ja vääntömomentin, jotta voit ohjata niitä itsenäisesti – tämä antaa sinulle suuremman käynnistysmomentin (jopa 150 % taajuudella 0,5 Hz) ja paremman nopeuden tarkkuuden. Anturiton vektori ei tarvitse kooderia; suljetun silmukan vektori tekee, ja se nostaa nopeuden tarkkuuden 0,1 prosenttiin. Useimmat CSIVEI-asemat tukevat molempia, joten voit valita sovelluksellesi sopivan.

Kuinka valitsen moottorilleni oikean VFD:n?

Muutamia huomioitavia asioita:

●  Moottorin teho: VFD:n tulee vastata moottorin nimellisarvoa tai olla sitä hieman suurempi.

● Tulojännite – yksivaiheinen 230 V tai kolmivaiheinen 400 V, varmista, että se vastaa syöttöäsi.

●  Kuorman tyyppi – vakiomomenttikuormat, kuten kuljettimet tai suulakepuristimet, tarvitsevat yleensä VFD:n, jonka koko on 100–120 % moottorin tehosta. Muuttuvat momenttikuormat, kuten tuulettimet ja pumput, voivat usein käyttää VFD:tä, joka on sovitettu moottorin tehoon, ja säästät energiaa.

●  Ympäristö: käytä pölyisissä, kosteissa tai ulkotiloissa korkeampaa IP-luokitusta (IP40, IP54, IP66) tai sijoita asema suojattuun koteloon.

●  Tiedonsiirto: jos sinun on puhuttava PLC:n tai SCADA:n kanssa, tarkista, että asema tukee protokollasi (Modbus RTU on vakio; Profibus, Ethernet/IP jne. ovat valinnaisia).

● CSIVEI:llä on myös mitoitustyökalu ja tekninen tuki, jos haluat toisen mielipiteen.

Voinko käyttää yksivaiheista VFD-tuloa kolmivaiheisen moottorin kanssa?

Kyllä. CSIVEI:n yksivaiheiset 230 V taajuusmuuttajat syöttävät yksivaiheisen tulon ja lähettävät kolmivaiheisen tehon moottoriin. Se on yleinen asetus, kun käytettävissä on vain yksivaiheinen teho, mutta haluat kolmivaiheisen moottorin tehokkuuden ja luotettavuuden. Varmista vain, että moottorin jännite vastaa taajuusmuuttajan lähtöä – 230 V kolmivaiheinen.

Tarvitsenko ulkoisen jarruvastuksen?

Se riippuu. Jos tarvitset nopeaa hidastamista tai kuormalla on suuri hitaus – kuten sentrifugit, nosturit, nostimet tai kelauskoneet – niin kyllä, tarvitset sellaisen. Käytöissä, joissa on sisäinen jarruyksikkö, vastus käsittelee regeneratiivista energiaa ylijännitevikojen välttämiseksi ja pysäytysaikojen lyhentämiseksi. Puhaltimille ja pumpuille, joiden hidastuvuus on hitaampi, voit yleensä ohittaa sen.

Mitä viestintäprotokollia tuetaan?

Kaikissa CSIVEI-asemissa on vakiona Modbus RTU over RS485. Valinnaisia ​​moduuleja on saatavana Profibus DP:lle, Profinetille, Ethernet/IP:lle, CANopenille ja DeviceNetille. Niiden avulla voit integroida tärkeimpiin PLC- ja SCADA-järjestelmiin etävalvontaa, parametrien muutoksia ja keskitettyä ohjausta varten.

Kuinka otan aseman käyttöön ensimmäistä kertaa?

CSIVEI-asemissa on ohjattu pikakäynnistystoiminto, joka opastaa sinut läpi olennaiset asiat muutamassa minuutissa:

Syötä moottorin tyyppikilven tiedot (teho, jännite, virta, taajuus, RPM), valitse sovellusmakro (puhallin/pumppu, kuljetin, vakiomomentti), aseta kiihtyvyys- ja hidastusajat, valitse taajuuslähde (näppäimistö, analoginen tulo, tiedonsiirto) ja suorita automaattinen viritys moottorin ohjauksen optimoimiseksi. Käsikirjassa on kaikki yksityiskohdat, ja näppäimistö on irrotettava, joten voit käyttää sitä tarvittaessa etänä.

Mitä suojauksia asemaan on sisäänrakennettu?

CSIVEI-asemat sisältävät vankan suojasarjan: ylijännite, alijännite, ylivirta, oikosulku, ylilämpötila (jäähdytyselementti), vaihehäviö tulossa tai lähdössä ja moottorin ylikuormitus (elektroninen lämpöylikuormitus, I²t). Nämä auttavat pitämään asiat toiminnassa luotettavasti ja pidentävät laitteiden käyttöikää.

Voinko käyttää useita moottoreita yhdestä VFD:stä?

Kyllä, voit ajaa useita moottoreita rinnakkain yhdestä taajuusmuuttajasta, kunhan: kokonaisvirranotto pysyy taajuusmuuttajan lähtöarvojen sisällä, jokaisella moottorilla on oma lämpöylikuormitussuoja ja käytät V/F-ohjausta (vektoriohjausta ei suositella monimoottorisissa asetuksissa). Tämä on yleistä tuuletinryhmissä, kuljetinosissa tai pumppuasemissa, joissa moottorit käyvät samalla nopeudella yhdessä.

Miten teen yleisten vikojen vianmäärityksen?

Taajuusmuuttaja näyttää vikakoodit näppäimistössä nopeaa diagnoosia varten:

● OC (ylivirta) – tarkista oikosulkujen, moottorin käämitysongelmien tai liian lyhyen kiihdytysajan varalta

● OV (ylijännite) – tarkista jarruvastus (jos käytössä) tai liian lyhyt hidastusaika

●  UV (alijännite) – tarkista syöttöteho ja johdotus

● OH (ylilämpötila) – tarkista jäähdytystuuletin, ympäristön lämpötila ja asennusvälys

● OL (ylikuormitus) – tarkista moottorin kuormitus, pidennä kiihdytysaikaa tai harkitse taajuusmuuttajan koon lisäämistä

Käsikirjassa on täydellinen vikakooditaulukko yksityiskohtaisine vaiheineen. Jos jokin ei vieläkään toimi, CSIVEI-tekninen tuki voi auttaa.

Miten VFD säästää energiaa?

Vaihtuvilla vääntömomenttikuormilla, kuten puhaltimilla ja pumpuilla, teho noudattaa affiniteettilakeja – se on verrannollinen nopeuden kuutioon. Nopeuden pudotus 20 % vähentää energiankulutusta noin 50 %. Automaattinen energianoptimointitoiminto (AEO) vähentää jännitettä vastaamaan todellista kuormitusta lisäsäästöjen vuoksi. Lepotila myös sammuttaa moottorin vähäisen tarpeen aikana, mikä eliminoi tyhjäkäynnin virrankulutuksen.

Mikä on VFD:n tyypillinen käyttöikä ja miten sitä ylläpidetään?

Oikealla asennuksella ja olosuhteilla VFD voi kestää 10–15 vuotta. Avainhuolto: pidä kotelo puhtaana – pölyn kerääntyminen tappaa jäähdytystehokkuuden; tarkista jäähdytystuulettimet (kestävät yleensä 3–7 vuotta; vaihda, jos ne ovat meluisia tai epäonnistuneita); tarkasta DC-väylän kondensaattorit – ne vanhenevat ajan ja lämpötilan mukaan – jos taajuusmuuttajaa on säilytetty yli kaksi vuotta, uudista kannet ennen virran käynnistämistä; valvoa ympäristön lämpötilaa; varmuuskopioi parametrit satunnaisesti näppäimistöön tai ulkoiseen tallennustilaan. Nopea tarkastus 6–12 kuukauden välein auttaa välttämään yllätyksiä.

Voinko käyttää VFD:tä ulkona tai pesuympäristöissä?

Vakio-IP20-asemien tulee olla puhtaassa, kuivassa paneelissa. Ulkotiloihin tai ankariin ympäristöihin CSIVEI tarjoaa korkeammat IP-luokitukset:

● IP40 – sopii pölyisiin paikkoihin, kuten tekstiilitehtaisiin tai puuntyöstöön

● IP54/IP55 – pölytiivis ja roisketiivis; toimii ulkotiloissa ja pesutiloissa

● IP66 – täysin pölytiivis ja kestää voimakkaita vesisuihkuja; soveltuu elintarvikejalostukseen, autonpesuun tai ulkokäyttöön ilman lisäkoteloita

●  Jos läsnä on syövyttäviä kaasuja, suositellaan piirilevyn mukaista pinnoitetta.

Tuleeko VFD:lle takuu ja tekninen tuki?

Kyllä. CSIVEI-asemilla on 18 kuukauden vakiotakuu valmistuspäivästä (tai 12 kuukauden asennuksesta sen mukaan, kumpi on myöhempi). Laajennetut takuuvaihtoehdot ovat saatavilla kriittisiin sovelluksiin. Maailmanlaajuinen tekninen tuki on saatavilla sähköpostitse, puhelimitse ja online-resurssien kautta – käyttöoppaat, sovellusoppaat ja konfigurointiohjelmistot ovat kaikki mukana.

Asiakastapaus: Teollinen tuuletin

Huonekalutehdas vaati pölynkeräysjärjestelmälleen tarkkaa ilmavirran säätöä. Puhaltimien jatkuva täysi käyntinopeus oli tehotonta ja aiheutti liikaa melua.

Ratkaisu: Pääpoistopuhaltimeen asennettiin CSIVEI 18-30kW VFD, jossa paineanturi valvoo kanavan painetta puhaltimen nopeuden säätelemiseksi.

Tulokset:

●  Tuuletinnopeus säätyy automaattisesti pölynkeräystarpeen mukaan

●  45 %:n energiansäästö osittaisen kuormituksen aikana

●  Melutasoa alennettu 12 dB, mikä parantaa työoloja

●  Vähemmän mekaanista kulumista tuulettimen laakereissa ja hihnoissa

●  Järjestelmä täyttää nyt sekä ympäristövaatimukset että toiminnan tehokkuustavoitteet.
