Kuminvalmistuksen ekosysteemissä vulkanointipuristin edustaa paljon muutakin kuin viimeistä muovausvaihetta – siellä molekyylien ristisilloitus määrittää jokaisen valmiin osan lopullisen suorituskyvyn ja kaupallisen arvon. Lämpötila, paine ja aika – vulkanointiprosessin kolme pilaria – on ohjattava kirurgisella tarkkuudella, jotta materiaalin ominaisuudet olisivat yhdenmukaisia. Mutta kun tuotantoympäristöt ovat yhä vaativampia laadun, ketteryyden ja kestävyyden suhteen, perinteisten puristimien perinteiset hydrauli- ja lämpöohjausarkkitehtuurit paljastavat kriittisiä puutteita. IntegrointiVariable Frequency Drives (VFD)muuttaa tätä maisemaa perusteellisesti muuntaen aikoinaan raa'an voiman koneen anturitietoiseksi, dynaamisesti reagoivaksi järjestelmäksi, joka tarjoaa paitsi energiatehokkuutta myös ennennäkemätöntä prosessiälyä. Tämän muutoksen ytimessä on älykkään kovetuksen käsite – paradigma, jossa puristin sopeutuu aktiivisesti reaaliaikaisiin olosuhteisiin sen sijaan, että seuraa sokeasti ennalta asetettua rutiinia.

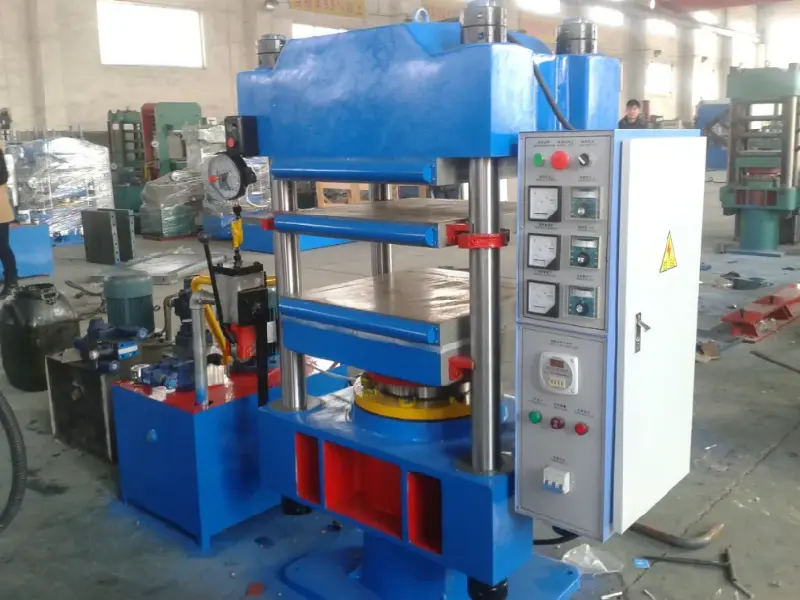

Jotta VFD-tekniikan vaikutus täysin ymmärrettäisiin, on välttämätöntä tutkia perinteisten puristimen ohjausstrategioiden luontaisia rajoituksia. Käytetäänpä sitten renkaiden kovettumiseen (rakoilla tai mekaanisilla muotteilla) tai kumilevyjen, tiivisteiden ja pohjien litteillä puristimilla, perustoimintasykli – sulkeminen, paineistaminen, lämmitys ja avaaminen – esittää kolme jatkuvaa suunnitteluhaastetta, joita vanhat järjestelmät kamppailevat:
● Hydraulinen synkronointi kuormitettuna:Monisylinteriset puristimet, erityisesti ne, joissa on suuret levypinta-alat tai useita aukkoja, edellyttävät täydellisesti koordinoitua liikettä paineen epätasaisen jakautumisen estämiseksi. Perinteiset venttiiliohjatut hydraulijärjestelmät, jotka perustuvat kuristukseen virtauksen säätelemiseksi, kärsivät öljyn lämpötilan vaihtelusta, sisäisestä vuodosta ja venttiilin hystereesistä johtuvista epälineaarisuudesta. Seurauksena on usein väärin kohdistetut levyt, liiallinen välähdys ja jäännösjännitys kovettuneen tuotteen sisällä.
● Jäykkä, aikaperusteinen prosessien ajoitus:Optimaalinen vulkanointiprofiili on harvoin yksinkertainen vakiopaineen pito. Monet sovellukset vaativat vaiheittaista painejaksoa – korkeampaa alkupainetta materiaalivirtaukselle, jota seuraa alennettu pitopaine jännityksen rentoutumisen minimoimiseksi. Perinteiset ajastinpohjaiset tai relelogiikkajärjestelmät eivät voi mukautua erien välisiin vaihteluihin yhdisteen viskositeetissa, ympäristön lämpötilan vaihteluissa tai muotin lämpöolosuhteissa, joten prosessi jää pikemminkin kiinteäksi kuin reagoivaksi. Tämä jäykkyys vastustaa suoraan älykkään kovettumisen periaatteita, mikä vaatii joustavuutta ja reaaliaikaista mukautumiskykyä.
● Merkittävä energiahävikki syklin aikana:Ehkä näkyvin haittapuoli on energiatehokkuus. Kiinteätilavuuksiset hydraulipumput käyvät jatkuvasti täydellä moottorin nopeudella todellisesta tarpeesta riippumatta ja muuttavat liiallisen sähkön lämmöksi matalapainevaiheissa, kuten muotin sulkemisessa ja paineen pitämisessä. Samanaikaisesti sähköllä lämmitettävien levyjen on/off-lämpötilan säätö aiheuttaa lämpöylityksen ja aliarvon, mikä lisää sekä energiankulutusta että kovettumisen epätasaisuutta.
VFD:iden käyttö vulkanointipuristimissa ei ole vain moottorin nopeuden säätöä – se on hydraulisen voimayksikön ja lämmönhallintainfrastruktuurin systeemistä uudelleensuunnittelua. Yhdessä nämä edistysaskeleet luovat teknisen perustan todelliselle älykkäälle kovettumiselle, jossa puristin toimii suljetun kierron itsesäätyvänä järjestelmänä. Edut ilmenevät kolmessa toisiinsa liittyvässä ulottuvuudessa:
Kun perinteinen "kiinteä moottori + suhteellinen venttiili" -järjestely korvataan VFD-ohjatulla muuttuvatilavuuksisella pumpulla tai servopumppujärjestelmällä, hydraulisesta voimayksiköstä tulee prosessin ohjaussilmukan jatke:
● Kysyntään sopiva virtaus ja paine:VFD säätää moottorin nopeutta reaaliajassa tuottaakseen täsmälleen tarvittavan virtauksen ja paineen jokaisessa syklin vaiheessa, mikä eliminoi kuristushäviöt kokonaan. Kun suljetun silmukan järjestelmä on yhdistetty korkearesoluutioisiin paineantureisiin ja paikkaantureisiin, se säilyttää asetetun paineen ±1 baarin sisällä – stabiilisuustaso, joka tarkoittaa suoraan tiukempia mittatoleransseja.
● Synkroninen monitoimilaitteen koordinointi:Yksittäisille sylinteriryhmille tarkoitetuilla pumpuilla varustetuissa puristimissa useat VFD:t voivat toimia master-slave-kokoonpanossa tai elektronisessa nokka-akselitilassa nopeiden teollisuusverkkojen (esim. CANopen tai EtherCAT) kautta. Tämä varmistaa, että suuret levyt sulkeutuvat yhdensuuntaisesti mikrometrien tarkkuudella, mikä on kriittinen vaatimus tuotteille, kuten leveille kuljetinhihnoille tai halkaisijaltaan suurille renkaille.
VFD:n käyttöönoton taloudellinen peruste on vakuuttava ja kaksitahoinen:
● Hydraulisen tehon vähennys:Koska moottori käy vain sellaisella nopeudella, joka on tarpeen hetkellisten virtaus-/painevaatimusten täyttämiseksi, energiankulutus skaalautuu todelliseen työmäärään. Pitovaiheen aikana, kun tarvitaan vain vuodon kompensointia, moottori voi hidastua lähelle nollaa. Jälkiasennusprojekteista saadut kenttätiedot osoittavat jatkuvasti 40–70 %:n hydraulisen energiansäästön verrattuna perinteisiin kiinteätilavuuspumppujärjestelmiin, joissa on kuristussäätö.
● Optimoitu lämmönhallinta:Sähkölämmitetyissä levyissä VFD:itä käytetään säätämään kiertotuulettimen nopeutta sen sijaan, että puhaltimet kytketään päälle ja pois päältä. Jatkuvaan lämpötilan takaisinkytkentään perustuva moduloiva ilmavirta vaimentaa lämpöinertiaa, mikä vähentää levyn pinnan lämpötilagradientteja ±5 °C:sta jopa ±1,5 °C:seen. Tämä ei ainoastaan paranna kovettumisen tasaisuutta koko muotin pinnalla, vaan myös alentaa huipputehon tarvetta, mikä vähentää laitoksen sähköinfrastruktuurin rasitusta.
Ehkä VFD-tekniikan muuttavin panos on sen kyky suorittaa kehittyneitä prosessialgoritmeja, jotka tuovat älykkään kovetuksen konseptista todellisuuteen:
● Dynaaminen paineen profilointi:Monimutkaiset monivaiheiset paine-aikasekvenssit voidaan ohjelmoida suoraan VFD:hen tai koordinoida PLC:n kautta, mikä mahdollistaa sujuvat siirtymät asetusarvojen välillä, mikä optimoi materiaalin virtauksen täytön aikana ja minimoi sisäiset ontelot viimeisen kovetusvaiheen aikana.

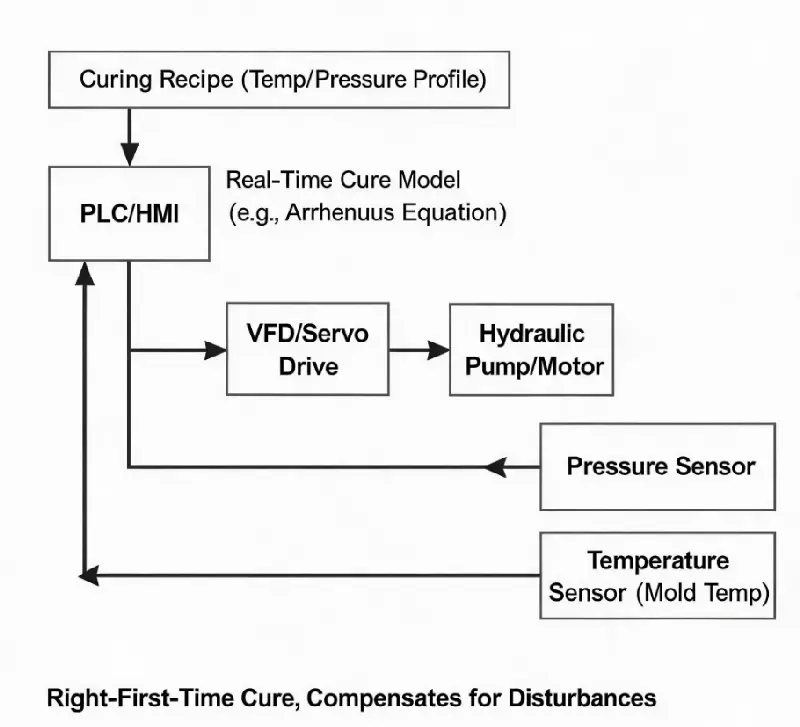

● Integrointi reaaliaikaisten hoitomallien kanssa:Kun VFD on liitetty korkeamman tason ohjausjärjestelmään, joka laskee optimaalisen vulkanointiajan kineettisten mallien avulla (kuten Arrhenius-yhtälö perustuu muotin todelliseen lämpötilaan), VFD voi dynaamisesti säätää vaiheiden kestoa kompensoidakseen prosessihäiriöitä, mikä varmistaa "oikean ensimmäisen kerran" kovettumisen riippumatta muotin lämpötilan tai yhdisteen käyttäytymisen vaihteluista. Tämä reagointikyky on älykkään parantamisen tunnusmerkki, joka muuttaa lehdistön passiivisesta toimeenpanijasta aktiiviseksi päätöksentekijäksi.
Suuri rengasvalmistaja teki kattavan päivityksen hydraulisella kovettuvalla puristinkalustollaan ja korvasi kiinteänopeuksiset pumppuyksiköt VFD-ohjatuilla servojärjestelmillä. Tuloksia mitattiin useilla KPI:illä:
● Energia: Hydrauliikan virrankulutus laski yli 65 % puristinta kohden, mikä saavutti vuosittaisia säästöjä, jotka edesauttoivat merkittävästi tehtaan kestävän kehityksen tavoitteita.
● Laatu: Paineensäätötarkkuus parani ±5 barista ±0,8 baariin, kun taas levyn yhdensuuntaisuus parani aktiivisen synkronoinnin ansiosta. Nämä lisäykset vähensivät renkaiden tasaisuuden vaihtelua (radiaalivoiman vaihtelu ja sivuttaisvoiman vaihtelu) ja paransivat huippuluokan tuotteiden tuottoa.
● Tuottavuus: Nopeampi muotin sulkeminen ja avaaminen servojärjestelmän korkean dynaamisen vasteen ansiosta lyhensi jokaisen jakson ei-tuottavaa osaa ja lisäsi laitteiden kokonaistehokkuutta (OEE) noin 8 %.
