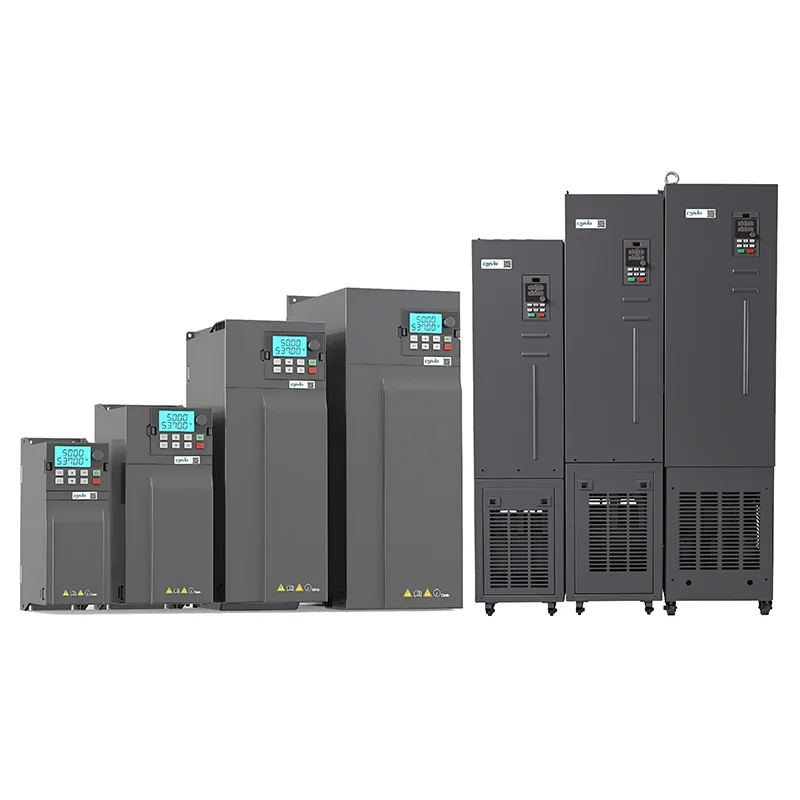

500kw 3-vaiheinen VFD-moottorin säädettävä taajuus

CSIVEI 500kw 3-vaiheinen VFD-moottorin muuttuva taajuus on suunniteltu raskaaseen teollisuus- ja infrastruktuurisovelluksiin. Tämä taajuusmuuttaja on ihanteellinen suurille vedenkäsittelypumpuille, LVI-jäähdyttimille, sementtitehtaan tuulettimille ja kumisekoittimille, ja se tarjoaa tarkan nopeudensäädön suurella käynnistysmomentilla. Kehittyneet vektoriohjausalgoritmit varmistavat vakaan toiminnan vaihtelevalla vääntömomentilla ja vakiomomenttikuormilla. Sisäänrakennettu EMC-suodatin, kaksi tuuletinta ja valinnainen IP54-kotelointi lisäävät luotettavuutta pölyisissä tai kosteissa ympäristöissä. Taajuusmuuttaja tukee Modbus-, Profibus- ja Ethernet/IP-yhteyttä, mikä mahdollistaa saumattoman integroinnin SCADA-järjestelmien kanssa.

Ydinparametrit ja tekniset tiedot

Sovellettavat skenaariot

Ruoka- ja juomateollisuus vaatii hygieenistä suunnittelua ja tarkkaa synkronointia useissa käsittelyvaiheissa. CSIVEI 500kw 3-vaiheinen VFD-moottorin säädettävä taajuus on ihanteellinen sekoittimien, sekoittimien ja kuljetinhihnojen tehonsyöttö näillä tuotantolinjoilla. Mahdollistaa hienon nopeuden säädön, csivein CSIVEI 500kw 3-vaiheinen VFD-moottorin muuttuva taajuus antaa käyttäjille mahdollisuuden optimoida sekoituksen sakeutta tai kohdistaa tuotteen virtauksen tarkasti tarkan täytön ja etiketin takaamiseksi. Lisäksi jatkuvan täyden nopeuden käytön välttämisestä syntyvät energiansäästöt vaikuttavat suoraan valmistuksen yleiskustannusten alenemiseen. Responsiivisena kiinalaisena toimittajana csivei tukee sitä teknisellä tuella, joka on tarpeen nopean kulutustavaroiden valmistuksen tiukkojen käytettävyysvaatimusten täyttämiseksi.

Tekninen analyysi

CSIVEI 500kw 3 Phase VFD Motor Variable Frequency integroi kattavan sarjan laitteisto- ja ohjelmistopohjaisia ​​suojamekanismeja. Tulovaiheen katoamisen tunnistus valvoo kolmivaiheisen syötön eheyttä tasasuuntaajan vaurioiden estämiseksi. Lähtöpuolella elektroninen moottorin ylikuormitussuoja laskee moottorin lämpötilan mitatun virran ja aikavakioiden perusteella. Muita suojatoimintoja ovat ylivirta kiihdytyksen/hidastuksen aikana, DC-väylän ylijännite, joka laukaisee regeneratiivisen energian, ja alijännitteen lukitus syöttöhäiriöiden aikana. Sisäänrakennettu vikaloki säilyttää viimeisimpiä laukaisutapahtumia vastaavat diagnoosikoodit, joita voidaan käyttää näppäimistöliitännän tai tietoliikenneväylän kautta vianmääritystä varten.

FAQ

Kysymys 1: Sisältääkö 500 kW:n 3-vaiheinen VFD-moottorin säädettävä taajuus tasavirtapiirikuristimen vai vaatiiko ulkoisen linjareaktorin?

V: 500 kW:n 3-vaiheinen VFD-moottorin säädettävä taajuus voi sisältää integroidun tasavirtapiirin kuristimen tehosta riippuen. Sovelluksissa, joissa on suuri lähdeimpedanssi tai usein esiintyviä jännitetransientteja, suositellaan ulkoista AC-linjareaktoria harmonisen vääristymän vähentämiseksi ja tulotasasuuntaajan suojaamiseksi.

Q2: Miten se reagoi hetkelliseen sähkökatkoksen yhteydessä?

V: Se sisältää läpikulkutoiminnon. Lyhyen syöttöjännitteen laskun aikana taajuusmuuttaja yrittää ylläpitää tehoa käyttämällä DC-väylän kondensaattoreihin varastoitunutta energiaa. Jos keskeytys ylittää ajoajan, tapahtuu alijännitelaukaisu ja taajuusmuuttaja on nollattava ennen uudelleenkäynnistystä.

Q3: Mikä on siihen sisäänrakennetun PID-säätimen tehtävä?

V: Sisäänrakennetun PID-säätimen avulla se voi säätää prosessimuuttujia, kuten painetta, virtausta tai lämpötilaa, suoraan ilman ulkoista säädintä. Taajuusmuuttaja säätää moottorin nopeutta pitääkseen prosessimuuttujan halutussa asetusarvossa analogiseen tuloon liitetyn muuntimen palautteen perusteella.

Q4: Miten se käsittelee regeneratiivista energiaa hidastuessa?

V: Kun moottori hidastuu nopeasti, se toimii generaattorina ja palauttaa energiaa tasavirtaväylään. Jos väylän jännite ylittää kynnyksen, taajuusmuuttaja voi laueta ylijännitteeseen. Ulkoinen jarruvastus tai jarruyksikkö voidaan liittää 500 kW:n 3-vaiheiseen VFD-moottorin säädettävään taajuuteen tämän energian haihduttamiseksi ja nopeamman hidastumisen mahdollistamiseksi ilman laukaisua.

Q5: Miten tehdasasetukset palautetaan?

V: Jos haluat palauttaa sen tehdasasetuksiin, käytä parametrien alustustoimintoa. Tämä löytyy yleensä apuohjelma- tai kokoonpanoparametriryhmästä. Vahvista toiminto pyydettäessä; taajuusmuuttaja nollautuu ja kaikki käyttäjän muokkaamat parametrit korvataan.
