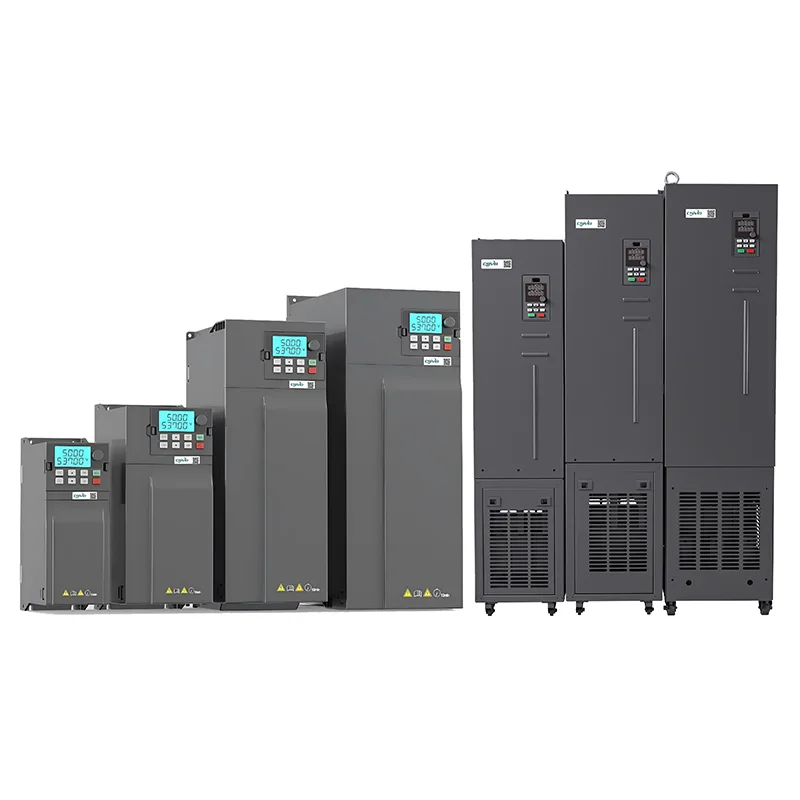

55kw kolmivaiheinen 380V VFD HAVC

CSIVEI 55kw Triple Phase 380V VFD HAVC on suunniteltu keskiraskaan ja raskaaseen teollisuussovelluksiin, jotka vaativat vankkaa tehoa ja tarkkuutta. Edistyksellisellä suljetun silmukan vektoriohjauksella tämä taajuusmuuttaja tarjoaa 150 % käynnistysmomentin 0,5 Hz:llä ja tukee sekä SVC- että V/F-ohjaustiloja. Sisäänrakennettu PLC-toiminto, useat tiedonsiirtoprotokollat ​​(Modbus, Profibus, Ethernet/IP valinnainen) ja intuitiivinen LCD-näppäimistö mahdollistavat saumattoman integroinnin automatisoituihin järjestelmiin. Se sopii kompressoreille, suurille puhaltimille, sekoittimille ja pumpuille.

Ydinparametrit ja tekniset tiedot

Tyypilliset sovellukset

CSIVEI 55kw Triple Phase 380V VFD HAVC tarjoaa vankan suorituskyvyn raskaalle teollisuuden laitteille, jotka vaativat jatkuvaa toimintaa:

●  Suuret pumput – päävesipumput, teollisuuden jäähdytyspumput

●  Teollisuuspuhaltimet – kaivoksen tuulettimet, sementtitehtaan tuulettimet, pölynkerääjät

●  Kompressorit – suuret ilmakompressorit, typpikompressorit

● Sekoittimet – betonisekoittimet, kemialliset reaktorit, massasekoittimet

●  Sentrifugit – sokerisentrifugit, öljysentrifugit, dekantterit

Vahvistettu jäähdytys ja harmonisia vähentäviä ominaisuuksia takaavat luotettavan toiminnan ankarissa ympäristöissä.

Käyttäjäystävällinen käyttö ja helppo asennus

CSIVEI VFD -sarja asettaa etusijalle helppokäyttöisyyden, lyhentää asennusaikaa ja yksinkertaistaa insinöörien ja huoltohenkilöstön päivittäistä toimintaa.

Intuitiivinen näppäimistö – LED/LCD-näppäimistö tarjoaa selkeän parametrinäytön ja nopean navigoinnin. Parametriryhmät on järjestetty loogisesti, ja monikielinen tuki varmistaa saavutettavuuden maailmanlaajuisille käyttäjille.

Ohjattu pikakäynnistystoiminto – Vaiheittainen asennus opastaa käyttäjiä parametrien perusmäärityksen läpi muutamassa minuutissa. Esikonfiguroidut sovellusmakrot (tuuletin/pumppu, kuljetin, vakiomomentti) mahdollistavat yleisten sovellusten asennuksen yhdellä kosketuksella.

Parametrien kopiointitoiminto – Lataa parametrit yhdeltä asemalta näppäimistölle ja lataa useille asemille, mikä vähentää merkittävästi usean aseman järjestelmien asennusaikaa ja varmistaa yhdenmukaisen konfiguroinnin.

Irrotettava näppäimistö – Näppäimistö voidaan asentaa etänä jatkojohdolla, mikä mahdollistaa kätevän käytön ohjauspaneelin ovista tai etäisistä paikoista.

Kompakti muotoilu – Tilaa säästävä jalanjälki mahdollistaa asennuksen vierekkäin, maksimoi paneelien tiheyden ja pienentää kaapin kokovaatimuksia.

UKK

Kuinka valitsen moottorilleni oikean VFD:n?

Muutamia huomioitavia asioita:

●  Moottorin teho: VFD:n tulee vastata moottorin nimellisarvoa tai olla sitä hieman suurempi.

● Tulojännite – yksivaiheinen 230 V tai kolmivaiheinen 400 V, varmista, että se vastaa syöttöäsi.

●  Kuorman tyyppi – vakiomomenttikuormat, kuten kuljettimet tai suulakepuristimet, tarvitsevat yleensä VFD:n, jonka koko on 100–120 % moottorin tehosta. Muuttuvat momenttikuormat, kuten tuulettimet ja pumput, voivat usein käyttää VFD:tä, joka on sovitettu moottorin tehoon, ja säästät energiaa.

●  Ympäristö: käytä pölyisissä, kosteissa tai ulkotiloissa korkeampaa IP-luokitusta (IP40, IP54, IP66) tai sijoita asema suojattuun koteloon.

●  Tiedonsiirto: jos sinun on puhuttava PLC:n tai SCADA:n kanssa, tarkista, että asema tukee protokollasi (Modbus RTU on vakio; Profibus, Ethernet/IP jne. ovat valinnaisia).

● CSIVEI:llä on myös mitoitustyökalu ja tekninen tuki, jos haluat toisen mielipiteen.

Voinko käyttää yksivaiheista VFD-tuloa kolmivaiheisen moottorin kanssa?

Kyllä. CSIVEI:n yksivaiheiset 230 V taajuusmuuttajat syöttävät yksivaiheisen tulon ja lähettävät kolmivaiheisen tehon moottoriin. Se on yleinen asetus, kun käytettävissä on vain yksivaiheinen teho, mutta haluat kolmivaiheisen moottorin tehokkuuden ja luotettavuuden. Varmista vain, että moottorin jännite vastaa taajuusmuuttajan lähtöä – 230 V kolmivaiheinen.

Tarvitsenko ulkoisen jarruvastuksen?

Se riippuu. Jos tarvitset nopeaa hidastamista tai kuormalla on suuri hitaus – kuten sentrifugit, nosturit, nostimet tai kelauskoneet – niin kyllä, tarvitset sellaisen. Käytöissä, joissa on sisäinen jarruyksikkö, vastus käsittelee regeneratiivista energiaa ylijännitevikojen välttämiseksi ja pysäytysaikojen lyhentämiseksi. Puhaltimille ja pumpuille, joiden hidastuvuus on hitaampi, voit yleensä ohittaa sen.

Mitä viestintäprotokollia tuetaan?

Kaikissa CSIVEI-asemissa on vakiona Modbus RTU over RS485. Valinnaisia ​​moduuleja on saatavana Profibus DP:lle, Profinetille, Ethernet/IP:lle, CANopenille ja DeviceNetille. Niiden avulla voit integroida tärkeimpiin PLC- ja SCADA-järjestelmiin etävalvontaa, parametrien muutoksia ja keskitettyä ohjausta varten.

Kuinka otan aseman käyttöön ensimmäistä kertaa?

CSIVEI-asemissa on ohjattu pikakäynnistystoiminto, joka opastaa sinut läpi olennaiset asiat muutamassa minuutissa:

Syötä moottorin tyyppikilven tiedot (teho, jännite, virta, taajuus, RPM), valitse sovellusmakro (puhallin/pumppu, kuljetin, vakiomomentti), aseta kiihtyvyys- ja hidastusajat, valitse taajuuslähde (näppäimistö, analoginen tulo, tiedonsiirto) ja suorita automaattinen viritys moottorin ohjauksen optimoimiseksi. Käsikirjassa on kaikki yksityiskohdat, ja näppäimistö on irrotettava, joten voit käyttää sitä tarvittaessa etänä.
