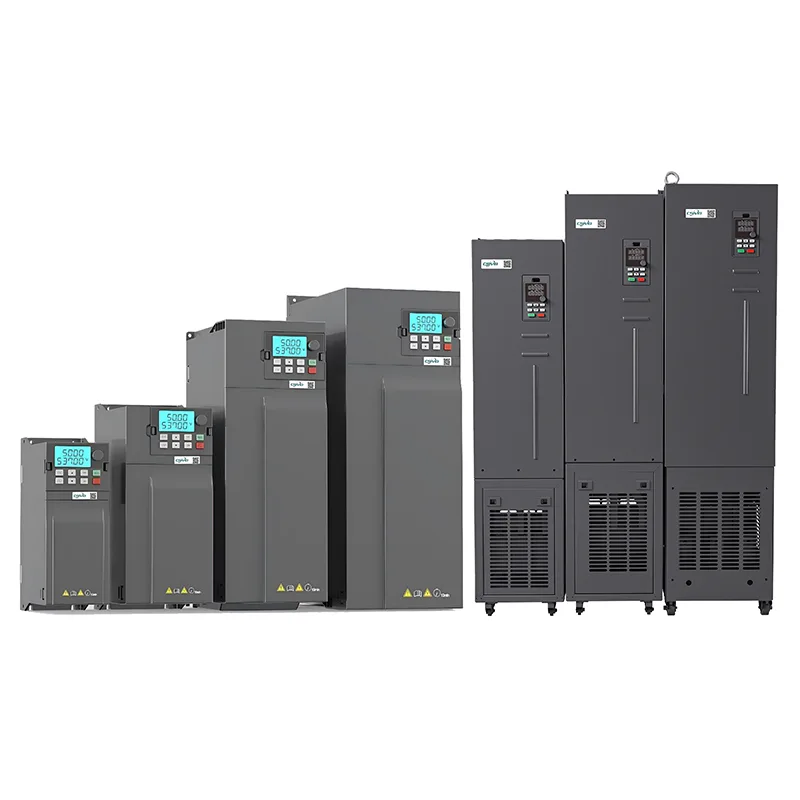

7,5 kW:n kolmivaiheinen vaihtovirtapumppu

CSIVEI 7,5 kW:n kolmivaiheinen vaihtovirtapumppu on korkean suorituskyvyn taajuusmuuttaja, joka on suunniteltu raskaisiin teollisuussovelluksiin. Soveltuu suuriin puhaltimiin, keskipakopumppuihin, kompressoreihin ja tuotantolinjojen kuljettimiin, ja se tarjoaa poikkeuksellisen vääntömomentin ja vakauden jatkuvassa käytössä. Edistyksellisellä suljetun silmukan vektoriohjauksella varustettu taajuusmuuttaja tukee suurta käynnistysmomenttia, sisäänrakennettua PLC-toimintoa, useita tiedonsiirtoprotokollia (Modbus, Profibus valinnainen) ja intuitiivista LCD-näppäimistöä reaaliaikaiseen valvontaan. IP20-kotelo valinnaisella IP40-suodattimella varmistaa luotettavuuden vaativissa ympäristöissä. Energiatehokkuutta ja toiminnan tarkkuutta varten suunniteltu CSIVEI 11-15 kW VFD on ihanteellinen valinta kriittiseen moottorin ohjaukseen teollisuuslaitoksissa.

Ydinparametrit ja tekniset tiedot

Tyypilliset sovellukset

CSIVEI 7,5 kW:n kolmivaiheinen vaihtovirtapumppu on suunniteltu raskaisiin teollisuussovelluksiin, jotka vaativat suurta käynnistysmomenttia ja jatkuvaa käyttöä:

●  Isot pumput – kastelupumput, tyhjennyspumput, päävesipumput

●  Keskipakokompressorit – teollisuusilmakompressorit, jäähdytysjärjestelmät

●  LVI-jäähdyttimet – ruuvijäähdyttimet, keskipakojäähdyttimet, suuret ilmankäsittelylaitteet

● Kaivoslaitteet – lietepumput, tuulettimet, murskaimet

●  Metallintyöstökoneet – sorvit, jyrsinkoneet, puristimet

Edistyneen vektoriohjauksen ja useiden tiedonsiirtovaihtoehtojen ansiosta se integroituu saumattomasti automatisoituihin tuotantolinjoihin.

Saumaton viestintä ja integraatio

Nykyaikaiseen teollisuusautomaatioon suunniteltu CSIVEI VFD -sarja tarjoaa joustavia viestintävaihtoehtoja, jotka voidaan integroida vaivattomasti PLC-pohjaisiin ohjausjärjestelmiin.

Sisäänrakennettu Modbus RTU – vakiona kaikissa malleissa, mikä mahdollistaa helpon liittämisen käyttöliittymään, PLC:hen ja SCADA-järjestelmiin RS485:n kautta. Jopa 247 taajuusmuuttajaa voidaan verkottaa yhdelle väylälle keskitettyä valvontaa ja ohjausta varten.

Valinnaiset kenttäväylämoduulit – Laajenna tiedonsiirtokykyä valinnaisilla Profibus DP-, Profinet-, Ethernet/IP-, CANopen- ja DeviceNet-moduuleilla, mikä varmistaa yhteensopivuuden tärkeimpien automaatioalustojen kanssa.

Analoginen ja digitaalinen I/O – Konfiguroitavat tulot (0-10V, 4-20mA) ja relelähdöt mahdollistavat joustavan integroinnin antureiden, ohjaimien ja ulkoisten hälyttimien kanssa ilman lisälaitteita.

PLC-toiminnallisuus – Tietyissä malleissa on sisäänrakennetut ohjelmoitavat logiikkaominaisuudet, jotka mahdollistavat yksinkertaisen logiikan ohjauksen ja lukituksen suoraan taajuusmuuttajan sisällä, mikä vähentää ulkoisten ohjaimien tarvetta.

UKK

Kuinka valitsen moottorilleni oikean VFD:n?

Muutamia huomioitavia asioita:

Moottorin teho — VFD:n tulee vastata moottorin nimellisarvoa tai olla sitä hieman suurempi.

Tulojännite – yksivaiheinen 230 V tai kolmivaiheinen 400 V, varmista, että se vastaa syöttöäsi.

Kuorman tyyppi – vakiomomenttikuormat, kuten kuljettimet tai suulakepuristimet, tarvitsevat yleensä VFD:n, jonka koko on 100–120 % moottorin tehosta. Muuttuvat momenttikuormat, kuten tuulettimet ja pumput, voivat usein käyttää VFD:tä, joka on sovitettu moottorin tehoon, ja säästät energiaa.

Ympäristö – käytä pölyisissä, kosteissa tai ulkotiloissa korkeampaa IP-luokitusta (IP40, IP54, IP66) tai sijoita asema suojattuun koteloon.

Tiedonsiirto – jos sinun on puhuttava PLC:n tai SCADA:n kanssa, tarkista, että asema tukee protokollasi (Modbus RTU on vakiona; Profibus, Ethernet/IP jne. ovat valinnaisia).

CSIVEI:llä on myös mitoitustyökalu ja tekninen tuki, jos haluat toisen mielipiteen.

Mitä viestintäprotokollia tuetaan?

Kaikissa CSIVEI-asemissa on vakiona Modbus RTU over RS485. Valinnaisia ​​moduuleja on saatavana Profibus DP:lle, Profinetille, Ethernet/IP:lle, CANopenille ja DeviceNetille. Niiden avulla voit integroida tärkeimpiin PLC- ja SCADA-järjestelmiin etävalvontaa, parametrien muutoksia ja keskitettyä ohjausta varten.

Mitä suojauksia asemaan on sisäänrakennettu?

CSIVEI-asemat sisältävät vankan suojasarjan: ylijännite, alijännite, ylivirta, oikosulku, ylilämpötila (jäähdytyselementti), vaihehäviö tulossa tai lähdössä ja moottorin ylikuormitus (elektroninen lämpöylikuormitus, I²t). Nämä auttavat pitämään asiat toiminnassa luotettavasti ja pidentävät laitteiden käyttöikää.

Miten teen yleisten vikojen vianmäärityksen?

Taajuusmuuttaja näyttää vikakoodit näppäimistössä nopeaa diagnoosia varten:

● OC (ylivirta) – tarkista oikosulkujen, moottorin käämitysongelmien tai liian lyhyen kiihdytysajan varalta

● OV (ylijännite) – tarkista jarruvastus (jos käytössä) tai liian lyhyt hidastusaika

●  UV (alijännite) – tarkista syöttöteho ja johdotus

● OH (ylilämpötila) – tarkista jäähdytystuuletin, ympäristön lämpötila ja asennusvälys

● OL (ylikuormitus) – tarkista moottorin kuormitus, pidennä kiihdytysaikaa tai harkitse taajuusmuuttajan koon lisäämistä

●  Ohjeessa on täydellinen vikakooditaulukko yksityiskohtaisine vaiheineen. Jos jokin ei vieläkään toimi, CSIVEI-tekninen tuki voi auttaa.

Tuleeko VFD:lle takuu ja tekninen tuki?

Kyllä. Asemillamme on standardi 18 kuukauden takuu valmistuspäivästä (tai 12 kuukauden asennuksesta sen mukaan, kumpi on myöhempi). Laajennetut takuuvaihtoehdot ovat saatavilla kriittisiin sovelluksiin. Maailmanlaajuinen tekninen tuki on saatavilla sähköpostitse, puhelimitse ja online-resurssien kautta – käyttöoppaat, sovellusoppaat ja konfigurointiohjelmistot ovat kaikki mukana.

Asiakkaan tapaus

Huonekalutehdas vaati pölynkeräysjärjestelmälleen tarkkaa ilmavirran säätöä. Puhaltimien jatkuva täysi käyntinopeus oli tehotonta ja aiheutti liikaa melua.

Ratkaisu: Pääpoistopuhaltimeen asennettiin CSIVEI 7,5 kW:n kolmivaiheinen vaihtovirtapumppu, jossa paineanturi valvoo kanavan painetta puhaltimen nopeuden säätelemiseksi.

Tulokset:

1. Tuulettimen nopeus säätyy automaattisesti pölynkeräystarpeen mukaan

2.45 %:n energiansäästö osittaisen kuormituksen aikana

3. Melutaso alennettu 12 dB, mikä parantaa työoloja

4. Vähentynyt puhallinlaakerien ja hihnojen mekaaninen kuluminen

5.Järjestelmä täyttää nyt sekä ympäristövaatimukset että toiminnan tehokkuustavoitteet.
