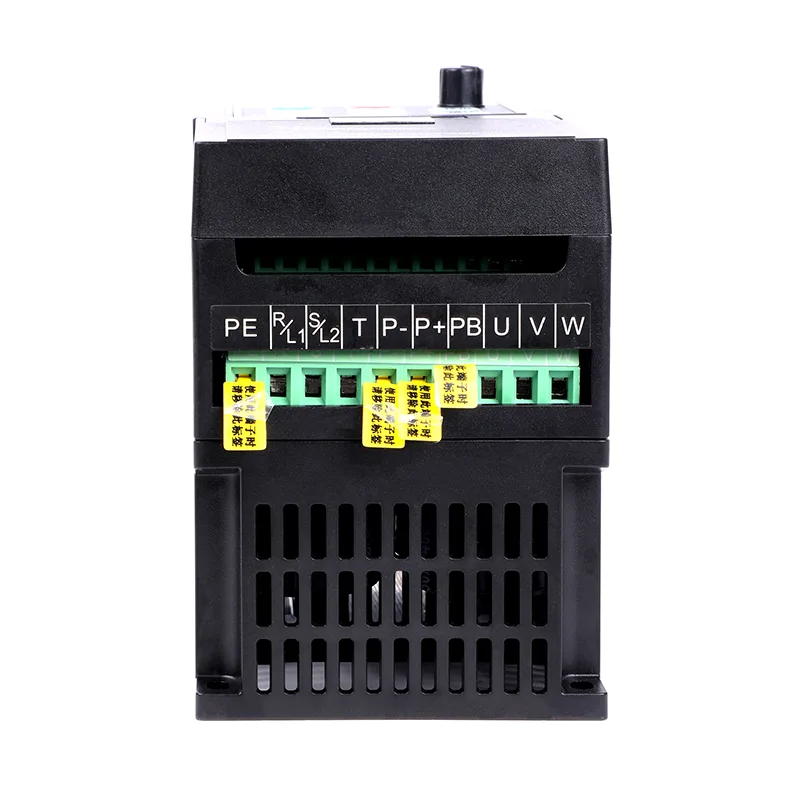

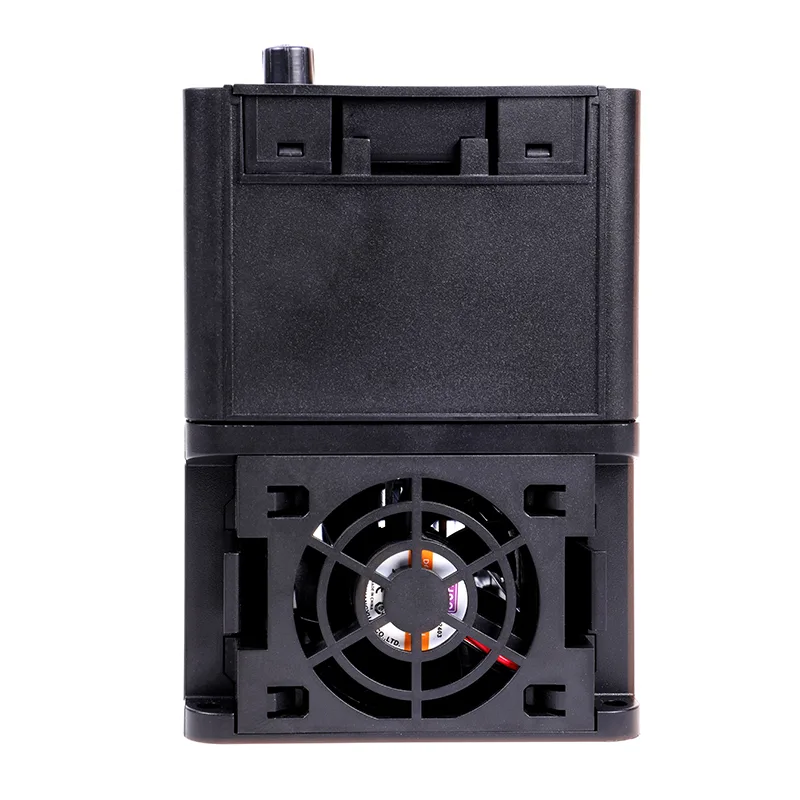

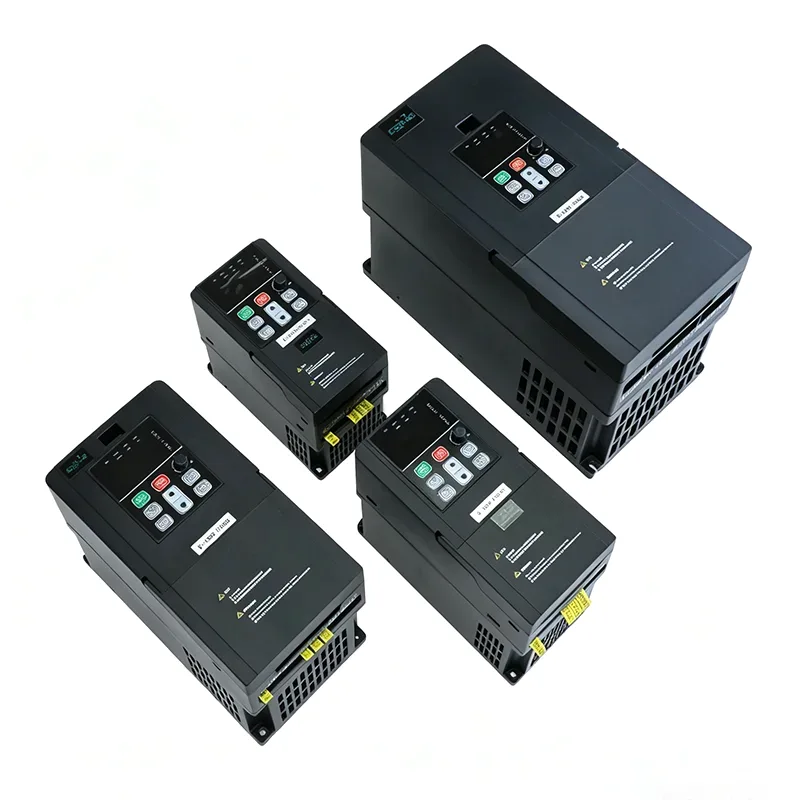

40HP 30kw 3-vaiheinen 380V VFD AC Drive

Edistyksellinen vektoriohjaus korkealla käynnistysmomentilla, sisäänrakennettu EMI-suodatin, redundantti jäähdytysjärjestelmä ja laajat tiedonsiirtovaihtoehdot, mukaan lukien Ethernet/IP ja Profinet. Vankka IP20/IP21-kotelo vahvistetuilla virtakiskoilla varmistaa vakaan toiminnan vaativimmissakin teollisuusympäristöissä.

Älykkään energianhallinnan ja kattavien diagnostiikkaominaisuuksien ansiosta CSIVEI 40HP 30kw 3 Phase 380V VFD AC Drive tarjoaa kriittisissä teollisissa prosesseissa tarvittavan tehon ja tarkkuuden.

Ydinparametrit ja tekniset tiedot

Tyypilliset sovellukset

CSIVEI 40HP 30kw 3 Phase 380V VFD AC Drive on rakennettu suuritehoisiin teollisuus- ja infrastruktuurisovelluksiin:

●  Korkeapainepumput – suolanpoistolaitokset, putkistopumput, hydraulijärjestelmät

●  Suuret kompressorit – teollisuusilma-asemat, kaasukompressorit

● Kaivoskuljettimet – pitkän matkan hihnakuljettimet, malminkäsittelyjärjestelmät

● Keskipakojäähdyttimet – suuret LVI-järjestelmät, kaukojäähdytys

● Leikkurit ja kelauskoneet – paperitehtaat, tekstiilien kelaus, langanveto

Sen energiaa säästävät algoritmit ja ennakoivat ylläpitoominaisuudet vähentävät kokonaiskustannuksia.

Energiatehokkuus ja kustannussäästöt

CSIVEI VFD -sarja auttaa teollisuuslaitoksia vähentämään energiankulutusta ja käyttökustannuksia älykkäiden moottorin ohjaus- ja energianoptimointiominaisuuksien avulla.

Automaattinen energian optimointi (AEO)– Taajuusmuuttaja tarkkailee jatkuvasti moottorin kuormitusta ja säätää automaattisesti jännitteen ja virran todellisen tarpeen mukaan. Tämä ominaisuus voi vähentää energiankulutusta 20-50 % vaihtelevan vääntömomentin sovelluksissa, kuten puhaltimissa ja pumpuissa.

Lepotila– Kun järjestelmän tarve laskee esiasetetun kynnyksen alle, taajuusmuuttaja pysäyttää moottorin automaattisesti virrankulutuksen poistamiseksi tyhjäkäynnillä. Kun kysyntä palaa, asema käynnistyy uudelleen saumattomasti.

PID-säädin– Sisäänrakennettu PID-säätö mahdollistaa paineen, virtauksen tai lämpötilan tarkan säätelyn ilman ulkoisia säätimiä, mikä varmistaa järjestelmän toiminnan optimaalisilla tehokkuuspisteillä.

Energian seuranta– Moottorin virran, jännitteen, tehon ja energiankulutuksen reaaliaikainen näyttö antaa käyttäjille mahdollisuuden seurata energiankäyttöä ja tunnistaa optimointimahdollisuudet.

UKK

Mitä eroa on V/F-ohjauksella ja vektoriohjauksella?

V/F-säätö pitää kiinteän jännite-taajuussuhteen. Se sopii hyvin puhaltimiin, pumppuihin ja yleisiin sovelluksiin, joissa tarkka nopeuden säätö ei ole kriittinen. Vektoriohjaus erottaa vuon ja vääntömomentin, jotta voit ohjata niitä itsenäisesti – tämä antaa sinulle suuremman käynnistysmomentin (jopa 150 % taajuudella 0,5 Hz) ja paremman nopeuden tarkkuuden. Anturiton vektori ei tarvitse kooderia; suljetun silmukan vektori tekee, ja se nostaa nopeuden tarkkuuden 0,1 prosenttiin. Useimmat CSIVEI-asemat tukevat molempia, joten voit valita sovelluksellesi sopivan.

Tarvitsenko ulkoisen jarruvastuksen?

Se riippuu. Jos tarvitset nopeaa hidastamista tai kuormalla on suuri hitaus – kuten sentrifugit, nosturit, nostimet tai kelauskoneet – niin kyllä, tarvitset sellaisen. Käytöissä, joissa on sisäinen jarruyksikkö, vastus käsittelee regeneratiivista energiaa ylijännitevikojen välttämiseksi ja pysäytysaikojen lyhentämiseksi. Puhaltimille ja pumpuille, joiden hidastuvuus on hitaampi, voit yleensä ohittaa sen.

Mitä viestintäprotokollia tuetaan?

Kaikissa CSIVEI-asemissa on vakiona Modbus RTU over RS485. Valinnaisia ​​moduuleja on saatavana Profibus DP:lle, Profinetille, Ethernet/IP:lle, CANopenille ja DeviceNetille. Niiden avulla voit integroida tärkeimpiin PLC- ja SCADA-järjestelmiin etävalvontaa, parametrien muutoksia ja keskitettyä ohjausta varten.

Kuinka otan aseman käyttöön ensimmäistä kertaa?

Meillä on ohjattu pikakäynnistystoiminto, joka opastaa sinut läpi olennaiset asiat muutamassa minuutissa:

Syötä moottorin tyyppikilven tiedot (teho, jännite, virta, taajuus, RPM), valitse sovellusmakro (puhallin/pumppu, kuljetin, vakiomomentti), aseta kiihtyvyys- ja hidastusajat, valitse taajuuslähde (näppäimistö, analoginen tulo, tiedonsiirto) ja suorita automaattinen viritys moottorin ohjauksen optimoimiseksi. Käsikirjassa on kaikki yksityiskohdat, ja näppäimistö on irrotettava, joten voit käyttää sitä tarvittaessa etänä.

Mitä suojauksia asemaan on sisäänrakennettu?

CSIVEI-asemat sisältävät vankan suojasarjan: ylijännite, alijännite, ylivirta, oikosulku, ylilämpötila (jäähdytyselementti), vaihehäviö tulossa tai lähdössä ja moottorin ylikuormitus (elektroninen lämpöylikuormitus, I²t). Nämä auttavat pitämään asiat toiminnassa luotettavasti ja pidentävät laitteiden käyttöikää.

Voinko käyttää useita moottoreita yhdestä VFD:stä?

Kyllä, voit ajaa useita moottoreita rinnakkain yhdestä taajuusmuuttajasta, kunhan: kokonaisvirranotto pysyy taajuusmuuttajan lähtöarvojen sisällä, jokaisella moottorilla on oma lämpöylikuormitussuoja ja käytät V/F-ohjausta (vektoriohjausta ei suositella monimoottorisissa asetuksissa). Tämä on yleistä tuuletinryhmissä, kuljetinosissa tai pumppuasemissa, joissa moottorit käyvät samalla nopeudella yhdessä.

Miten teen yleisten vikojen vianmäärityksen?

Taajuusmuuttaja näyttää vikakoodit näppäimistössä nopeaa diagnoosia varten:

● OC (ylivirta) – tarkista oikosulkujen, moottorin käämitysongelmien tai liian lyhyen kiihdytysajan varalta

● OV (ylijännite) – tarkista jarruvastus (jos käytössä) tai liian lyhyt hidastusaika

●  UV (alijännite) – tarkista syöttöteho ja johdotus

● OH (ylilämpötila) – tarkista jäähdytystuuletin, ympäristön lämpötila ja asennusvälys

● OL (ylikuormitus) – tarkista moottorin kuormitus, pidennä kiihdytysaikaa tai harkitse taajuusmuuttajan koon lisäämistä

Käsikirjassa on täydellinen vikakooditaulukko yksityiskohtaisine vaiheineen. Jos jokin ei vieläkään toimi, CSIVEI-tekninen tuki voi auttaa.

Tuleeko VFD:lle takuu ja tekninen tuki?

Kyllä. CSIVEI-asemilla on 18 kuukauden vakiotakuu valmistuspäivästä (tai 12 kuukauden asennuksesta sen mukaan, kumpi on myöhempi). Laajennetut takuuvaihtoehdot ovat saatavilla kriittisiin sovelluksiin. Maailmanlaajuinen tekninen tuki on saatavilla sähköpostitse, puhelimitse ja online-resurssien kautta – käyttöoppaat, sovellusoppaat ja konfigurointiohjelmistot ovat kaikki mukana.
