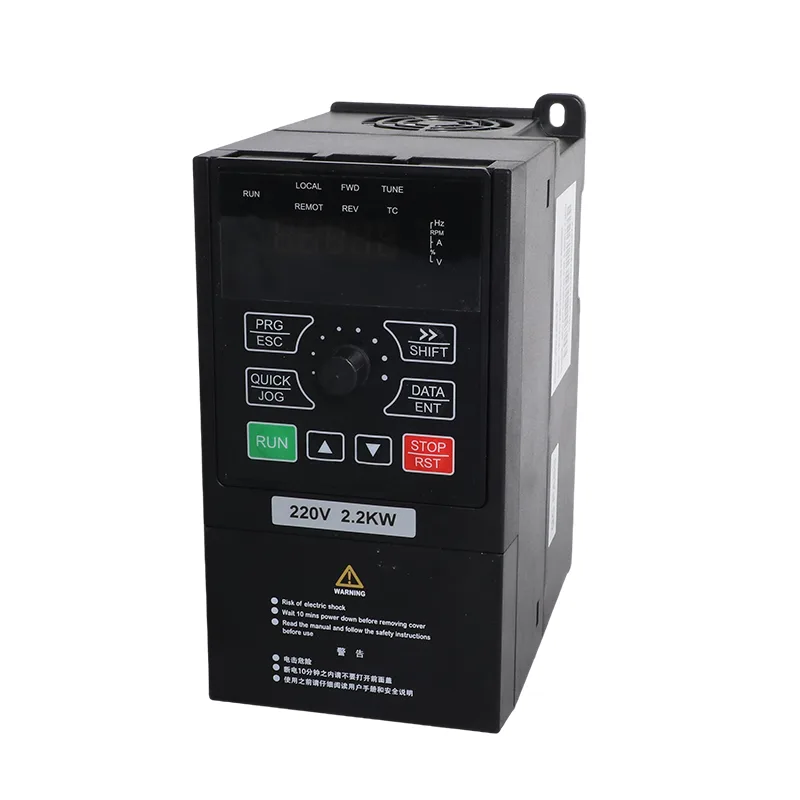

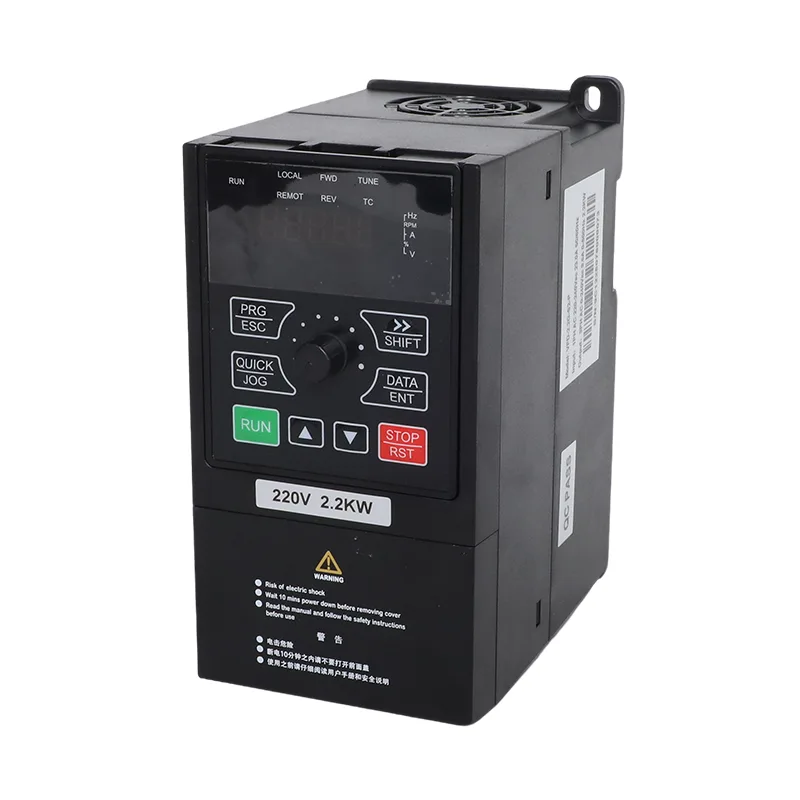

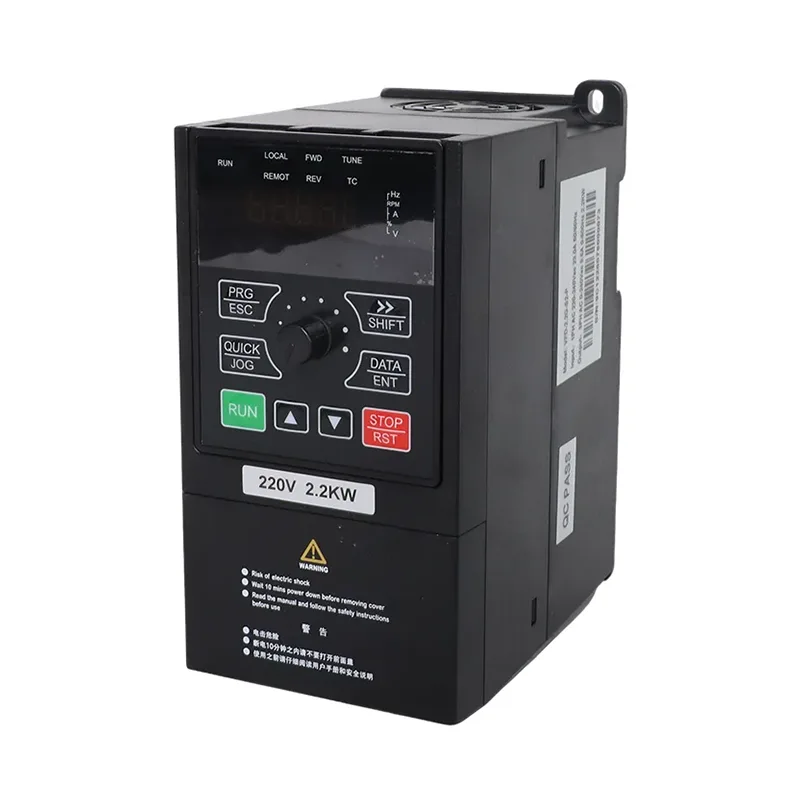

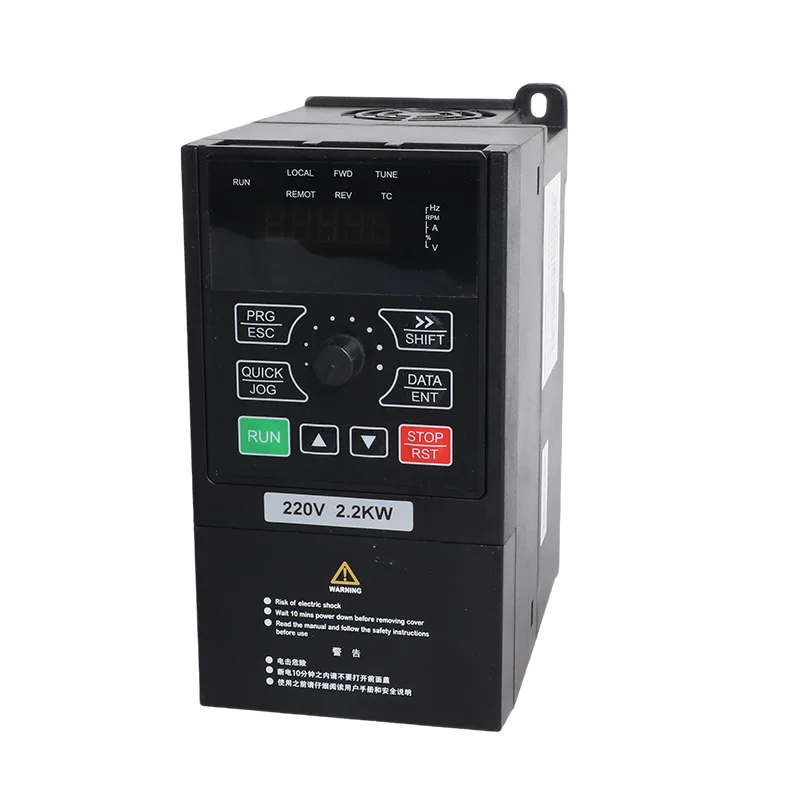

4,0 kW/5,5 kW 3-vaiheinen 380 V aurinkopumppu ja yleiskäyttöinen invertteri VFD

CSIVEI valmistaa 4.0kW/5.5kW 3-vaiheista 380V aurinkopumppua ja yleiskäyttöistä invertteriä VFD:tä kolmivaiheisiin moottorijärjestelmiin, jotka vaativat aurinkosähköpumpun ohjausta tai tavanomaista muuttuvataajuista toimintaa. Mallit VFD-PC10-4.0G-T4 ja VFD-PC10-5.5G-T4 kattavat 4,0 kW:n ja 5,5 kW:n moottoreiden nimellislähtövirrat 9 A ja 13 A. Molemmat mallit hyväksyvät kolmivaiheisen vaihtovirtasyötön 380 V (-15 %) - 440 V (+10 %).

Sarja yhdistää aurinkopumppuohjauksen yleiskäyttöiseen moottorin ohjaukseen yhdessä invertterialustassa. Valittu toimintatapa määrittää, kuinka taajuusmuuttaja hallitsee virtalähdettä ja moottorin toimintaa, kun taas sisäänrakennetut ohjaus- ja suojatoiminnot tukevat pumppuasennuksia sekä yhteensopivia puhaltimia, puhaltimia ja prosessikoneita. Kun pyydät tarjousta, anna moottorin tyyppikilven arvot ja tarkoitettu sovellus sopivan mallin ja kokoonpanon määrittämiseksi.

Kaksi toimintatilaa

4,0 kW/5,5 kW 3-vaiheinen 380 V aurinkopumppu ja yleiskäyttöinen invertteri VFD tukevat kahta toimintatilaa, jotka valitaan parametrilla P8-00.

Aurinkopumpputila — P8-00 = 1

Tässä tilassa taajuusmuuttaja käyttää aurinkosähköä yhteensopivan pumpun käyttämiseen MPPT-ohjauksella ja automaattisilla verkonvaihtotoiminnoilla. Kun aurinkosähkö on riittämätön, konfiguroitu vaihtojärjestys sallii järjestelmän käyttää verkkovirtaa. Tämä järjestely soveltuu maatalouden kasteluun, kaivon vesihuoltoon ja muihin pumppaussovelluksiin, joissa aurinkoenergiaa on saatavilla osan käyttöpäivästä.

Yleiskäyttötila — P8-00 = 0

Tässä tilassa taajuusmuuttaja toimii tavanomaisena taajuusmuuttajana yhteensopiville moottoreille, mukaan lukien pumput, puhaltimet, puhaltimet ja prosessilaitteet. Anturiton vektoriohjaus (SVC) ja V/F-ohjaus tukevat erilaisia ​​moottorin ohjausvaatimuksia käyttämättä aurinkosähköpumpputoimintoa.

CSIVEI voi määrittää toimintatilan ennen toimitusta. Tilaa voidaan muuttaa myös säätämällä P8-00, jolloin taajuusmuuttaja voidaan määrittää uudelleen toiseen sovellukseen, kun asennusvaatimukset muuttuvat. Asiaankuuluvien parametrien ja johdotuksen on vastattava valittua käyttötapaa.

Aurinkopaneeli- ja tasajännitevaatimukset

Suositeltu aurinkosähköryhmä riippuu invertterin nimellisarvosta ja moduulien sähköisistä ominaisuuksista. Taulukko B sisältää moduuli- ja merkkijonokokoonpanot kahdelle moduulivaihtoehdolle: 37±1 V:n moduulit, joiden teho on 250 W±5 Wp, ja 45±1 V:n moduuleita, joiden teho on 300 W±5 Wp.

Tärkeimmät DC-puolen rajat ovat:

Sarjaketjun jännite on arvioitava moduulin todellista katkaisujännitettä ja odotettuja käyttölämpötiloja vasten. Rinnakkaisten merkkijonojen järjestelyjen tulee noudattaa suositeltua kokoonpanoa ja sovellettavia tasavirtasuojausvaatimuksia. Ryhmän pitäminen määritetyissä jänniterajoissa on välttämätöntä invertterin oikean toiminnan kannalta.

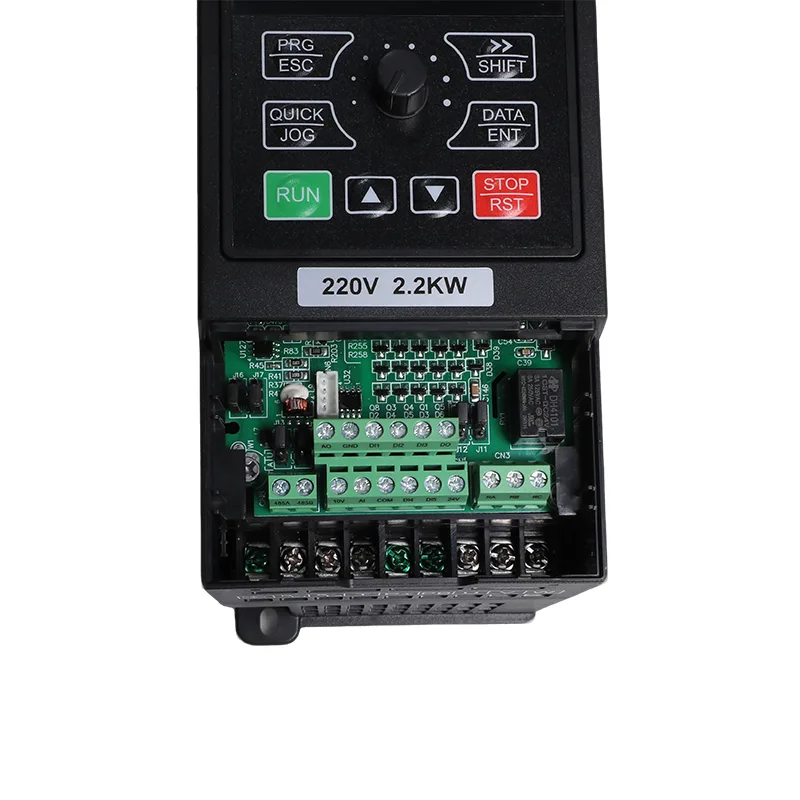

Kehys ja asennus

Molemmilla malleilla on samat kotelon mitat 245 × 142 × 181,3 mm ja asennuskuvio 107 × 235 mm. Kompakti seinä- tai kaappiasennus mahdollistaa taajuusmuuttajan liittämisen pumpun ohjausjärjestelmään muuttamatta moottorin nimellisarvoa tai sovellusta pelkästään invertterin mukaan.

Taajuusmuuttajassa on IP20-kotelointi ja se on tarkoitettu pystyasennukseen sopivaan suojattuun paikkaan. Asennussuunnittelussa tulee ottaa huomioon käyttöympäristö, sähkösuojaus, kaapelien reititys ja pääsy käyttöönottoon ja huoltoon. Yleinen käyttölämpötila-alue on -10°C - 50°C, vähennys vaaditaan yli 40°C.

Tekniset tiedot

Taulukko A. Mallin luokitukset

Taulukko B. Suositeltu aurinkopaneeli

Taulukko C. Yleiset tekniset tiedot (sama koko iMaster-sarjassa)

Tyypilliset sovellukset

iMaster VFD-PC10 -sarja yhdistää aurinkopumppujen hallinnan taajuusmuuttuvaan moottorin ohjaukseen, mikä tekee 4,0 kW:n ja 5,5 kW:n malleista sopivia erilaisiin vedenkäsittely- ja teollisuussovelluksiin.

Asennuksiin, jotka tarvitsevat sekä aurinkosähköpumppua että tavanomaista moottorin ohjausta, 4,0 kW/5,5 kW 3-vaiheinen 380 V aurinkopumppu ja yleiskäyttöinen invertteri VFD voidaan määrittää aiottuun käyttöön ja konfiguroida sen mukaisesti.

Vesijärjestelmissä, jotka vaativat paineensäätöä, sisäänrakennettu PID-toiminto voi käyttää sopivaa takaisinkytkentäsignaalia moottorin toiminnan säätämiseen konfiguroidun asetusarvon ympärille. Oikein valitulla painelähettimellä ja oikein konfiguroiduilla ohjausparametreilla taajuusmuuttaja voi säätää järjestelmän painetta tarpeen muuttuessa. Lopulliset asetukset riippuvat pumpusta, moottorista ja sovelluksesta.

Tekniset kohokohdat

1. Automaattinen vaihto aurinkoenergiasta verkkoon

2. Sisäänrakennettu PID-säätö

Sisäänrakennettu PID tukee suljetun kierron paineen, virtauksen tai lämpötilan säätöä. Asetusarvo- ja takaisinkytkentälähteet valitaan käytettävissä olevien FC-ryhmän parametrien avulla.

3. Avain PV ja moottorin puolisuoja

4. Moottorin ohjaus ja tiedonsiirto

Yleiskäyttötila tukee SVC- ja V/F-ohjausta, 150 %:n ylikuormituskapasiteettia 60 sekunnin ajan ja RS485-tiedonsiirtoa Modbus RTU:n kanssa.

5. Kaksi konfiguroitavaa toimintatilaa

P8-00 = 1: aurinkopumpputila. P8-00 = 0: yleiskäyttöinen invertteritila. CSIVEI voi asettaa toimintatilan ja pyydetyt parametrit ennen toimitusta.

FAQ

Miksi 4 kW:n malli tarvitsee 20 moduulia, kun taas 5,5 kW käyttää 18 x 2?

4 kW:n yksikkö käyttää yhtä merkkijonoa, joten jono on rakennettu pidempään 550–750 VDC:n ikkunan saavuttamiseksi. 5,5 kW:n yksikkö tarvitsee suunnilleen kaksinkertaisen tehon, joka on helpompi saavuttaa kahdella rinnakkaisella 18:n merkkijonolla. Molemmat jäävät alle 900 VDC:n maksimiarvon.

Voinko asentaa tämän jälkikäteen olemassa olevaan verkkoon kytkettyyn pumppuun?

Kyllä, ja se on yleisin asennus. Jätä pumppu ja kaapelointi rauhaan, lisää ryhmä ja DC-katkaisin ja kytke olemassa oleva syöttö liittimiin R, S ja T. Aseta P8-15 arvoon 0 automaattista vaihtoa varten. Aurinko kantaa päiväkuorman ja verkko ottaa vallan, kun aurinkoa ei ole tarpeeksi.

Kuinka pysäytän pumpun, kun säiliö on täynnä?

Asenna uimuri- tai tasokytkin liittimeen DI2 tai DI3. Liittimen napaisuus on asetettu F6-10, joten kumpi tahansa kosketinjärjestely toimii. Voit myös käyttää AI-vesitason tunnistusta asettamalla P8-18 arvoon 1 ja säätämällä täyden kynnyksen parametrissa P8-19 ja nukkumisviivettä parametrissa P8-20.

Mitä vikoja näen kentällä?

Yleisimmät ovat A01 heikko aurinkosähkö, A02 tankki täynnä, A03 veden puute ja A04 moottorin alikuormitus. Laitteistoviat E01-E30 kattavat ylivirran, ylijännitteen, alijännitteen, vaihehäviön ja ylilämpötilan, E43 viallisessa tasoanturin ja E44 alikuormitustilanteessa, joka ei poistu.

Onko taajuusmuuttaja suojattu, jos pumpun kaapeli on vaurioitunut?

Kyllä. Lähtövaiheen katoamissuoja ja moottorin oikosulkujen tunnistus virran kytkemisen yhteydessä ovat vakiovarusteita sekä ylivirran, ylijännitteen, alijännitteen, ylilämpötilan ja ylikuormituksen kanssa.

Voinko käyttää sitä koneessa, jolla ei ole mitään tekemistä veden kanssa?

Kyllä. Yleiskäyttötilassa se on vakio kolmivaiheinen invertteri puhaltimille, puhaltimille, kompressoreille ja prosessipumpuille, SVC- tai V/F-ohjauksella, PID:llä ja Modbusilla. Tilaa se tässä tilassa ja se saapuu työhön määritettynä. Ja aurinkopumpputilassa ostettua yksikköä voi siirtää jälkikäteen P8-00:lla.

Voimmeko asettaa omat oletusparametrimme ennen toimitusta?

Kyllä. Kerro meille moottorin tehot, paneelin kokoonpano ja haluamasi paikkakohtaiset asetukset, ja lataamme ne ennen kuin laite lähtee. Tämä säästää käyttöönottoaikaa paikan päällä, ja siksi monet jakelijat ostavat konfiguroituna oletuksena.
