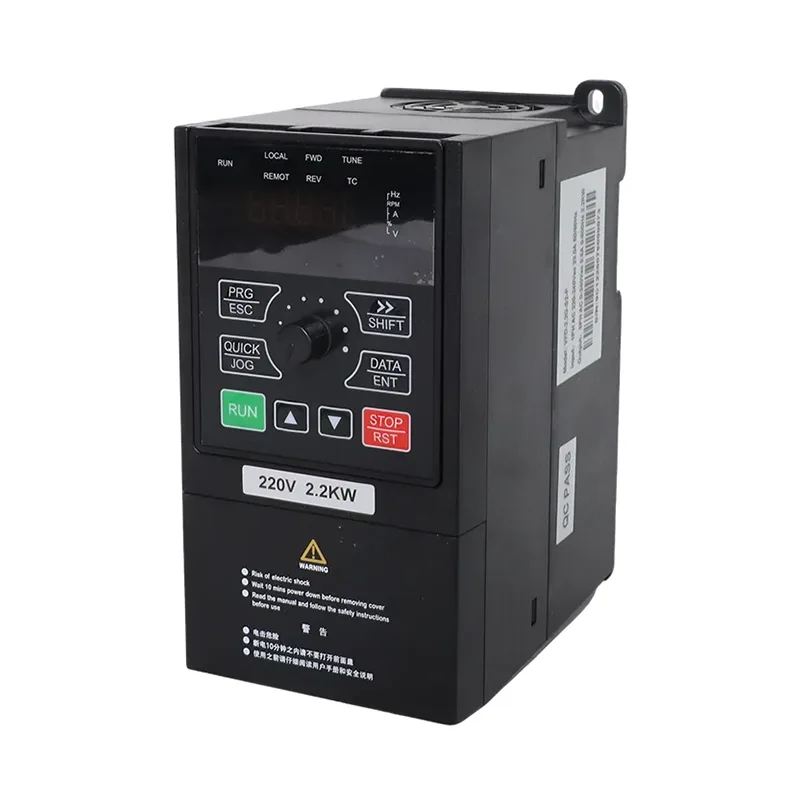

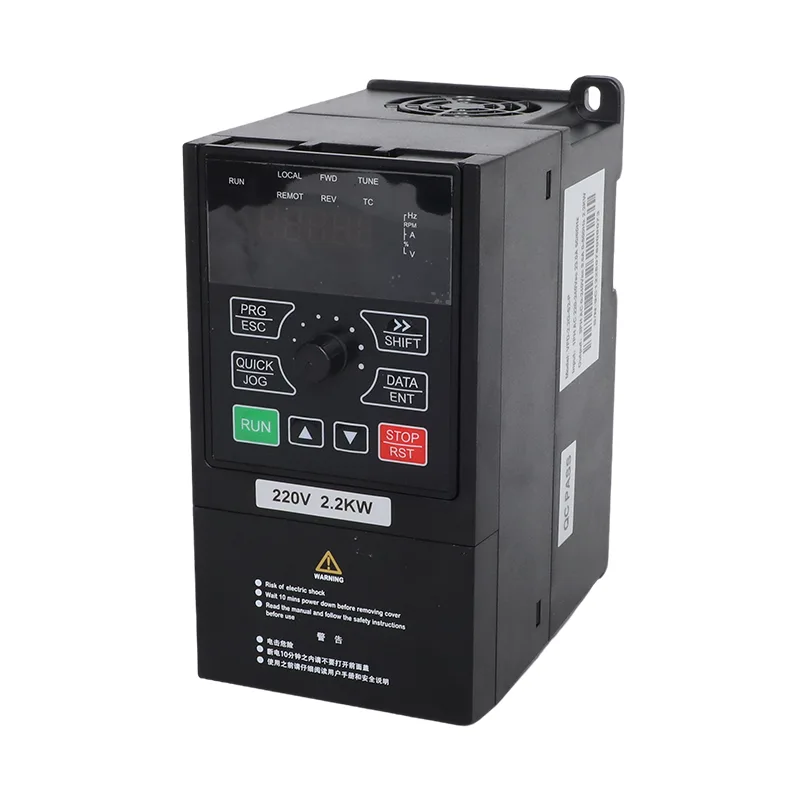

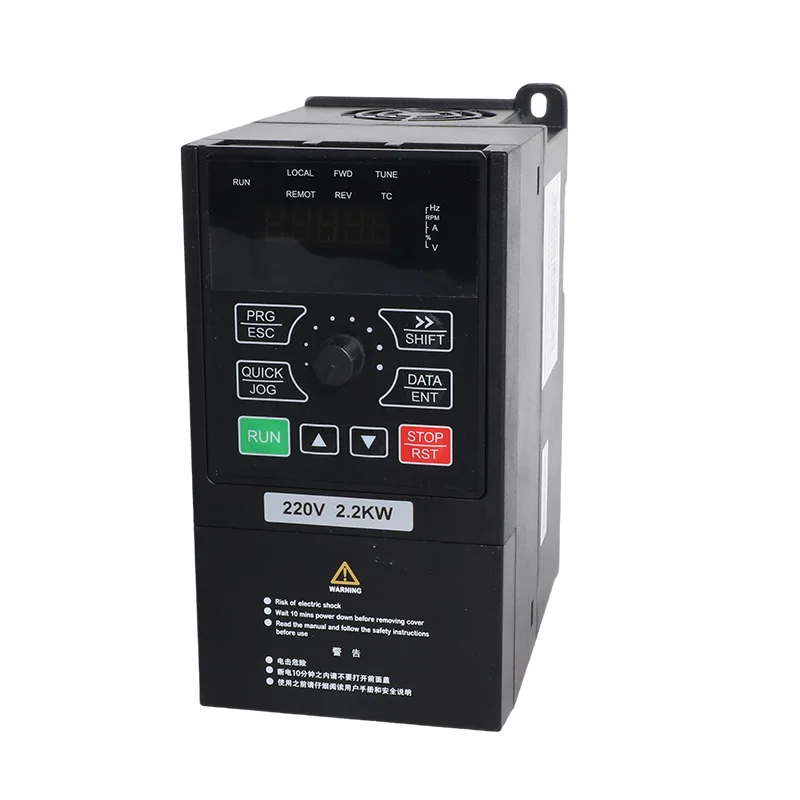

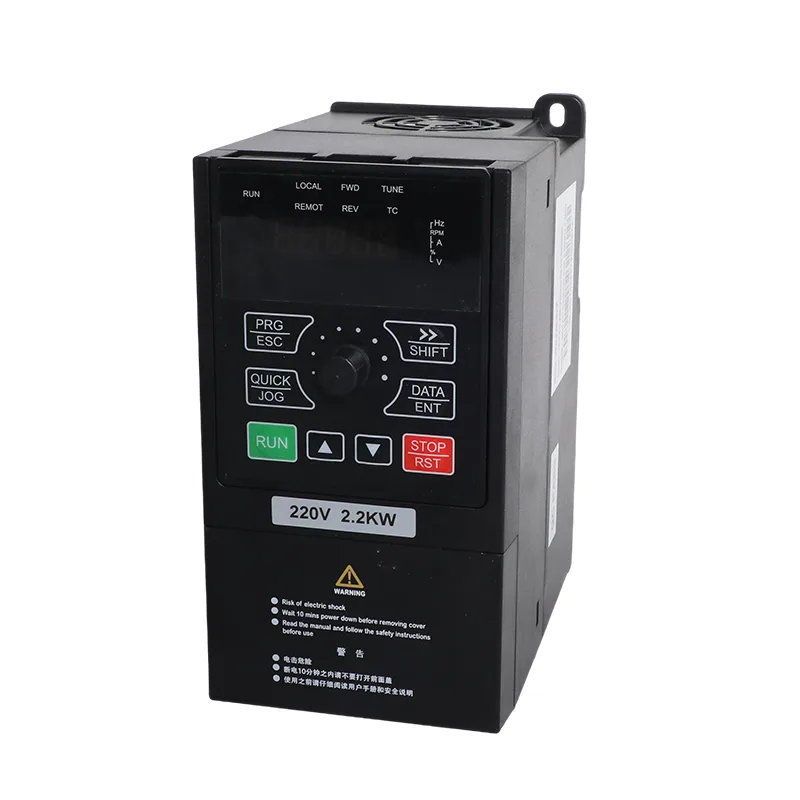

CSIVEI 4,0 kW/5,5 kW 1-vaiheinen 230 V aurinkopumppu ja yleiskäyttöinen invertteri VFD on tarkoitettu kohteisiin, joissa on käytettävä 4,0 kW tai 5,5 kW moottoreita, mutta joissa on yksivaiheinen vaihtovirtalähde kolmivaiheisen sähköliitännän sijaan. VFD-PC10-4.0G-S2-MK tuottaa 17 A lähtövirtaa, kun taas VFD-PC10-5.5G-S2-MK 25 A. Niiden luetellut AC-tulovirrat ovat 32 A ja 45 A, joten syöttöpiiri, katkaisija ja kaapeli on valittava todellista tulovirtaa varten.
DC-puolella taajuusmuuttaja hyväksyy aurinkosähköryhmän, joka on määritetty sen jänniterajoja varten. Suositeltu MPPT-alue on 250–350 VDC, suositeltu avoimen piirin jännitealue on 360–430 VDC ja maksimi DC-tulojännite 450 VDC. Nämä rajat ovat erityisen tärkeitä, kun jouset on kytketty rinnan tai kun ryhmä toimii kylmissä olosuhteissa, joissa moduulin avoimen piirin jännite voi nousta.
Aurinkopumpputila (P8-00 = 1): Taajuusmuuttaja käyttää MPPT:tä aurinkosähköpumppaukseen ja tarjoaa pumppuun liittyviä toimintoja, kuten heikon valon käsittelyn, alikuormitussuojauksen ja vesitason ohjausvaihtoehdot. Kun verkon varmuuskopiointi on osa asennusta, vaihtoparametrit ja ulkoinen kytkentäjärjestely on konfiguroitava ohjeen mukaisesti.
Yleiskäyttötila (P8-00 = 0): Taajuusmuuttaja toimii perinteisenä taajuusmuuttajana, jossa on SVC- tai V/F-ohjaus, sisäänrakennettu PID- ja RS485 Modbus RTU -tiedonsiirto. Tätä tilaa voidaan käyttää yhteensopiville pumpuille, puhaltimille, puhaltimille ja muille moottorikäyttöisille laitteille ilman aurinkopumpun ohjaustoimintoa.
Toimintatila voidaan asettaa ennen toimitusta ja muuttaa P8-00:lla, kun sovelluksen vaatimukset muuttuvat. Tämä antaa jakelijoille ja asentajille tavan määrittää käyttötarkoitus, mutta silti mahdollisuus konfiguroida taajuusmuuttaja myöhemmin uudelleen sopivien moottorin nimellisarvojen, johdotuksen ja parametriasetusten mukaan.
Aurinkoenergian pumppaamiseen 4,0 kW/5,5 kW 1-vaiheinen 230 V aurinkopumppu ja yleiskäyttöinen invertteri VFD käyttää mallikohtaista merkkijonoa: 4,0 kW:n versiossa käytetään kahta rinnakkaista ketjua, kun taas 5,5 kW:n versiossa kolme. 37±1 V, 250 W±5 Wp moduuleilla taulukossa on 11 moduulia merkkijonoa kohden; 45±1 V, 300 W±5 Wp moduuleilla se määrittää 9 moduulia merkkijonoa kohden. Ennen kuin liität ryhmän, laske johdon avoimen piirin jännite valittujen moduulitietojen ja paikallisten lämpötilaolosuhteiden perusteella ja pidä se taajuusmuuttajan ilmoittamissa rajoissa.
Asennuksissa, jotka käyttävät varastosäiliötä tai riippuvat kaivon veden saatavuudesta, taajuusmuuttaja tukee vesitason tulovaihtoehtoja ja alikuormitussuojausta. Tekoälyn vedenpinnan tunnistus voidaan määrittää parametrilla P8-18, kynnys ja lepotilaviive asetettuna parametreilla P8-19 ja P8-20. Alikuormituksen nollaustoiminto konfiguroidaan parametrilla P8-26. Nämä toiminnot auttavat koordinoimaan pumpun toimintaa säiliön tason ja veden saatavuuden kanssa, kun oikeat anturit ja parametrit on asennettu.
| Tuote | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Soveltuva moottori | 4,0 kW / 5 hv | 5,5 kW / 7,5 hv |
| Nimelliskapasiteetti | 5,9 kVA | 11 kVA |
| Tulovirta | 32 A | 45 A |
| Lähtövirta | 17 A | 25 A |
| AC-tulojännite | AC 1 PH 220 V (-15 %) - 240 V (+10 %) | |
| Max. DC-tulojännite | 450 VDC | |
| Suositeltu Voc-alue | 360-430 VDC | |
| Suositeltu MPPT-alue | 250-350 VDC | |
| Aloitusjännitealue | 160 - 450 VDC, parametrisäädettävä | |
| Nimellislähtöjännite | 3 PH tai 1 PH 220 V AC | |
| Melutaso | 50 dBA max. |
| Malli | 37±1 V moduulit, 250 W±5 Wp | 45±1 V moduulit, 300 W±5 Wp | ||
| Moduulit per merkkijono | jouset | Moduulit per merkkijono | jouset | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Tuote | Erittely |
| Nimellistaajuus | 50/60 Hz |
| Tulotaajuusalue | ±5 % (47,5–63 Hz) |
| Lähtöjännite | 0 tulojännitteeseen |
| Lähtötaajuus | 0,1 - 500 Hz |
| Maksimitaajuus | 0 - 500 Hz (SVC- ja V/F-ohjaus) |
| Kantoaaltotaajuus | 0,8 kHz - 8 kHz, säädetään automaattisesti latautumaan (jopa 16 kHz tuettu) |
| Taajuusresoluutio | Digitaalinen asetus 0,01 Hz; analoginen asetus 0,025 % maksimitaajuudesta |
| Ohjaustila | Anturiton vektoriohjaus (SVC); V/F ohjaus |
| Käynnistysmomentti | 0,5 Hz / 150 % (SVC) |
| Nopeusalue | 1:100 (SVC) |
| Nopeuden vakauden tarkkuus | ±0,5 % (SVC) |
| Ylikuormituskapasiteetti | 150 % nimellisvirta 60 s; 170 % 12 s; 190 % 1,5 s |
| Vääntömomentin lisäys | Automaattinen vääntömomentin lisäys; manuaalinen lisäys 0,1 % - 30,0 % |
| V/F käyrä | Lineaarinen, monipiste- ja neliökäyrä (1,2 / 1,4 / 1,6 / 1,8 / 2,0 teho) |
| V/F-erottelu | Täysi erottelu, puolierotus |
| Kiihtyvyys / hidastus | Lineaarinen tai S-käyrä, 0,0 - 6500,0 s |
| DC-jarrutus | Aloitustaajuus 0,00 Hz maksimitaajuuteen; aika 0,0 - 36,0 s; nykyinen 0,0 % - 100,0 % |
| JOG-ohjaus | JOG-taajuus 0,00 Hz maksimitaajuuteen (oletus 5 Hz); kiihtyvyys/hidastus 0,0 - 6500,0 s |
| Sisäänrakennettu PID | Kyllä, paine-, virtaus- tai lämpötilasuljetulle piirille ilman ulkoista säädintä |
| AVR | Lähtöjännite pysyy vakaana, kun verkon jännite vaihtelee |

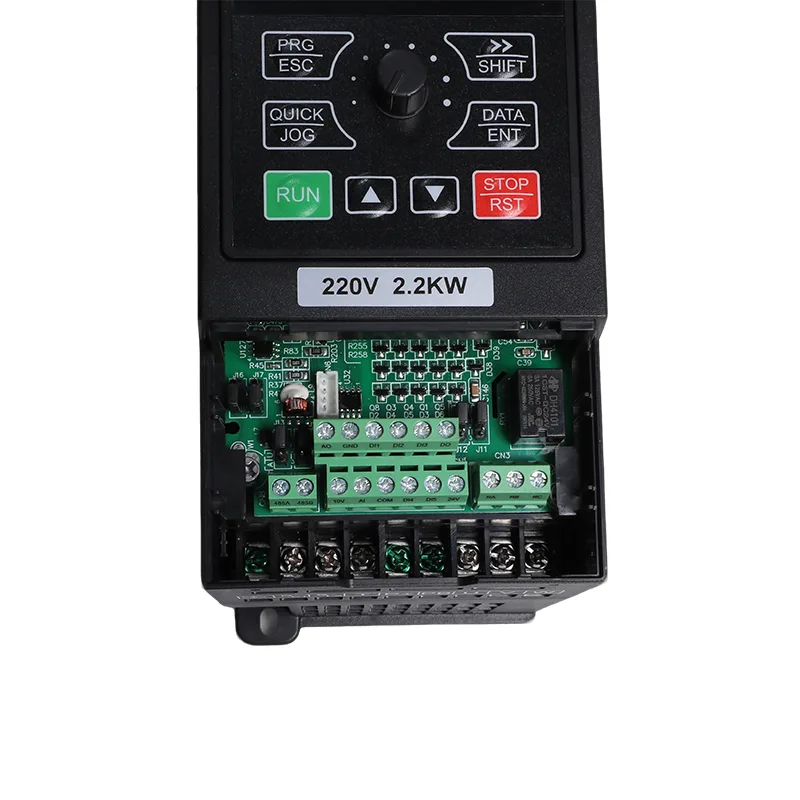

| Tuloliittimet | 5 digitaalista tuloa, DI5 tukee nopeaa pulssia aina 50 kHz asti; 1 analoginen tulo 0-10 V tai 0-20 mA; 1 näppäimistön potentiometritulo |
| Lähtöliittimet | 1 nopea pulssilähtö 50 kHz asti; 1 relelähtö; 1 analoginen lähtö 0-20 mA tai 0-10 V |
| Viestintä | RS485, Modbus RTU |
| Suojaus | Moottorin oikosulun tunnistus käynnistettäessä, lähtövaihehäviö, ylivirta, ylijännite, alijännite, ylilämpötila, ylikuormitus, alikuormitus, heikko valo |
| Käyttölämpötila | -10 °C - 50 °C; vähennetään 1 % per 1 °C yli 40 °C:ssa |
| Varastointilämpötila | -20 °C - 60 °C |
| Kosteus | RH alle 95 %, ei kondensaatiota |
| Korkeus | Alle 1000 m; vähennä 1 % 100 metriä kohden 1000 metristä 3000 metriin |
| Tärinä | Alle 5,9 m/s² (0,6 g) |
| Kotelo | IP20, seinäkiinnitys tai kaappi, pystyasennus |
| Jakelujärjestelmä | TN, TT |
| EMC / turvallisuus | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kW ja 5,5 kW mallit tarjoavat 17 A ja 25 A lähtövirtaa. SVC-käynnistysmomentiksi on määritetty 150 % taajuudella 0,5 Hz ja ylikuormituskapasiteetti 150 % nimellisvirralla 60 sekunnin ajan. Niiden 32 A ja 45 A tulovirran nimellisarvot tekevät oikean jännitteen, katkaisijan ja kaapelin valinnan välttämättömäksi.
4,0 kW:n mallissa käytetään kahta ketjua ja 5,5 kW:n mallissa kolme. Pidä ryhmä suositellulla 360–430 VDC avoimen piirin alueella ja 450 VDC:n maksimialueella; käytä PV-katkaisijaa ja yhdistinlaatikkoa rinnakkaisille kieleille.
Alikuormitussuoja ja konfiguroitava vedenpinnan tunnistus tukevat pumpun sammuttamista ja uudelleenkäynnistystä, kun asianmukaiset tulot ja parametrit on asetettu.
P8-00 valitsee aurinkopumpputilan tai yleistilan. Jälkimmäinen tukee SVC/V/F-ohjausta, sisäänrakennettua PID:tä ja RS485 Modbus RTU:ta.
Käytä tyypin II ylijännitesuojalaitetta, kun ryhmä on yli 10 metrin päässä asemasta. Käsikirja suosittelee lähtöreaktoria, kun pumppukaapeli on yli 50 m.
4,0 kW/5,5 kW 1-vaiheinen 230 V aurinkopumppu ja yleiskäyttöinen invertteri VFD on tarkoitettu asennuksiin, jotka tarvitsevat 4,0 kW tai 5,5 kW moottorin tehon, mutta eivät voi käyttää kolmivaiheista sähkönsyöttöä. Sen aurinkopumppukokoonpano sopii vesisovelluksiin, kun taas yleiskäyttötila laajentaa sen käytön yhteensopiviin moottorikäyttöisiin laitteisiin.
5,5 kW:n mallin ilmoitettu tulovirta on 45 A. Syöttö, katkaisija ja kaapeli on mitoitettu asennusvirran ja sovellettavien sähkövaatimusten mukaan. Aurinkokäyttö voi vähentää verkosta otettavan energian määrää, kun aurinkovoimaa on saatavilla, mutta verkon todellinen käyttö riippuu ryhmästä, pumpun kuormituksesta ja käyttöolosuhteista.
Suositeltu ryhmäkokoonpano tarjoaa enemmän aurinkosähkökapasiteettia korkeamman nimellisarvon 5,5 kW mallille. Taulukossa B on kolme rinnakkaista merkkijonoa 5,5 kW:n versiolle ja kaksi 4,0 kW:n versiolle. Vahvista ryhmän kokonaisteho, avoimen piirin jännite ja virta moduulin ja invertterin määritysten mukaisesti.
PV- ja verkkoliitäntöjen, kytkinlaitteiden ja parametriasetusten on noudatettava valitun toimintatilan iMaster-käsikirjaa. Älä sulje aurinko- ja verkkokytkimiä samanaikaisesti, ellei määritetty piiri ja suojajärjestely sitä nimenomaisesti salli. Käyttöönotto- ja vaihtoasetukset, mukaan lukien P8-15, tulee soveltaa valmistajan kytkentäkaavion mukaisesti.
Kokoa kaapeli ryhmän virran, kaapelin pituuden, asennusolosuhteiden ja sovellettavien sähkövaatimusten mukaan. Käytä aurinkosähkön ulkokäyttöön sopivaa kaapelia. Asennusohjeet määrittelevät DC-katkaisijan PV-tuloon ja aurinkosähköyhdistimen kotelon, kun jouset on kytketty rinnan.
Alikuormitussuoja on varustettu olosuhteiden, kuten vesikuormituksen häviämisen, havaitsemiseksi. Toimitetut parametritiedot sisältävät 25 %:n tunnistustason, 60 s:n vahvistusajan ja 120 s nollausviiveen. Jos tasoanturia käytetään ja se epäonnistuu, taajuusmuuttaja voi raportoida E43:n. Tarkista konfiguroidut kynnykset ja viiveet todellisen pumpun ja asennuksen suhteen.
Kyllä. P8-00 valitsee aurinkopumpputilan tai yleistilan. Yleiskäyttötila tukee SVC- tai V/F-ohjausta, sisäänrakennettua PID:tä ja Modbus RTU:ta. CSIVEI voi asettaa pyydetyn tilan ennen toimitusta, ja toimintatilaa voidaan muuttaa myöhemmin parametriasetuksen kautta, kun sovellus ja johdotus sopivat.
OEM-brändäyksestä ja toimitusta edeltävien parametrien konfiguroinnista voidaan keskustella kysyessä. Anna tarvittava määrä ja tarrataidetta, jotta CSIVEI voi vahvistaa saatavilla olevan järjestelyn, hinnan ja aikataulun.
