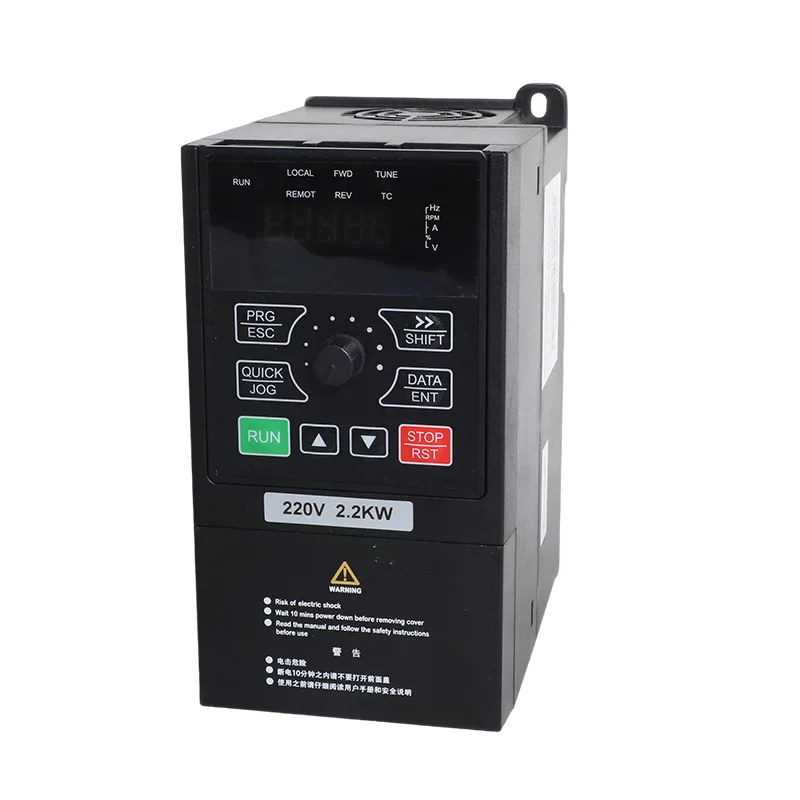

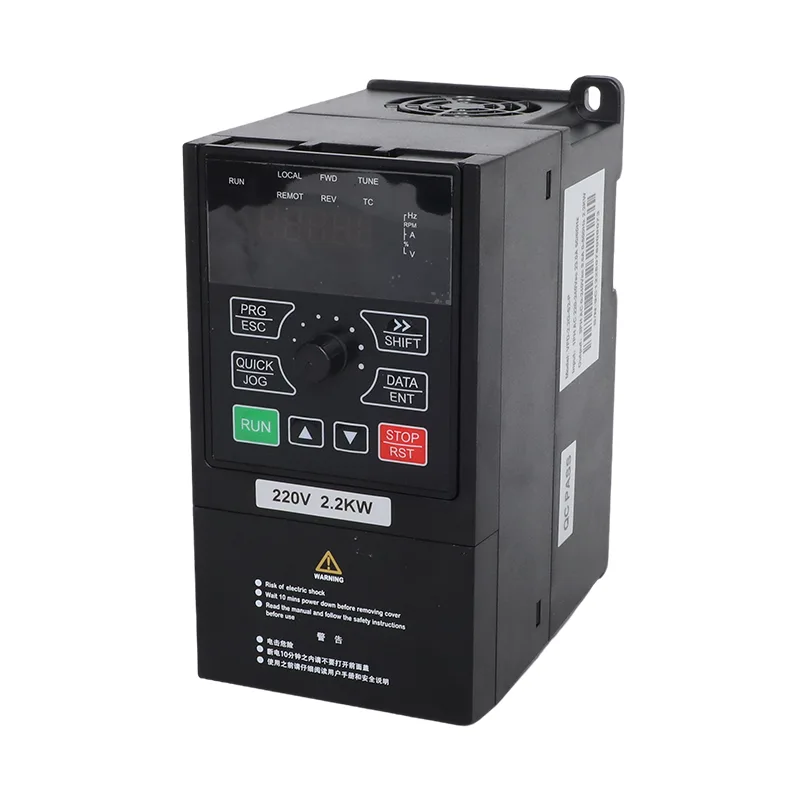

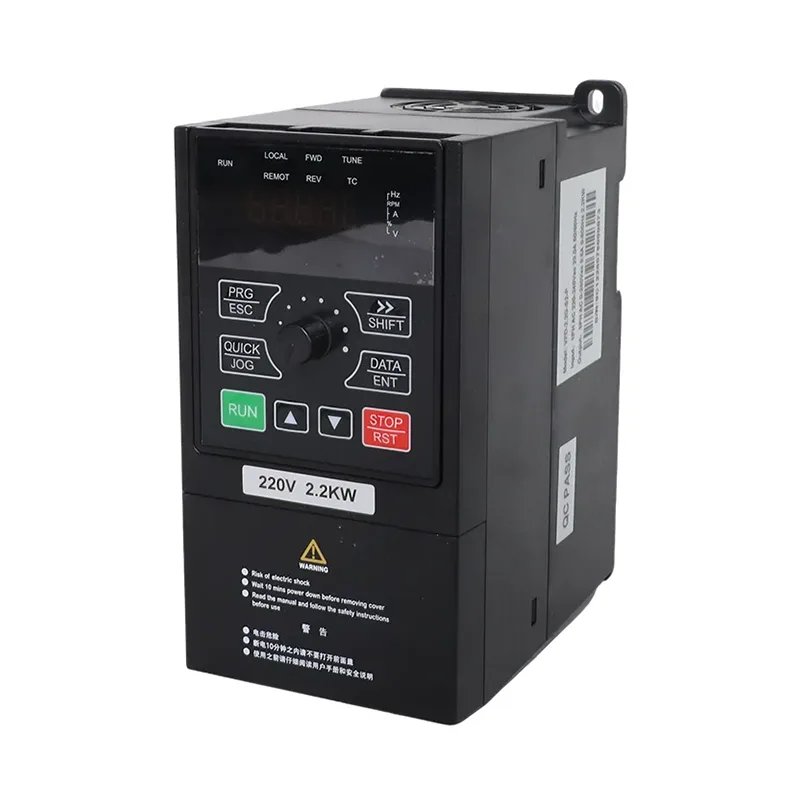

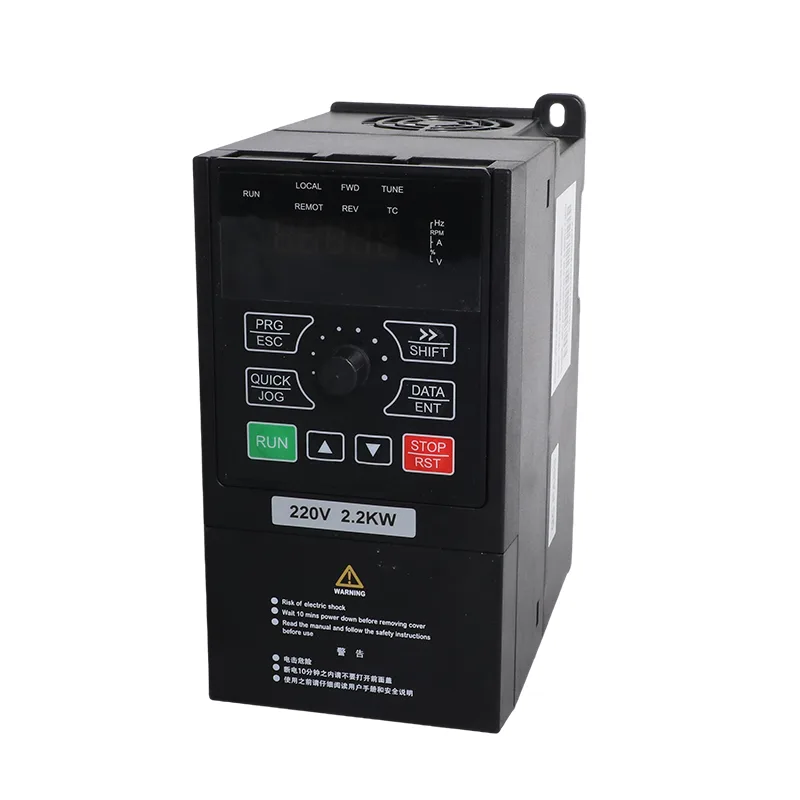

30kW/37kW 3-vaiheinen 380V aurinkopumppu ja yleiskäyttöinen invertteri VFD

30kW/37kW 3-vaiheinen 380V aurinkopumppu ja yleiskäyttöinen invertteri VFD on saatavana kahdessa mallissa: VFD-PC10-30G-T4-MK ja VFD-PC10-37G-T4-MK. Molemmat käyttävät kolmivaiheista vaihtovirtatuloa ja tukevat aurinkopumppua tai yleiskäyttöä valitun konfiguraation mukaan.

Aurinkopumppusovelluksissa taajuusmuuttaja ohjaa pumpun moottoria aurinkosähköjärjestelmän teholla. Yleiskäyttötilassa se tarjoaa säädettävätaajuisen moottorin ohjauksen yhteensopiville teollisuuslaitteille. Mallin valinta riippuu moottorin nimellistehosta ja -virrasta, pumpun käyttöolosuhteista, käytettävissä olevasta virtalähteestä ja tarvittavista ohjaustoiminnoista.

Toimintatilat

30kW/37kW 3-vaiheisen 380V aurinkoenergiapumpun ja yleiskäyttöisen invertterin VFD käyttötapa valitaan parametrilla P8-00 soveltuvan mallikonfiguraation mukaan.

1. Aurinkopumpputila

Aurinkopumpputila on tarkoitettu aurinkosähköjärjestelmän toimittamiin pumppusovelluksiin. Tässä tilassa lueteltuja ohjaustoimintoja ovat maksimitehopisteen seuranta (MPPT) ja heikon valon suojauslogiikka.

PV-ryhmä on konfiguroitava taajuusmuuttajan määrittämien tasajänniterajojen sisällä. Pumpun teho riippuu käytettävissä olevasta aurinkoenergiasta, moottorin vaatimuksista, pumpun ominaisuuksista ja käyttöpaikan olosuhteista.

Jos verkko- tai generaattorivarmistus tarvitaan, tulon kytkentäjärjestelyn ja johdotuksen on noudatettava sovellettavaa mallikaaviota. Varmista, tarvitaanko ulkoisia kytkentäkomponentteja valittuun asennukseen sen sijaan, että oletetaan, että kaikki vaihtotoiminnot sisältyvät taajuusmuuttajaan.

2. Yleiskäyttöinen invertteritila

Yleiskäyttötila on tarkoitettu yhteensopiville moottorikäyttöisille laitteille, jotka vaativat säädettävää taajuutta. Listattuihin toimintoihin kuuluvat SVC- ja V/F-ohjaus, sisäänrakennettu PID, säädettävä kiihtyvyys ja hidastus sekä Modbus RTU -kommunikaatio.

Käyttötila ja parametriasetukset on määritettävä käyttöönoton yhteydessä. Noudata tarkan mallin käyttöohjetta, kun määrität ohjauslähdettä, moottoritietoja, tuloliittimiä ja käyttökomentoja.

Tekniset tiedot

Taulukko A. Mallin luokitukset

Taulukko B. Suositeltu aurinkopaneeli

Kun suunnittelet PV-taulukkoa, käsittele yllä olevia konfiguraatioita referenssijärjestelyinä yleisten mitoitussääntöjen sijaan. Varmista moduulin tekniset tiedot, pumpun käyttöolosuhteet ja paikan vaatimukset ennen ryhmän viimeistelyä.

PV-sarjan suunnittelussa on otettava huomioon todellinen avoimen piirin jännite (Voc), käyttöjännite, moduulin lämpötilakertoimet ja paikan minimilämpötila. Varmista, että laskettu kylmän sään merkkijono Voc ei ylitä taajuusmuuttajan suurinta DC-tulojännitettä ja että odotettu käyttöjännite on yhteensopiva sen MPPT-alueen kanssa. Lopullisessa kokoonpanossa tulee ottaa huomioon myös pumpun moottorin teho, dynaaminen kokonaiskorkeus, päivittäinen vedentarve ja paikan päällä olevat aurinkoolosuhteet.

Taulukko C. Yleiset tekniset tiedot (sama iMaster-valikoimassa)

Tekniset ominaisuudet

1. MPPT- ja PV-jännitealue

Taajuusmuuttajan suurin sallittu DC-tulojännite on 900 VDC ja suositeltu MPPT-käyttöalue 450–600 VDC. Nämä arvot palvelevat eri tarkoituksia: suurin tulojännite on yläraja, kun taas MPPT-alue liittyy normaaliin aurinkosähkön toimintaan.

Matriisin katkojännite ja käyttöjännite on arvioitava erikseen järjestelmän suunnittelussa. Älä käytä maksimitulojännitettä PV-ryhmän tavoitekäyttöjännitteenä.

2. Moottorin ohjaus

Ohjausmenetelmät ovat sensorless vector control (SVC) ja V/F-ohjaus. SVC:ssä määritetty käynnistysmomentti on 150 % taajuudella 0,5 Hz. Listattu nopeusalue on 1:100 ja nopeuden vakauden tarkkuus on ±0,5 %.

Moottorin todellinen suorituskyky riippuu moottorin parametreista, kuormitusominaisuuksista, asennusolosuhteista ja käyttöönottoasetuksista.

3. PID ja tiedonsiirto

Sisäänrakennettua PID-toimintoa voidaan käyttää suljetun kierron ohjaussovelluksissa, joihin liittyy painetta, virtausta tai lämpötilaa, kun tarvittavat anturit ja järjestelmän konfiguraatio ovat saatavilla.

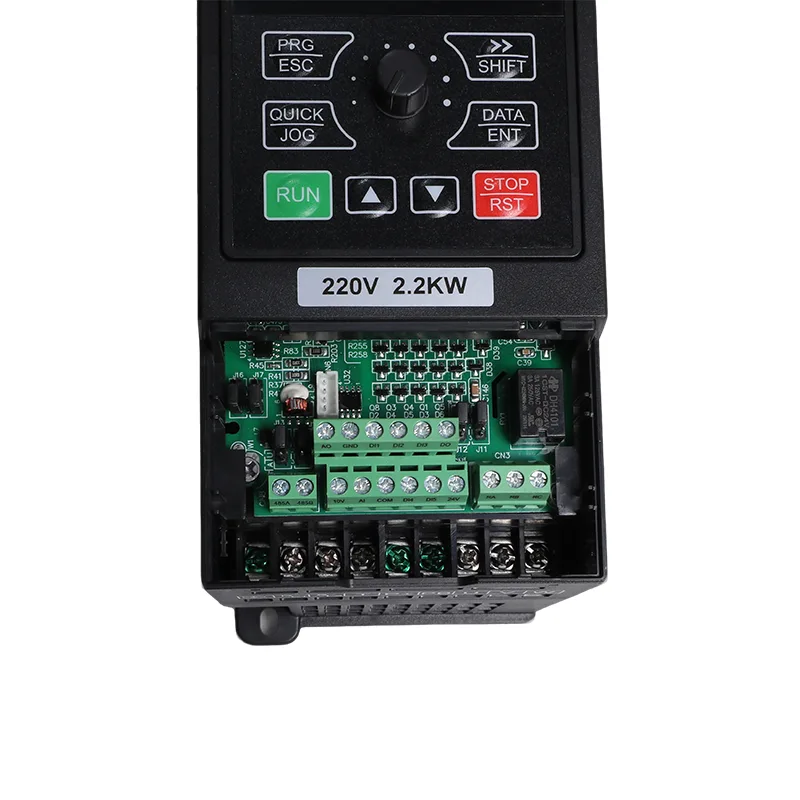

Tiedonsiirto tapahtuu RS485:n kautta Modbus RTU:ta käyttäen. Käytettävissä olevat digitaaliset ja analogiset tulot ja lähdöt tukevat konfiguroituja ohjaus- ja valvontatoimintoja.

4. Suojaustoiminnot

• Moottorin oikosulun tunnistus virran kytkemisen yhteydessä
• Lähdön vaihekatkossuoja
• Ylivirtasuojaus
• Yli- ja alijännitesuoja
• Ylikuumenemissuoja
• Yli- ja alikuormitussuoja
• Heikon valon suojaus

Suojaustoiminnot eivät korvaa oikeaa moottorin valintaa, sähkösuojausta, johdotuskäytäntöjä tai järjestelmän käyttöönottoa.

5. Ylikuormituskapasiteetti

Listatut ylikuormitusarvot ovat:

Nämä arvot kuvaavat määritettyä lyhytaikaista ylikuormituskapasiteettia. Ne eivät itsessään varmista soveltuvuutta tietyn pumpun käynnistysvaatimuksiin. Moottorin nimellisvirta, kiihdytysaika ja kuormitusominaisuudet on tarkastettava valinnan yhteydessä.

Tyypilliset sovellukset

1. Kastelu ja maatalousveden siirto

Soveltuu arvioimiseen kastelupumppujärjestelmissä, joissa moottorin teho, pumppausteho ja käytettävissä oleva PV-järjestelmä vastaavat taajuusmuuttajan teknisiä tietoja. Vedentarve, kokonaiskorkeus ja paikan aurinkoolosuhteet tulee ottaa huomioon järjestelmää konfiguroitaessa.

2. Kunnallinen raakaveden otto ja siirto

Voidaan harkita yhteensopivien raakaveden otto- ja siirtopumppujen osalta. Tarkista moottorin virta, vaadittu toimintataajuus, ohjausvaatimukset ja varavirtajärjestely ennen mallin valintaa.

3. Teollinen veden siirto ja kierrätys

Yleiskäyttötilassa taajuusmuuttajaa voidaan käyttää yhteensopiviin teollisuuspumppusovelluksiin, kuten prosessiveden siirtoon, jäähdytysveden kiertoon ja muihin moottorikäyttöisiin järjestelmiin, jotka vaativat taajuussäätöä.

4. Etä- tai kausipumppuasennukset

Asennuksissa, joissa verkon saatavuus on rajoitettu tai vaihteleva, taajuusmuuttaja voidaan arvioida osaksi aurinkopumppujärjestelmää, jossa on asianmukaisesti suunniteltu varasyöttö. Varalähde, vaihtojärjestely ja toimintajärjestys on vahvistettava kyseiselle asennukselle.

Asennus- ja valintanäkökohdat

1. Tarkista moottorin luokitus

Tarkista moottorin tyyppikilpi, nimellisvirta, jännite, teho ja käyttövaatimukset. Taajuusmuuttajan nimellisteho ei yksin riitä varmistamaan yhteensopivuutta jokaisen pumppumoottorin kanssa.

2. Tarkista PV Array Voltage

Vahvista moduulin tekniset tiedot ja laske merkkijonojännite paikan alimman odotetun lämpötilan alapuolella. Varmista, että suurin laskettu Voc pysyy taajuusmuuttajan DC-tulorajan sisällä ja että normaali toiminta on yhteensopiva MPPT-alueen kanssa.

3. Vahvista varavirran vaatimukset

Jos verkkoa tai generaattoria tarvitaan, tarkista asennukselle määritetyt vaihtovirtalähteen jännite, taajuus, kapasiteetti, johdotus ja vaihtokomponentit. Älä kytke tai vaihda virtalähdettä noudattamatta mallin kytkentäkaaviota.

4. Tarkista moottorikaapelin pituus

Jos moottorikaapeli on pitempi kuin 50 m, katso soveltuvasta käsikirjasta lähtöreaktorin suositukset ja sallitut kaapelipituudet. Kaapelin pituus, moottorin eristys ja asennusolosuhteet vaikuttavat lähtöliitännän soveltuvuuteen.

5. Salli ympäristön heikentäminen

Ota huomioon ympäristön lämpötila, korkeus, ilmanvaihto ja kotelointiolosuhteet. Alennusvaatimuksia tulee soveltaa, kun asennus ylittää määritellyt käyttöolosuhteet.

IP20-kotelointi ei suojaa vettä sisäänpääsyltä. Asenna taajuusmuuttaja ympäristöön ja koteloon, joka soveltuu sille määritettyyn suojausluokkaan, lämpötilaan ja ilmanvaihtovaatimuksiin.

FAQ

1. Kuinka monta paneelia 37 kW:n pumppu tarvitsee?

Yhdeksän 18 moduulin merkkijonoa 250 W:lla tai yhdeksän 15 300 W:n merkkijonoa, mikä on 162 tai 135 moduulia. Käsittele sitä lähtökohtana ja kokona päivittäisen vesimäärän ja kokonaispaineen suhteen, koska ryhmä määrittää tehon, ei moottorin arvoa.

2. Pystyykö se toimimaan generaattorilla sekä verkkoon?

Kyllä. Kaikki 380 V:n kolmivaiheiset R-, S- ja T-lähteet toimivat varalähteenä. Aseta P8-15 arvoon 2 pakottaaksesi verkkovirran tai generaattorin toiminnan tai arvoon 0 automaattista kytkentää varten. Varmista ensin generaattorin jännitteen vakaus, koska taajuusmuuttaja laukeaa yli- tai alijännitteeseen kuten mikä tahansa invertteri.

3. Mitkä ovat asennusetäisyydet ja ympäristörajat?

Sisätiloissa, suojassa suoralta auringonvalolta, ei syövyttäviä tai syttyviä kaasuja, ei johtavaa pölyä. Ympäröivä lämpötila -10°C - 50°C alenemalla yli 40°C, kosteus alle 95 % suhteellisesta kosteudesta ilman kondensaatiota, korkeus alle 1000 m ilman vähennystä, tärinä alle 5,9 m/s². Kotelo on IP20, joten vaaditaan kaappi tai puhdas pumppuhuone.

4. Tarvitseeko se ulostuloreaktorin?

Käsikirja suosittelee sellaista, jossa pumppu on yli 50 metrin päässä taajuusmuuttajasta, mikä on yleistä tällä mittakaavalla. Se suojaa moottorin eristystä heijastuneelta jännitteeltä pitkissä kaapeleissa ja vähentää käämityshäiriöiden riskiä vuosien ajan.

5. Mikä on ylikuormituskyky?

150 % nimellisvirrasta 60 s, 170 % 12 s ja 190 % 1,5 s. 37 kW:n yksikössä, joka on 112,5 A minuutiksi, riittää suuren sukellusveneen käynnistykseen ja ohimeneviin kuormituspiikkeihin.

6. Voidaanko se toimittaa tavallisena 37 kW invertterina?

Kyllä. Tilaa se yleiskäyttöisessä tilassa ja P8-00 on asetettu vastaavasti ennen toimitusta, mikä antaa sinulle vakioinvertterin, jossa on SVC- tai V/F-ohjaus, PID, Modbus ja täydellinen suojasarja. Aurinkopumpputila on toinen vaihtoehto. Kerro meille, kumpaa projekti tarvitsee. Aurinkopumpputilassa oleva yksikkö kytketään yleiskäyttöiseksi jälkeenpäin parametrilla P8-00 0:ssa, mikä on pikemminkin parametrin muutos kuin paluu.

7. Miten tuet tämän kokoista projektia?

Lähetä meille pumpun luokitus, kokonaiskorkeus, päivittäinen vesimäärä ja paikan sijainti, niin palaamme taajuusmuuttajan mallin, ryhmäkokoonpanon ja tasavirtasuojausluettelon kanssa yhtenä pakettina. Hinnoittelu, toimitusaika ja OEM-ehdot lainataan yhdessä, joten voit viedä koko asian asiakkaallesi yhdessä asiakirjassa.
