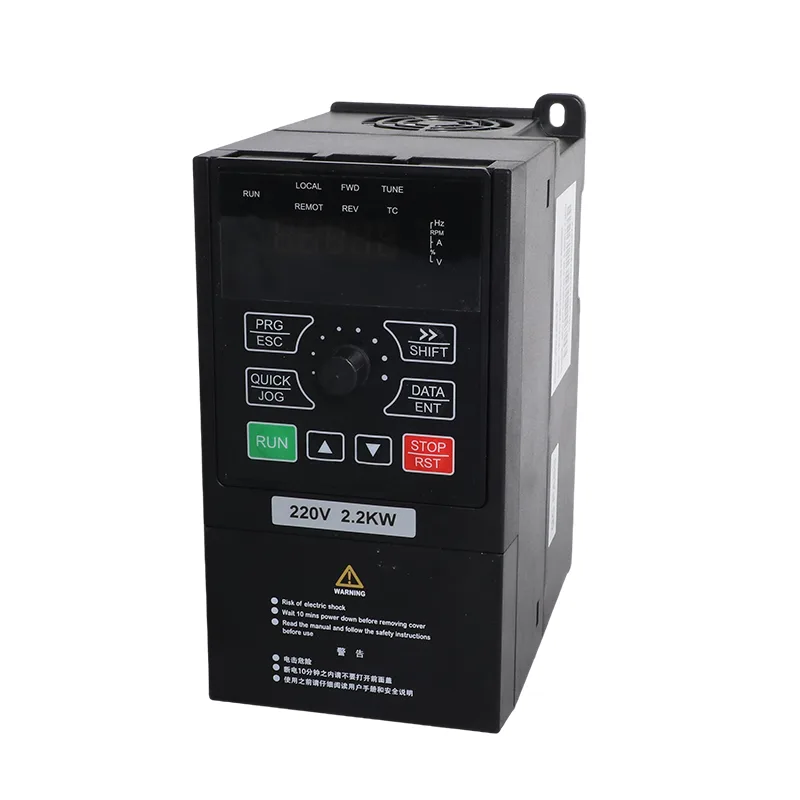

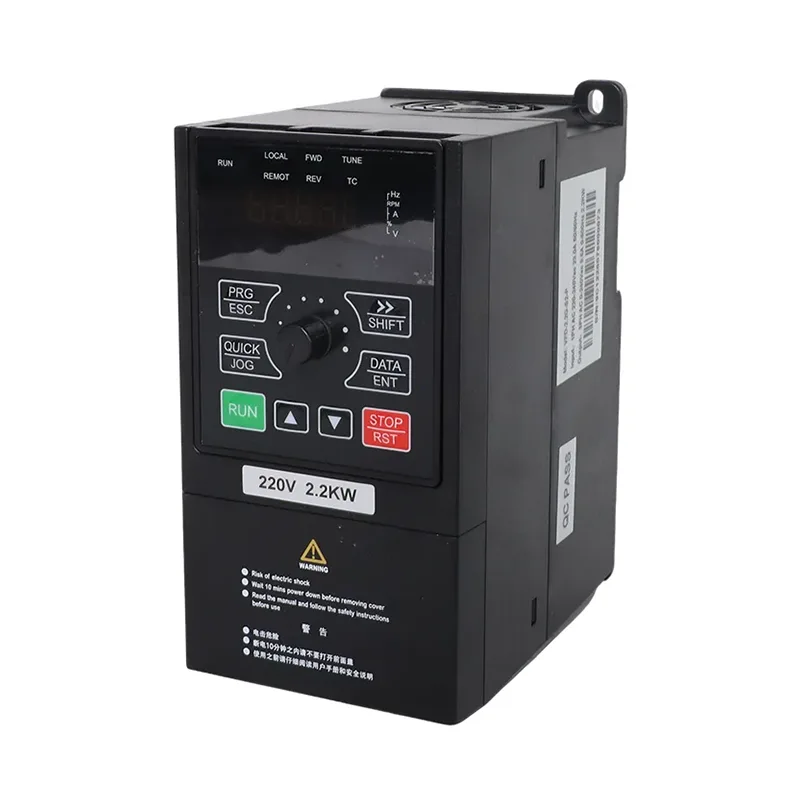

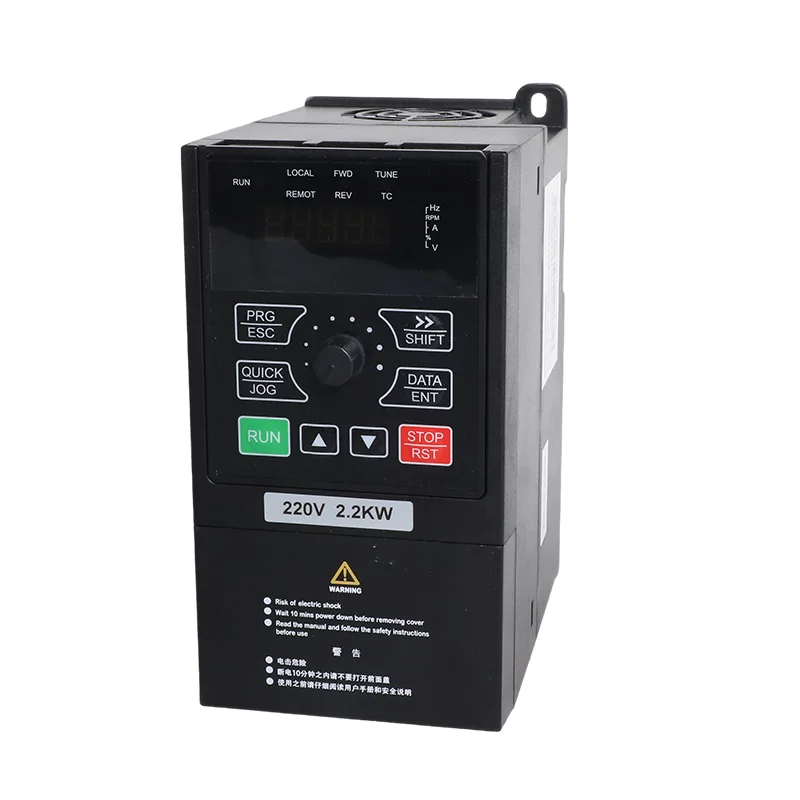

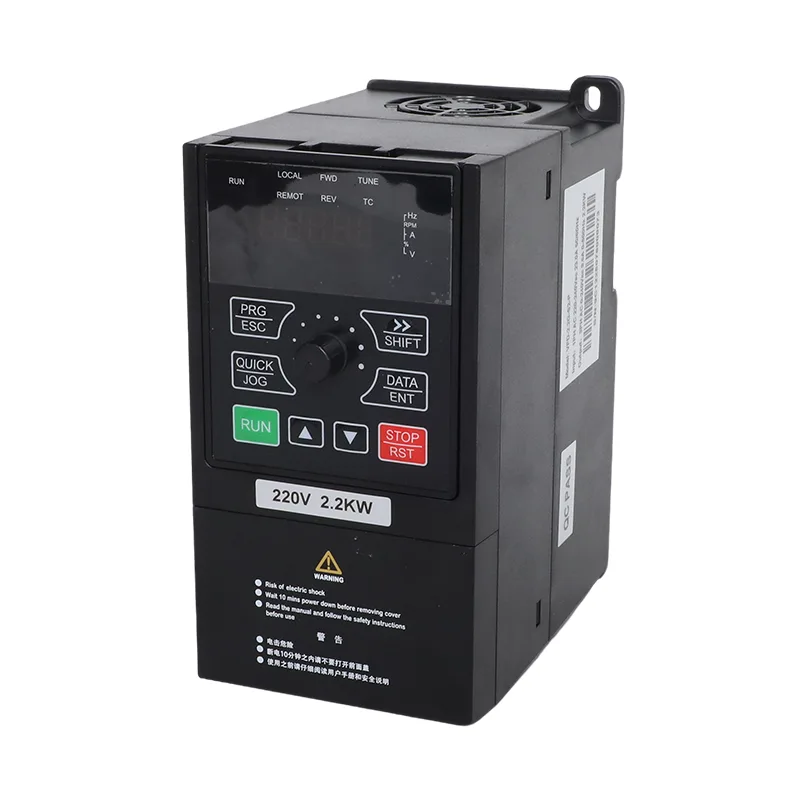

15-22kW 3-vaiheinen 380V aurinkopumppu ja yleiskäyttöinen invertteri VFD

CSIVEI iMaster VFD-PC10 -sarja sisältää 15 kW, 18,5 kW ja 22 kW kolmivaiheiset invertterimallit. Vastaavat mallinumerot ovat VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK ja VFD-PC10-22G-T4-MK. Niiden luetellut lähtövirrat ovat 32 A, 37 A ja 45 A moottorisovelluksissa, jotka täyttävät taajuusmuuttajan sähkövaatimukset.

15-22 kW 3-vaiheinen 380 V aurinkopumppu ja yleiskäyttöinen invertteri VFD tukee kahta käyttökokoonpanoa: aurinkopumpputilaa ja yleiskäyttöistä invertteritilaa. Aurinkopumpputila käyttää aurinkosähköjärjestelmää tasavirtalähteenä ja sisältää MPPT-ohjauksen. Yleiskäyttötila tarjoaa säädettävän taajuuden moottorin ohjauksen käyttämällä sensoritonta vektoriohjausta (SVC) tai V/F-ohjausta.

Tälle tehoalueelle toimitetut pääpiirikaaviot osoittavat P+- ja PB-liittimet ulkoisen jarruvastuksen kytkemistä varten. Tämä liitäntä on merkityksellinen, kun sovellus vaatii jarruvastusta hallittua hidastamista varten. Vastusten valinnan, johdotuksen ja toimintarajojen on noudatettava kulloisenkin mallin teknistä dokumentaatiota.

Mallin tekniset tiedot

Tarkista moottorin tyyppikilvestä ja invertterin nimellislähtövirta ennen mallin valintaa. Taajuusmuuttajan kW-arvo ei yksinään takaa soveltuvuutta kaikkiin moottori- tai pumpputöihin. Tarkista sovellettavat sähkörajat tarkan mallin asiakirjoista.

Taulukko B. Suositeltu aurinkopaneelikokoonpano

Mukana toimitetussa konfiguraatiotaulukossa on lueteltu eri moduulimäärät 15 kW, 18,5 kW ja 22 kW malleille. Näitä järjestelyjä tulee käsitellä referenssikokoonpanoina ja ne on tarkistettava PV-moduulin tietosivun ja paikan olosuhteiden perusteella ennen asennusta.

Yllä oleva PV-ryhmän nimellisteho on laskettu ilmoitetusta moduulin tehosta ja määrästä. Se ei korvaa täydellistä aurinkosähköjärjestelmän suunnittelua.

PV String Jännite

Luettelo suurin tasavirtatulojännite on 900 VDC. Suositeltu avoimen piirin jännitealue on 550–750 VDC ja suositeltu MPPT-käyttöalue 450–600 VDC. Nämä arvot kuvaavat erilaisia ​​käyttörajoja, eikä niitä tule käyttää keskenään.

Ennen merkkijonojärjestelyn viimeistelyä laske odotettu avoimen piirin jännite käyttämällä valitun moduulin Voc- ja lämpötilakerrointa. Laskennassa on otettava huomioon kohteen vähimmäislämpötila. Varmista, että laskettu kylmän sään merkkijonojännite pysyy invertterin DC-tulorajan sisällä ja että normaali käyttöjännite sopii määritellylle MPPT-alueelle.

DC-puolen järjestelmäsuunnittelu

PV-sarjat, DC-kaapelointi, isolaattorit, ylivirtasuojaus, ylijännitesuoja ja yhdyslaitteet tulee katsoa osana kokonaisasennukseen. Tarvittavat laitteet ja niiden arvot riippuvat ryhmän kokoonpanosta, johdotusjärjestelystä, kaapelin reitistä ja sovellettavista sähkövaatimuksista.

Varmista rinnakkaisjousille tarvittava yhdistäjä ja merkkijonojen suojausjärjestely invertterin asennusoppaasta ja aurinkosähköjärjestelmän suunnittelijalta. Ylijännitesuojavaatimukset tulee myös määrittää asennussuunnitelman ja sovellettavien ohjeiden perusteella. Älä valitse DC-suojalaitteita pelkästään invertterin nimellistehosta.

Taulukko C. Yleiset tekniset tiedot (sama koko iMaster-sarjassa)

Toimintatilat

1. Aurinkopumpputila

Aurinkopumpputila on tarkoitettu pumppusovelluksiin, jotka saavat virtansa aurinkosähköjärjestelmästä. Listattuihin ohjaustoimintoihin kuuluu maksimitehopisteen seuranta (MPPT) ja heikon valon suojauslogiikka.

Pumpun käytettävissä oleva teho riippuu auringonsäteilystä, aurinkosähköjärjestelmän kokoonpanosta, moottorin vaatimuksista, pumpun ominaisuuksista ja paikan olosuhteista. Sen vuoksi ryhmä on suunniteltava invertterin jänniterajojen ja vaaditun vedensyöttömäärän ympärille.

Jos verkon tai generaattorin varmuuskopiointi tarvitaan, varmista tulon kytkentäjärjestely ja johdotus sovellettavan mallikaavion mukaisesti. Ulkoisia kytkentäkomponentteja voidaan tarvita konfiguroidusta järjestelmästä riippuen; Älä oleta, että kaikki lähteen vaihtotoiminnot sisältyvät invertteriin.

2. Yleiskäyttöinen invertteritila

Yleiskäyttötila tarjoaa säädettävän taajuuden ohjauksen yhteensopiville moottorikäyttöisille laitteille. Listattuihin toimintoihin kuuluvat SVC- ja V/F-ohjaus, PID, säädettävä kiihtyvyys ja hidastus sekä RS485 Modbus RTU -kommunikaatio.

Toimintatapa valitaan parametrilla P8-00 mukana toimitetun konfiguraation mukaan. Oikeat tila- ja ohjausparametrit tulee varmistaa käyttöönoton yhteydessä kunkin mallin ja laiteohjelmistoversion ohjeiden mukaisesti.

Tekniset ominaisuudet

1. Ulkoisen jarruvastuksen liitäntä

15 kW, 18,5 kW ja 22 kW mallien pääpiirikaavioissa on P+- ja PB-liittimet ulkoiselle jarruvastukselle. Tämä yhteys voi olla merkityksellinen, kun sovellus vaatii hallittua hidastamista sen sijaan, että moottorin sallittaisiin pysähtyä vapaasti pyörimään.

Jarruvastuksen tarve riippuu kuorman hitaasta, hidastusvaatimuksista ja käyttökuormituksesta. Tarkista vastusten tekniset tiedot, johdotusvaatimukset ja sallitut jarrutusolosuhteet sovellettavasta ohjekirjasta ennen asennusta.

2. Ylikuormituskapasiteetti

Toimitetuissa yleisissä tiedoissa luetellaan seuraavat lyhytaikaiset ylikuormitusarvot:

Nämä arvot kuvaavat lueteltua ylikuormituskapasiteettia. Ne eivät yksinään takaa, että tietty moottori voi käynnistyä onnistuneesti. Valinnassa tulee ottaa huomioon moottorin nimellisvirta, pumpun kuormitus, kiihdytysaika ja suunniteltu käynnistysjakso.

3. Moottorin ohjaus ja PID

Ohjaustilat ovat anturiton vektoriohjaus (SVC) ja V/F-ohjaus. SVC:n kohdalla yleisissä eritelmissä luetellaan käynnistysmomentti 150 % taajuudella 0,5 Hz, nopeusalue 1:100 ja nopeuden vakauden tarkkuus ±0,5 %.

Sisäänrakennettu PID-toiminto on lueteltu muuttujien, kuten paineen, virtauksen ja lämpötilan, suljetun kierron säätöön. Tarvittavat anturit, takaisinkytkentäsignaalit ja ohjausjärjestys on konfiguroitava varsinaista sovellusta varten.

4. Suojaustoiminnot

Lueteltuihin suojaustoimintoihin kuuluvat:

• Moottorin oikosulun tunnistus virran kytkemisen yhteydessä
• Lähdön vaihekatkossuoja
• Ylivirtasuojaus
• Yli- ja alijännitesuoja
• Ylikuumenemissuoja
• Yli- ja alikuormitussuoja
• Heikon valon suojaus

Mukana toimitettu lähde luettelee myös hälytyksiä, jotka liittyvät heikon aurinkoenergian tuloon, täyteen säiliöön, veden puutteeseen ja moottorin alikuormitukseen. Hälytyskoodit ja merkitykset tulee tarkistaa tarkan mallin ohjekirjasta ennen kuin niitä käytetään asennukseen tai vianetsintään.

5. Ohjausalusta ja viestintä

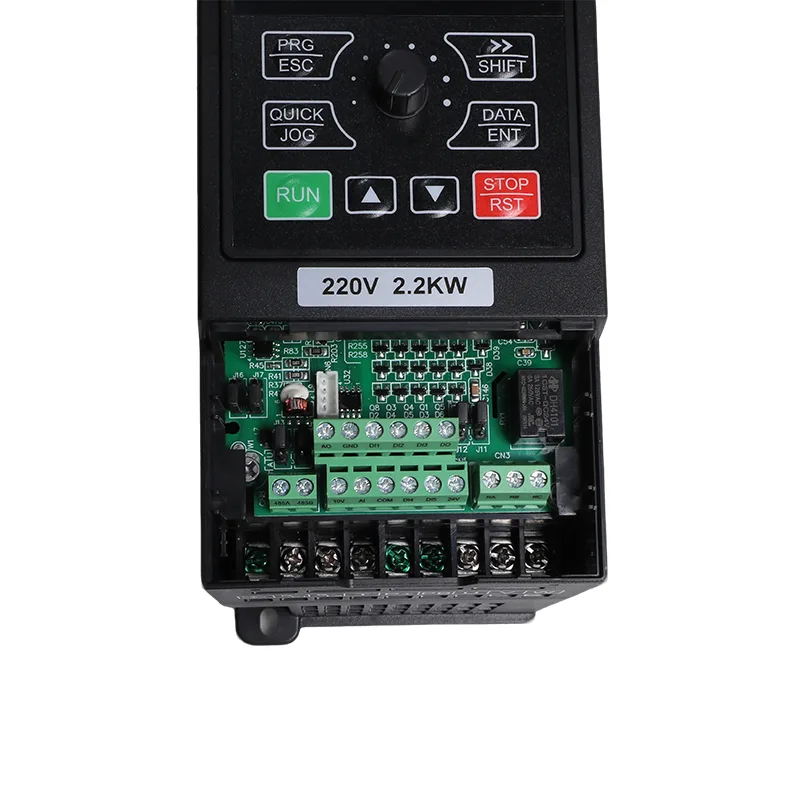

Mukana toimitetuissa tuotetiedoissa todetaan, että 15 kW, 18,5 kW ja 22 kW mallit käyttävät samaa ohjausalustaa, jossa on johdonmukainen liitinasettelu, parametrien numerointi ja näppäimistön toiminta kaikissa kolmessa luokituksessa. Tarkista toimitetun mallin soveltuvat johdotukset ja parametrien tiedot ennen käyttöönottoa.

RS485-tiedonsiirto Modbus RTU:n kanssa on listattu sarjan vakiona. Käytettävissä olevat valvonta-arvot ja ohjausrekisterit tulee tarkistaa kulloisenkin version tietoliikennerekisterikartalta.

Tyypilliset sovellukset

1. Maatalouden kastelu

Taajuusmuuttaja voidaan arvioida kastelupumpuille, jotka syöttävät kanavaverkkoja, suuria kastelualueita tai muita maatalouden vesijärjestelmiä. Moottorin virta, vaadittu veden virtaus, dynaaminen kokonaiskorkeus, PV-järjestelmän kokoonpano ja päivittäiset käyttövaatimukset tulee tarkistaa ennen mallin valintaa.

2. Kunnallinen vesihuolto

Raakaveden oton, käsittelylaitoksiin siirron tai jakelusäiliöiden toimituksen osalta valinnassa tulee ottaa huomioon pumpun käyttö, moottoritiedot, ohjausvaatimukset ja aiotun virtalähteen saatavuus.

3. Kaivoksen vedenpoisto

Vahvista kaivos- ja kaivossovelluksissa pumpun moottorin teho, odotettu kuormituksen vaihtelu, vaadittu käyttöaika ja asennusolosuhteet. Invertteri on sovitettava todellisiin moottorin ja paikan vaatimuksiin.

4. Vesiviljelyn vedenvaihto

Kala- ja katkaraputiloilla, joilla on säännöllinen vedenvaihtovaatimus, taajuusmuuttajaa voidaan harkita yhteensopivien pumppauslaitteiden kanssa. Järjestelmän suunnittelussa tulee ottaa huomioon tarvittava vesimäärä, pumppausaikataulu ja käytettävissä oleva aurinko- tai vaihtovirta.

5. Teollinen veden siirto ja jäähdytys

Yleiskäyttötilassa taajuusmuuttaja voidaan arvioida yhteensopivien teollisten vedensiirto-, jäähdytyspiiri- ja prosessivesisovellusten osalta, jotka vaativat muuttuvataajuista moottorin ohjausta.

6. Tuulettimet, puhaltimet ja muut prosessikäytöt

Yleiskäyttöinen kokoonpano voidaan harkita yhteensopiville tuulettimille, puhaltimille ja muille moottorikäyttöisille laitteille. Varmista kuormitusominaisuudet, moottorin tiedot, hidastusvaatimukset ja ulkoisen jarruvastuksen tarve ennen mallin valintaa.

Asennus- ja valintanäkökohdat

1. Yhdistä taajuusmuuttaja moottoriin

Tarkista moottorin tyyppikilvestä nimellisteho, virta, jännite ja taajuus. Vertaa moottorin nimellisvirtaa valitun mallin lähtövirtaan ja arvioi kuormitus- ja kiihtyvyysvaatimukset ennen taajuusmuuttajan nimellisarvon vahvistamista.

2. Vahvista jarruvastuksen tarve

Jos hallittua hidastuvuutta tarvitaan, arvioi, onko ulkoinen jarruvastus sopiva sovellukseen. Tarkista vastuksen arvo, liitinjärjestely, johdotus ja jarrutusrajat mallikohtaisten asiakirjojen perusteella.

3. Tarkista lähtökaapelin pituus

Mukana toimitettu lähde ilmaisee lähtöreaktorisuosituksen pumppuasennuksiin, joissa taajuusmuuttajan ja moottorin välinen kaapeli on yli 50 m. Tarkista soveltuvat kaapelin pituusohjeet, reaktorin vaatimukset ja asennusolosuhteet asiaankuuluvasta käsikirjasta. Harkitse moottorin eristystä ja kaapelien järjestelyä lähtöliitäntää arvioitaessa.

4. Tarkista PV-suojaus ja johdotus

Tarkista ryhmän rakenne, rinnakkaisjonojärjestely, DC-eristin, ylivirtasuoja, yhdistäjälaitteet ja ylijännitesuojavaatimukset. Asianmukaisten laitteiden ja luokitusten tulee noudattaa invertterin käsikirjaa, aurinkosähkösuunnittelua ja soveltuvia sähköstandardeja.

5. Ota huomioon lämpötila ja korkeus

Luettelo käyttölämpötila on -10°C - 50°C, ja vähennysvaatimus on 1 % per 1°C yli 40°C:ssa. Listattu korkeusohjaus edellyttää 1 %:n vähennystä 100 metriä kohden 1000 metristä 3000 metriin. Vahvista todellista mallia koskevat asennusvaatimukset, mukaan lukien mahdolliset lisävaatimukset korkeammissa korkeuksissa.

6. Noudata käyttöönottomenettelyä

Konfiguroi moottorin tiedot, komentolähde, ohjaustapa ja kiihdytys- tai hidastusasetukset mallin ohjeiden mukaan. Mukana toimitetut usein kysytyt kysymykset tunnistavat parametrit F3-00 - F3-04 moottoritiedoille ja suosittelevat automaattista viritystä ennen ensimmäistä käyttöä. Noudata varsinaisen mallin käsikirjaa saadaksesi täydellisen käyttöönoton.

Usein kysytyt kysymykset

1. Miksi 15 kW - 22 kW malleissa on jarruvastuksen liittimet?

Mukana toimitettu pääpiirikaavio tunnistaa P+- ja PB-liittimet ulkoisen jarruvastuksen kytkemistä varten malleissa, joiden teho on 15 kW, 18,5 kW ja 22 kW. Se, tarvitaanko vastus, riippuu kuormitus-, hitaus- ja hidastusvaatimuksista. Muiden teholuokkien osalta tarkista liitinasettelu ja jarruvastuksen vaatimukset ennen tilaamista.

2. Voiko 22 kW:n malli käynnistää 22 kW:n uppopumpun?

Sopivuus on arvioitava käyttämällä moottorin nimellisvirtaa, käynnistysvaatimuksia, pumpun kuormitusta ja kiihtyvyysasetuksia. Luettelo SVC-käynnistysmomentti on 150 % 0,5 Hz:llä ja sarjan ylikuormitusarvo on 150 % nimellisvirrasta 60 sekunnin ajan. Nämä luvut eivät takaa yhteensopivuutta jokaisen 22 kW:n uppopumpun kanssa. Konfiguroi moottorin tyyppikilven tiedot ja noudata soveltuvia automaattisen virityksen ja käyttöönoton ohjeita.

3. Mikä DC-suojaus vaaditaan kuusijonoiselle PV-ryhmälle?

Mukana toimitetut asennustiedot edellyttävät DC-mitoitettua katkaisijaa PV-tuloon, PV-yhdistimen laatikkoa, jossa rinnakkaiset merkkijonot yhdistetään, ja tyypin II ylijännitesuojalaitetta määritellylle ryhmäetäisyydelle. Tarkista laitteen tarkat arvot, sijoitus ja kaapelietäisyysvaatimukset asennusoppaasta ja aurinkosähköjärjestelmän suunnittelusta ennen käyttöönottoa.

4. Miten vähennys vaikuttaa 22 kW:n asennukseen?

Luettelo lämpötilan aleneminen on 1 % jokaista 1 °C:ta kohti yli 40 °C:ssa käyttölämpötila-alueella -10 °C - 50 °C. Listattu korkeuden aleneminen on 1 % 100 metriä kohden 1000 metristä 3000 metriin. Toimitettu lähde tunnistaa myös eristysmuuntajavaatimuksen yli 2000 m:n korkeudella; tarkista tämä vaatimus ja sen ehdot tarkan mallin käsikirjasta ennen asennusta.

5. Mitä valvontatoimintoja on saatavilla Modbusin kautta?

RS485 Modbus RTU on listattu tiedonsiirtoliitännäksi. Mukana toimitettu lähde tunnistaa U0-valvontaryhmän sisältävän lähtövirran, lähtötehon, väyläjännitteen, digitaalisen tulon ja lähdön tilan sekä syöttötilan U0-49:ssä. Vahvista toimitetun laiteohjelmistoversion rekisterikartta ja saatavilla olevat tiedot ennen integrointia.

6. Voivatko nämä mallit toimia yleiskäyttöisinä inverttereinä aurinkopumppukäyttöjen sijaan?

Mukana toimitetuissa tuotetiedoissa konfigurointivaihtoehtoina mainitaan aurinkopumpputila ja yleiskäyttötila. Yleiskäyttöisiä toimintoja ovat SVC- tai V/F-ohjaus, PID ja Modbus RTU, kun taas 15–22 kW:n malleissa on myös P+- ja PB-liittimet, jotka on tunnistettu ulkoista jarruvastusta varten. Parametri P8-00 on määritetty tilanvalintaparametriksi mukana toimitetussa materiaalissa. Tarkista oikea asetus ja sallittu muunnosmenettely mallikohtaisesta ohjekirjasta.

7. Onko 15 kW, 18,5 kW ja 22 kW malleilla sama ohjausalusta?

Toimitetuissa tuotetiedoissa todetaan, että näillä kolmella luokittelulla on yhteinen ohjausalusta, mukaan lukien johdonmukainen parametrien numerointi, näppäimistön toiminta ja pääteasettelu. Nimellisvirta ja teho vaihtelevat malleittain, joten valinnan ja johdotuksen on silti noudatettava tarkan laitteen teknisiä tietoja ja kaavioita.
