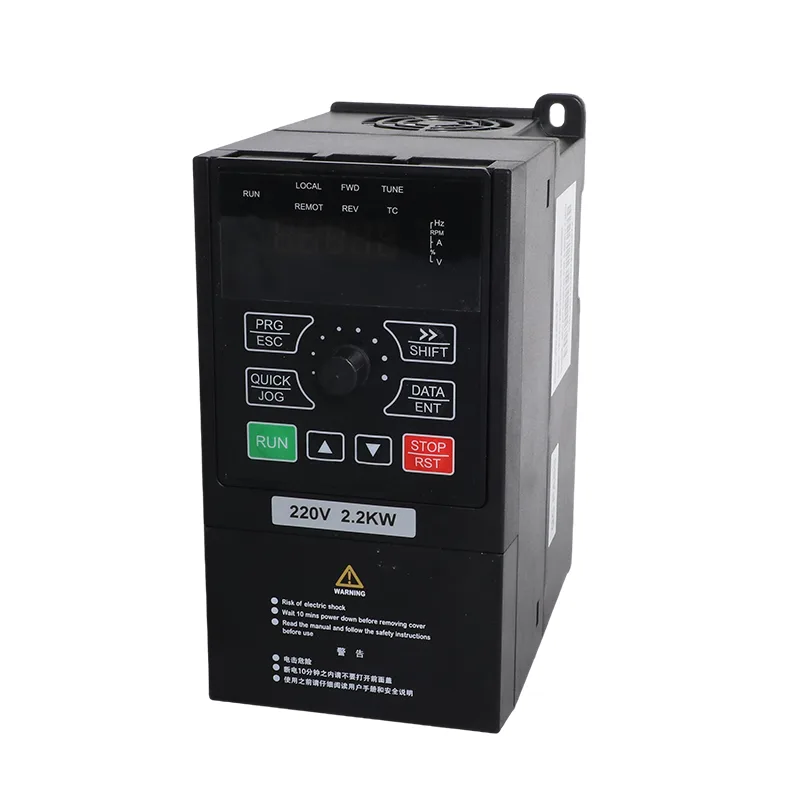

0,75-2,2 kW 3-vaiheinen 380 V aurinkopumppu ja yleiskäyttöinen invertteri VFD

Csivein tehtaan 0,75-2,2 kW 3-vaiheinen 380 V aurinkopumppu ja yleiskäyttöinen invertteri VFD sisältää korkeajännitteisen DC-tuloalueen. Suurin tasavirtasisääntulo on 900 VDC, suositeltu avoimen piirin jännitealue 550–750 VDC ja MPPT-alue 450–600 VDC. Säädettävä käynnistysjännitealue on 300–900 VDC. Nämä arvot muodostavat perustan suositellussa taulukkotaulukossa näkyvän paneelimerkkijonon valitsemiselle.

Sarja kattaa kolme moottoritehoa: 0,75 kW, 1,5 kW ja 2,2 kW. Niiden nimellislähtövirrat ovat 2,1 A, 3,8 A ja 5,1 A. Jokainen malli on suunniteltu kolmivaiheiselle 380 V AC -syötölle ja se voi toimia myös oikein konfiguroidun aurinkosähköjärjestelmän kanssa aurinkopumpputilassa. Toimintatavan valinta määrää, käytetäänkö taajuusmuuttajaa aurinkoenergian pumppaamiseen vai yleiskäyttöisenä taajuusmuuttajana.

Luetteloille moduulivaihtoehdoille suositeltu ryhmä käyttää yhtä 18 moduulin sarjaa, joiden teho on 250 W (37±1 V) tai yhtä 15 moduulin sarjaa, joiden nimellisteho on 300 W (45±1 V). Korkeampi PV-merkkijonojännite voi tarkoittaa pienempää tasavirtaa tietyllä tehotasolla, mikä voi auttaa hallitsemaan kaapelin virtaa ja jännitteen pudotusta pidemmillä ajoilla. Lopullisen merkkijonon suunnittelussa on käytettävä todellisia moduulin sähkötietoja ja pidettävä ryhmän suurin avoimen piirin jännite taajuusmuuttajan rajoissa.

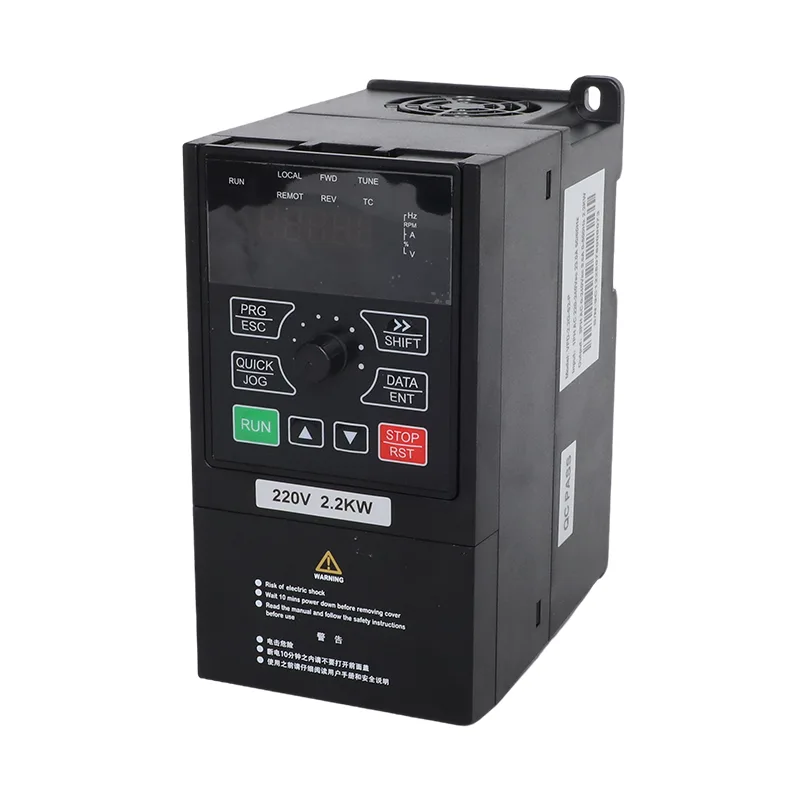

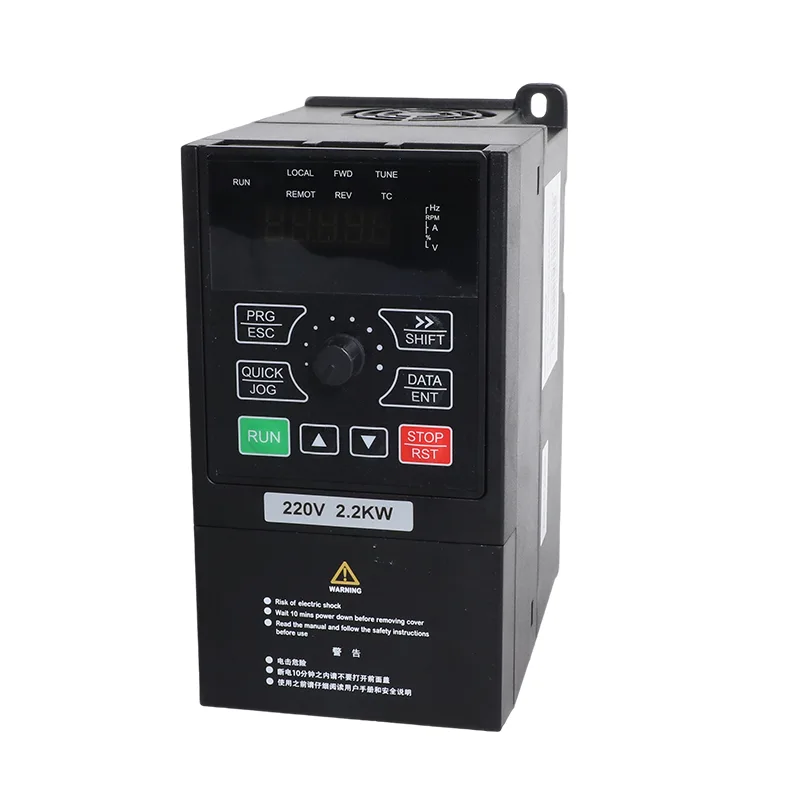

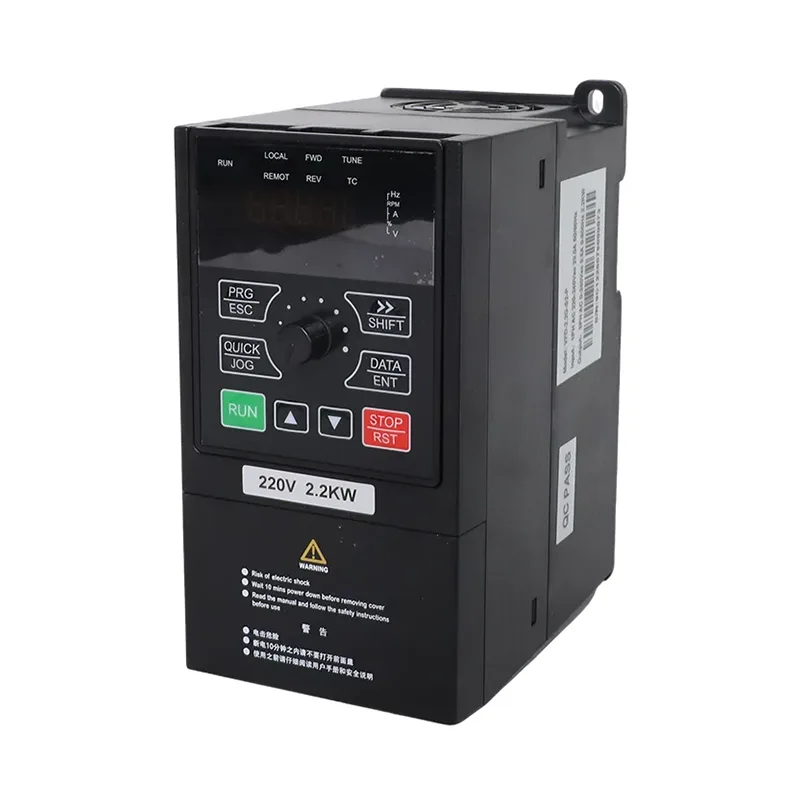

Kolmella mallilla on yhteinen kompakti runko, jonka mitat ovat 171 × 86 × 138 mm ja paino noin 1 kg. 67,3 × 157,5 mm:n asennuspinta-ala helpottaa invertterin sovittamista pienempiin ohjauskaappeihin tai laitekoteloihin. Tämä kompakti muoto on hyödyllinen, kun pieni pumppu tai kone tarvitsee säädettävää nopeutta, mutta asennustilaa on rajoitetusti.

Kaksi käyttötilaa yhdellä asemalla

Aurinkopumpputila

Kun P8-00 on asetettu arvoon 1, taajuusmuuttaja toimii aurinkopumpputilassa. MPPT-seuranta säätää toimintaa käytettävissä olevan aurinkosähkön mukaan, kun taas heikon valon logiikka ja pumppuun liittyvät suojaustoiminnot auttavat hallitsemaan muuttuvia aurinkoolosuhteita. Ryhmän jännite, moottorin teho ja pumppuvaatimukset on kaikki tarkistettava järjestelmää määritettäessä.

Yleiskäyttöinen invertteritila

Kun P8-00 on asetettu arvoon 0, samaa laitteistoa voidaan käyttää yhteensopivissa kolmivaihemoottoreissa ilman aurinkopaneelia. SVC- tai V/F-ohjaus tukee moottorin nopeuden säätöä, kun taas sisäänrakennettu PID ja RS485 Modbus RTU ovat saatavilla sopiviin paine-, virtaus- tai prosessinsäätösovelluksiin. CSIVEI voi määrittää pyydetyn toimintatilan ennen toimitusta; myöhempi tilamuutos tehdään asiaankuuluvien parametrien kautta, ja sen tulee noudattaa tuotteen käyttöohjetta.

Tekniset tiedot

Taulukko A. Mallin luokitukset

Taulukko B. Suositeltu aurinkopaneeli

Taulukko C. Yleiset tekniset tiedot (sama koko iMaster-sarjassa)

Tyypilliset sovellukset

Tämä tehoalue on tarkoitettu pienemmille kolmivaiheisille pumpuille ja moottorikäyttöisille laitteille, joissa säädettävä nopeus, aurinkokäyttö tai molemmat ovat hyödyllisiä.

Pumppujärjestelmissä säädettävä kiihtyvyys ja hidastuminen voivat auttaa hallitsemaan nopeutta, jolla virtaus kasvaa ja laskee. Oikeat rampin asetukset riippuvat pumpusta, putkistosta ja hydraulisista olosuhteista; ne tulee valita käyttöönoton yhteydessä sen sijaan, että ne perustuvat pelkästään moottorin tehoon.

Tekniset kohokohdat

900 VDC:n tulo yhden merkkijonon ryhmälle

Suositellut ryhmäkokoonpanot käyttävät 18 moduulia 250 W tai 15 moduulia 300 W yhdessä merkkijonossa. Invertteri tukee jopa 900 VDC:tä, suositeltu Voc-alue 550–750 VDC ja MPPT-alue 450–600 VDC. Tarkista moduulin todellinen avoimen piirin jännite työpaikan lämpötilaolosuhteissa ennen merkkijonon vahvistamista.

Aurinkopumppu ja yleiskäyttötilat

Aseta P8-00 arvoon 1 aurinkopumpputilaa varten tai 0 yleiskäyttötilaa varten. Sama alusta yhdistää MPPT-pohjaisen aurinkopumpun SVC/V/F-moottorin ohjaukseen, sisäänrakennetun PID:n ja Modbus RTU:n, jolloin se voi palvella sopivia pumppu- tai kevytkonesovelluksia.

Heikon valon ja pumpun suojaustoiminnot

P8-10 - P8-14 määritä heikon valon pysäytys ja uudelleenkäynnistys. Alikuormitussuoja ja vesitason tulot voivat myös tukea pumpun suojausta, kun ne on kytketty oikein ja konfiguroitu asennusta varten.

Kompakti runko integroidulla ohjauksella

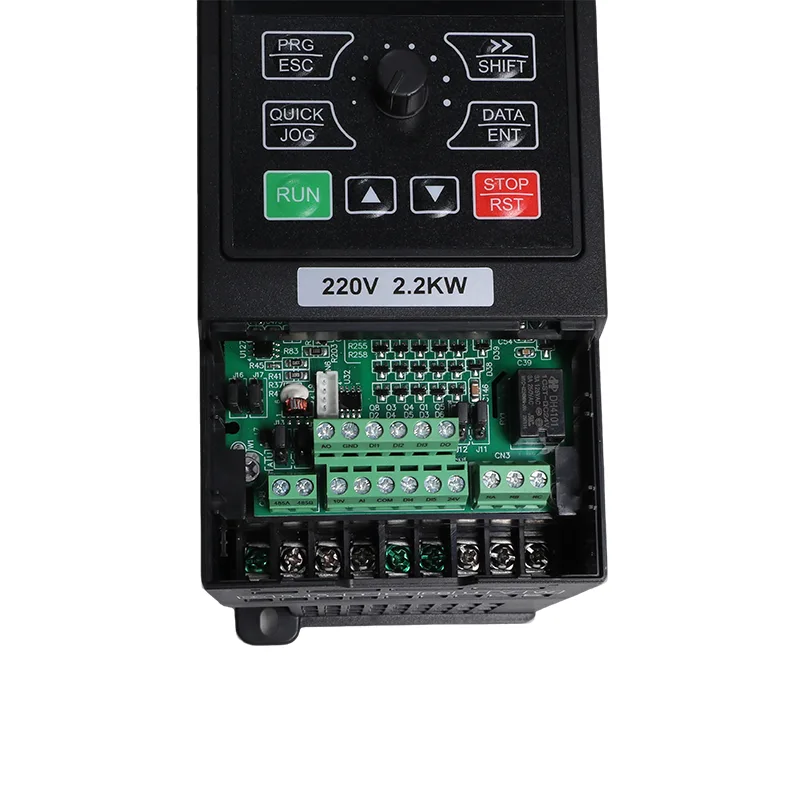

171 × 86 × 138 mm:n alusta painaa noin 1 kg. Sisäänrakennettu PID, viisi digitaalituloa, analoginen I/O ja RS485 Modbus RTU tarjoavat paikallisia ohjaus- ja integrointivaihtoehtoja ilman erillistä PID-säädintä tuetuille suljetun piirin sovelluksille.
