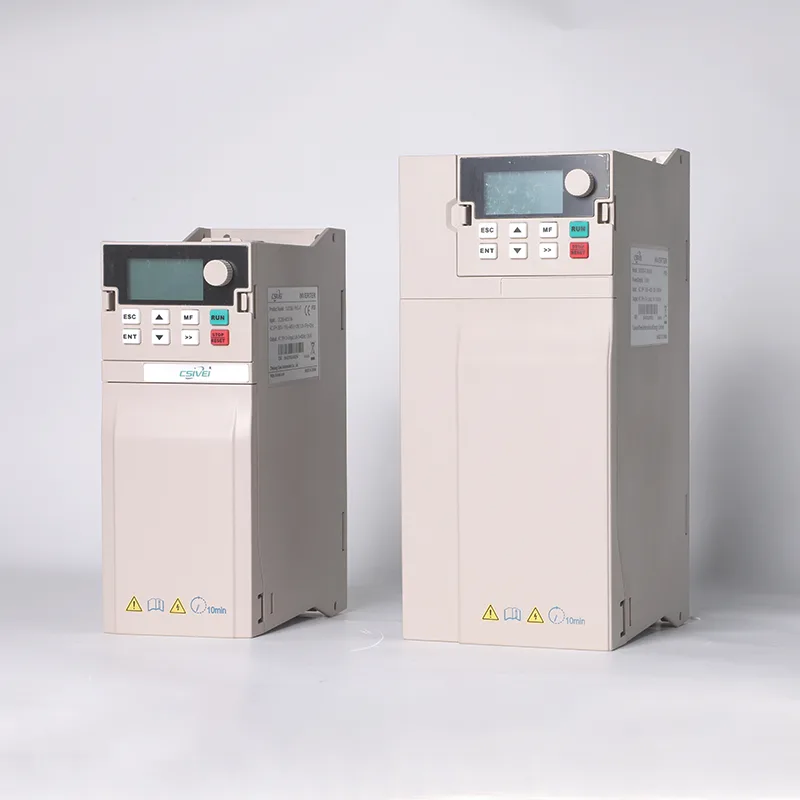

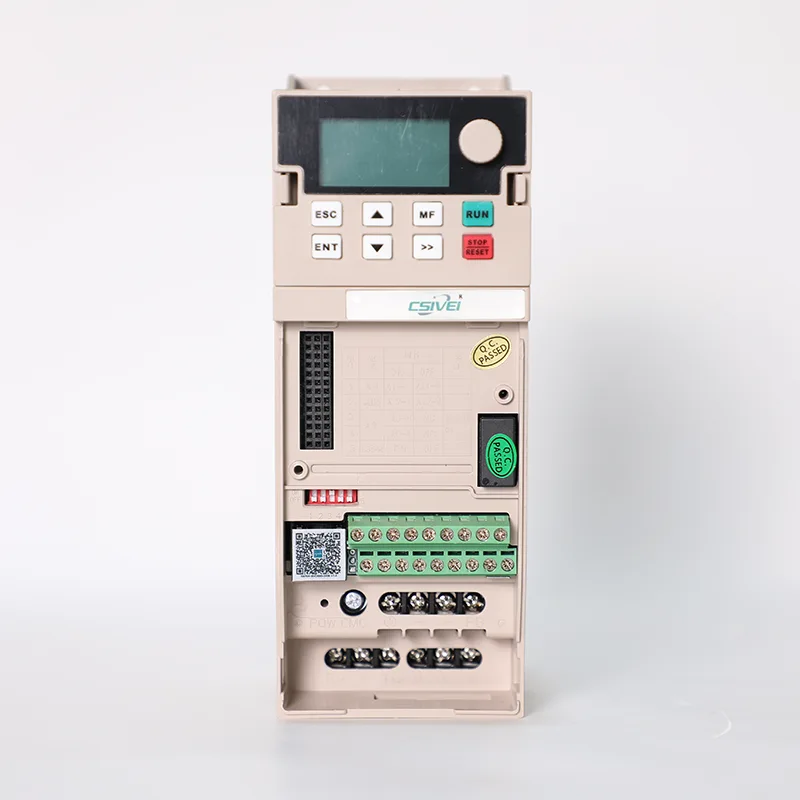

7.5kw 380V aurinkovesipumpun invertteri

CSIVEI 7.5kw 380V aurinkovesipumppuinvertteri on kestävä ratkaisu laajamittaiseen aurinkovesipumpun nostamiseen. Se tukee useita pumpun ohjaustiloja: vakionopeus, vakiopaine ja vakiovirtaus. Taajuusmuuttajassa on MPPT ja sisäänrakennettu PLC automaattista pumppujen järjestystä varten, kun käytetään useita pumppuja. Edistyksellinen vektoriohjaus varmistaa vakaan toiminnan jopa pitkillä kaapelietäisyyksillä. Suojaus sisältää peruutuksen estävän kastelun, putken repeämisen havaitsemisen ja automaattisen uudelleenkäynnistyksen verkkovian jälkeen (jos hybridi). Tiedonsiirto Modbusin, Profibusin tai Ethernet/IP:n kautta mahdollistaa integroinnin älykkäisiin viljelyjärjestelmiin.

Ydinparametrit ja tekniset tiedot

Tyypilliset sovellukset

Ihanteellinen hätäapuun ja verkon ulkopuoliseen humanitaariseen vesihuoltoon, tämä aurinkopumppukäyttö on nopeasti käytettävissä katastrofiavussa, pakolaisleireissä tai väliaikaisissa siirtokunnissa. Se voi käyttää uppo- tai keskipakopumppuja kannettavista aurinkopaneeleista, jotka tarjoavat juomavettä, sanitaatiota ja palontorjuntaa. Taajuusmuuttajassa on automaattinen päivittäinen käynnistys/pysäytysaikataulu, matalan vedenpinnan katkaisu ja LCD-näyttö, joka helpottaa ei-teknisen henkilöstön vianmääritystä. Vankka rakenne ja valinnainen IP54-kotelointi mahdollistavat ulkoasennuksen ilman suojaa. Yleiset käyttökohteet: maanjäristysten koettelemat kylät, pakolaisten leirit, etälääkäriasemat ja palontorjuntavesisäiliöt. Aurinkokäyttö eliminoi polttoainesaattueiden tarpeen, mikä säästää aikaa ja ihmishenkiä.

Kestävyys ulkokäyttöön ja muotoilu laajaan lämpötilaan

Aurinkopumppuasennukset altistuvat usein ankarille ympäristöille – voimakkaalle UV-säteilylle, pölylle, korkealle kosteudelle ja äärimmäisille lämpötiloille. CSIVEI 7,5 kW:n 380 V aurinkovesipumpun invertteri on suunniteltu ulkokäyttöön:

● IP54/IP65-kotelointivaihtoehto – pölytiivis ja suojattu vesisuihkuilta; sopii asennettavaksi suoraan pumpun alustalle tai pylväille ilman lisäkaappia.

●  Conformal pinnoitetut PCB:t – kestävät kosteutta, suolasumua ja syövyttäviä kaasuja (esim. ammoniakkia maatiloilla, rikkivetyä jätevedessä).

●  Leveä käyttölämpötila – -20°C - +55°C ilman vähennystä; valinnainen jäähdytyspuhallin tai nestejäähdytys aavikkoilmastoihin (jopa 60 °C).

●  Integroitu DC- ja AC-ylijännitesuoja – kestää salaman aiheuttamia piikkejä, jotka ovat yleisiä avoimilla aurinkokentillä.

●  UV-suojattu näppäimistö ja kotelo – estää halkeilua ja kellastumista vuosien auringonvalolle altistumisen jälkeen.

Tämä vankka rakenne varmistaa, että taajuusmuuttaja toimii 10+ vuoden huoltovapaalla toiminnalla jopa haastavimmissa off-grid paikoissa – hiekka-aavioista trooppisiin rannikkoihin.

FAQ

Q1: Minkä kokoisen kaapelin tarvitsen aurinkopaneelien ja aseman väliin?

V: Kaapelin koko riippuu tasavirrasta ja etäisyydestä. 7,5 kW:n taajuusmuuttajassa käytetään tyypillisesti 4–10 mm² kuparikaapelia lyhyillä etäisyyksillä. Käytä kaapelin mitoitustyökaluamme tai ota yhteyttä teknikkoon. Käytä aina UV-kestäviä, kaksoiseristettyjä kaapeleita ulkokäyttöön.

Q2: Pumppu pysähtyy ajoittain pilvisinä päivinä. Onko se normaalia?

V: Kyllä. Kun auringon säteilyvoimakkuus laskee käynnistyskynnyksen alapuolelle, taajuusmuuttaja pysäyttää pumpun välttääkseen alhaisen nopeuden ylikuumenemisen. Kun tarpeeksi aurinkoenergiaa palaa, taajuusmuuttaja käynnistyy automaattisesti uudelleen. Voit säätää käynnistys- ja pysäytystehokynnystä vähentääksesi toistuvaa pyöräilyä.

Q3: Taajuusmuuttaja laukeaa "Over Current" -tilaan, kun pumppu käynnistetään. Mitä voin tehdä?

V: Lisää kiihdytysaikaa (parametri P.10) vähentääksesi käynnistysvirtaa. Tarkista myös, onko pumpun akseli jumissa tai siipipyörä tukossa. Jos moottori on vanha, eristysvastus voi olla alhainen – mittaa meggerillä.

Q4: Kuinka asema toimii osittain varjostusolosuhteissa?

V: MPPT-algoritmi sisältää "globaalin skannaustilan" (parametri P.91 = 1), joka pyyhkäisee ajoittain koko I-V-käyrän löytääkseen todellisen maksimitehopisteen välttäen varjostuksen aiheuttamia paikallisia huippuja. Tämä voi palauttaa 10–30 % menetetystä tehosta verrattuna tavalliseen MPPT:hen.

Kysymys 5: Kuinka asetan tekstiviestihälytykset pumpun vioista?

V: Liitä GSM-modeemi (esim. CSIVEI GSM-01) aseman RS485-porttiin. Konfiguroi parametriryhmä P.15 asettaaksesi puhelinnumerot ja vikatyypit (kuivakäynti, ylivirta jne.). Vian ilmetessä taajuusmuuttaja lähettää tekstiviestin jopa viiteen numeroon.

Asiakastapaus: Kaivosten pölynpoistojärjestelmä

Veden puutteen alueella sijaitseva louhos tarvitsi jatkuvaa pölyntorjuntaa, mutta verkkovirta oli epäluotettavaa. CSIVEI-aurinkopumppu VFD, jossa oli CSIVEI 7,5 kW:n 380 V aurinkovesipumppuinvertteriryhmä, käytti korkeapainepumppua, joka ruokkii huurtuvia tykkejä.

Tulokset:

Pölytasot on laskettu alle lakisääteisten rajojen.

Dieselgeneraattorin varmuuskopiointi tarvittiin vain 2 % ajasta.

Energiakustannusten leikkaus 85 % verrattuna käynnissä olevaan verkkoon/dieseliin.

Modbus-etävalvonnan avulla laitoksen johtaja voi tarkistaa veden virtauksen toimistosta.

Järjestelmä maksoi itsensä takaisin 18 kuukaudessa ja se on otettu käyttöön kahdessa muussa yrityksen toimipaikassa.
