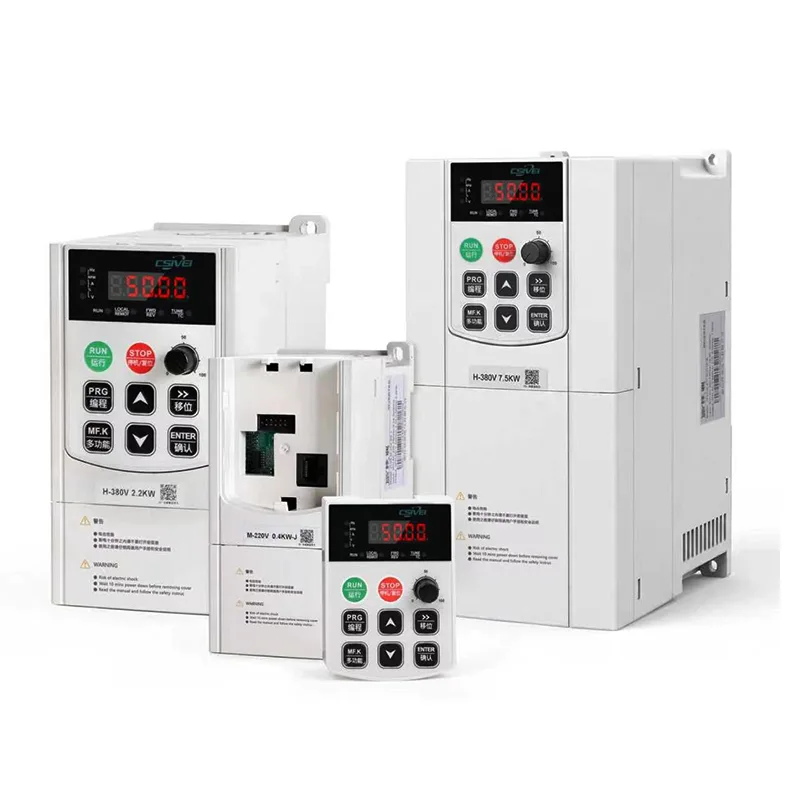

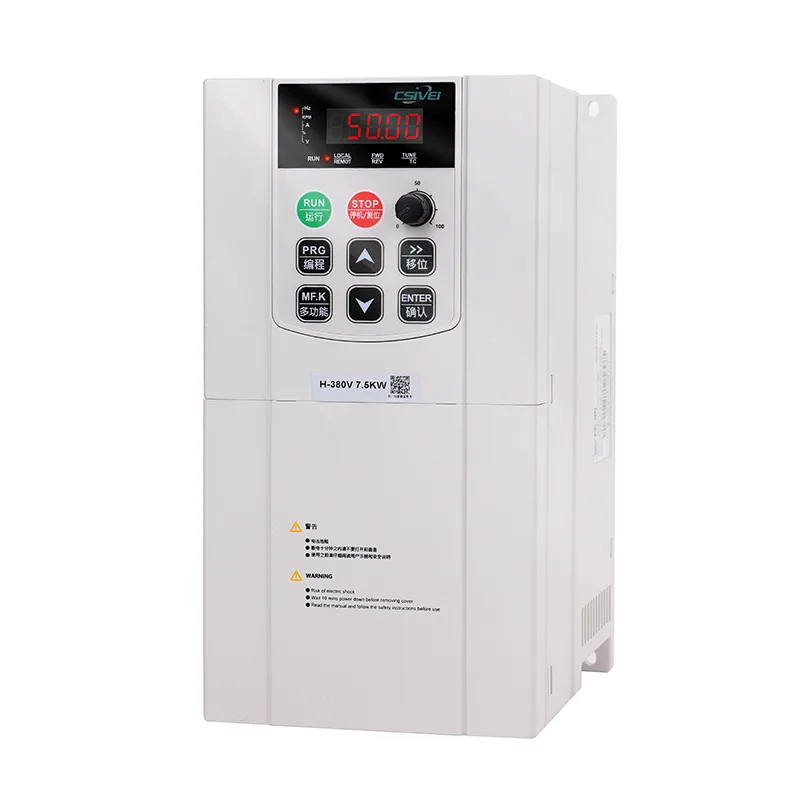

18,5 kW:n 3-vaiheinen aurinkopumppuinvertteri

CSIVEI 18.5KW 3 Phase Solar Pump Inverter on suuritehoinen ratkaisu suuriin aurinkovesiprojekteihin. Se tukee sekä off-grid- että grid-hybrid-tiloja ja vaihtaa automaattisesti aurinkoenergian, akun ja verkon välillä. Edistyksellinen MPPT 99 % teholla, laaja tulojännitealue (500-1000V DC). Taajuusmuuttajassa on sisäänrakennettu PLC, useita tietoliikenneportteja (RS485, Ethernet, CAN) ja 7 tuuman kosketusnäyttö. Suojaus sisältää kaarivian havaitsemisen, maavian valvonnan ja pumpun kuivakäyntisuojauksen. Vankka IP54-kotelointi (valinnainen IP65) ulkoasennukseen. Ihanteellinen aavikon talteenottoon, säiliöpumppaukseen ja teolliseen vedenkäsittelyyn. CSIVEI toimittaa avaimet käteen -periaatteella aurinkopumppuratkaisuja.

Ydinparametrit ja tekniset tiedot

Tuotesovellukset

Tämä maaseutuyhteisöjen vesihuoltoon suunniteltu VFD toimii pumpuilla, jotka nostavat vettä kaivoista, joista tai altaista korkeisiin varastosäiliöihin tai suoriin jakeluverkkoihin. Järjestelmä toimii automaattisesti: kun aurinkoenergiaa riittää, pumppu täyttää säiliön; kun säiliö on täynnä, taajuusmuuttaja siirtyy lepotilaan, mikä säilyttää mekaanisen käyttöiän. Ihanteellinen kylän vesikioskeihin, koulujen vesijärjestelmiin ja terveysklinikan huoltoon. Sisäänrakennettu PID varmistaa jatkuvan paineen korotetuissa säiliöissä, kun taas MPPT-algoritmi ottaa aurinkopaneeleista maksimaalisen tehon jopa pilvisinä päivinä. Tämä ratkaisu tarjoaa puhdasta ja edullista vettä juoma- ja sanitaatiokäyttöön ilman diesel- tai verkkoriippuvuutta.

Älykäs pumpun suojaus ja kuivakäynnin esto

Pumpun suojaaminen vaurioilta on tärkeää aurinkovesijärjestelmissä. CSIVEI 18.5KW 3-vaiheinen aurinkopumppuinvertteri sisältää kattavan kokoelman pumppukohtaisia ​​suojauksia:

●  Kuivakäyntisuoja – valvoo virtaa, tehoa tai valinnaista virtausanturia; pysäyttää pumpun, kun vesilähde on lopussa, ja yrittää automaattisesti uudelleen asetettavan aikavälin jälkeen.

● Putken puhkeamisen/pienen virtauksen tunnistus – havaitsee äkillisen virranpudotuksen, joka osoittaa putken rikkoutumisen tai vuodon, ja sammuttaa tulvan estämiseksi.

●  Ylivirta- ja ylikuormitussuoja – estää pumppua ylikuumenemasta hiekan, hilseilyn tai laakerivaurion vuoksi.

●  Ali- ja ylijännitekatkaisu – suojaa taajuusmuuttajaa ja moottoria epävakaalta aurinkosyötöltä.

●  Käänteinen kastelu – kun pumppu pysähtyy, takaiskuventtiiliä voidaan ohjata estämään veden takaisinvirtaus, joka pyörittää moottoria taaksepäin.

Nämä suojat pidentävät pumpun käyttöikää, vähentävät huoltokäyntejä ja tarjoavat luotettavan veden toimituksen etäasennuksissa.

FAQ

Q1: Minkä kokoisen kaapelin tarvitsen aurinkopaneelien ja aseman väliin?

V: Kaapelin koko riippuu tasavirrasta ja etäisyydestä. 18,5 kW:n 3-vaiheisessa aurinkopumppuinvertterissä käytetään tyypillisesti 4–10 mm²:n kuparikaapelia lyhyillä etäisyyksillä. Käytä kaapelin mitoitustyökaluamme tai ota yhteyttä teknikkoon. Käytä aina UV-kestäviä, kaksoiseristettyjä kaapeleita ulkokäyttöön.

Q2: Voinko asentaa aseman ulos?

V: Vakio-IP20-kotelointi vaatii sisäasennuksen tai säänkestävän kaapin. Ulkoasennukseen ilman lisäkaappia tilaa valinnainen IP54/IP65-kotelo. Kaikissa versioissa on konformipinnoitetut piirilevyt, jotka kestävät kosteutta.

Q3: Tarvitsenko DC-katkaisijan paneelien ja aseman väliin?

V: Kyllä, DC-nimellinen katkaisija tai sulake on pakollinen turvallisuuden ja koodin noudattamisen vuoksi. CSIVEI suosittelee 2-napaista tasavirtakatkaisijaa, jonka koko on 1,25x suurin tasavirta.

Q4: Kuinka kytken kuivakäyntisuoja-anturin?

V: Taajuusmuuttajassa on erilliset digitaaliset tuloliittimet virtauskytkimelle, painekytkimelle tai vesitasoelektrodille. Liitä anturin NO/NC-koskettimet; aseta sitten vastaavaksi parametriksi "kuivakäyntisuojaus". Taajuusmuuttaja pysähtyy ja näyttää vian, kun anturi laukeaa.

Q5: Mitä maadoitusvaatimuksia tällä asemalla on?

V: Oikea maadoitus on kriittinen. Liitä taajuusmuuttajan PE-liitin erityiseen maadoitusmaahan kuparijohtimella. Maadoita myös aurinkopaneelien rungot ja pumpun moottori. Maadoitusvirhe voi aiheuttaa sähköiskun tai taajuusmuuttajan toimintahäiriön.

Asiakastapaus: Rural Community Water Supply

300 kotitalouden kylässä Itä-Afrikassa oli epäluotettavia käsipumppukaivoja. CSIVEI-aurinkopumppu VFD asennettiin 18,5 kW:n 3-vaiheisella aurinkopumppuinvertterillä, joka nosti vettä porareiästä korotettuun 50 000 litran säiliöön.

Tulokset:

Puhdasta vettä saatavilla päivittäin 4 tunnin ajan, ja se palvelee kaikkia perheitä.

Dieseliä tai verkkosähköä ei tarvita – käyttökustannukset nolla.

Huolto rajoittuu vuosittaiseen paneelien puhdistukseen.

Naiset ja lapset eivät enää kävele pitkiä matkoja hakemaan vettä.

Järjestelmä on toiminut virheettömästi 3 vuotta, mikä on muuttanut yhteisön terveyttä ja taloudellista toimintaa.
