Pehmeä käynnistyskaappi

Johtavan kiinalaisen valmistajan Csivein tarjoama pehmokäynnistyskaappi sisältää 3-vaiheisen pehmokäynnistimen (7,5–800 kW, 380–690 V), sisääntulevan katkaisijan tai sulakekatkaisijan, sisäänrakennetun ohituskontaktorin, moottorin ylikuormitusreleen ja ohjausmuuntajan. Käynnistysominaisuudet – ohjelmoitava virtaraja, jännitteen ramppiaika ja alkumomentti – asetetaan digitaalisella näppäimistöllä tai käyttöliittymällä. Valinnaisiin toimintoihin kuuluu pehmeä pysäytysramppi pumppujärjestelmille vesivasaran estämiseksi. Suojaus kattaa oikosulun, ylikuormituksen, vaihehäviön, ali-/ylijännitteen ja tyristorin ylilämpötilan. Vakioviestintä Modbus RTU:n kautta mahdollistaa yhteyden laitoksen DCS- tai SCADA-järjestelmään; valinnainen Profibus, Profinet tai Ethernet/IP on saatavana. Lattialla seisova kotelo on valmistettu galvanoidusta teräksestä, jossa on jauhemaalattu pinta, IP42-IP55, ja se soveltuu sisätiloihin ja pölyisiin teollisuusympäristöihin.

Tuotesovellukset

Moottoreille, jotka toimivat kiinteällä nopeudella, mutta vaativat hellävaraista käynnistystä käytettävän laitteiston ja sähköverkkojen suojaamiseksi, Soft Starter Cabinet tarjoaa kompaktin, vähän huoltoa vaativan vaihtoehdon suorakäynnistimille tai tähtikolmiokäynnistimille.

Vesi- ja jätevesipumppuasemat

Raakaveden otto-, tehostin- ja siirtopumput hyötyvät pehmeästä käynnistyksestä, mikä eliminoi vesivasaran putkistoissa ja vähentää pumpun juoksupyörien ja kytkimien mekaanista kulumista. Sisäänrakennettu soft-stop-toiminto vaimentaa entisestään takaiskuventtiilin iskuja ja painepiikkejä. Ohituskäyttö tasaisen käytön aikana varmistaa minimaalisen kaapin lämmöntuotannon jopa pumppuasemilla, joissa on rajoitettu ilmanvaihto.

LVI-tuulettimet ja kompressorijärjestelmät

Liikerakennusten jäähdyttimet, jäähdytystornipuhaltimet ja suuret ilmankäsittelyyksiköiden moottorit voivat vetää suuria käynnistysvirtoja, jotka saavat valot välkkymään ja rasittamaan generaattorin säätimiä. Pehmeäkäynnistyskaapit rajoittavat käynnistysvirran 3–4-kertaiseen täyteen kuormitukseen, mikä estää jännitteen laskut. Ohituskontaktorit eliminoivat jatkuvat tyristorihäviöt ja ylläpitävät järjestelmän energiatehokkuutta rakennuksen pitkien käyttötuntien aikana.

Kaivos- ja louhoskuljettimet ja murskaimet

Hihnakuljettimet ja kivenmurskaimet vaativat hellävaraista vääntömomenttia käynnistyksen aikana vaihteiston, hihnajatkosten ja kytkimien suojaamiseksi iskukuormitukselta. Pehmeän käynnistimen säädettävä käynnistysominaisuus antaa lyhyen korkean vääntömomentin pulssin ennen ramppia, mikä voittaa täyteen kuormitetun hihnan katkeavan kitkan. Kun moottori on käynnissä, ohituskontaktori varmistaa viileän, energiatehokkaan toiminnan pölyisissä ja korkeissa lämpötiloissa.

Teolliset kompressorit ja sekoittimet

Valmistuslaitosten ruuvi- ja mäntäkompressorit sekä kemiallisen käsittelyn sekoittimet ja sekoittimet käynnistyvät kuormituksen alaisena ja tarvitsevat tasaisen kiihdytyksen. Pehmeät käynnistimet eliminoivat äkilliset vääntömomenttitransientit, jotka kiihdyttävät laakerien ja siipien kulumista, kun taas ohitustoiminto varmistaa, ettei tyristori häviä pitkien jatkuvien käyntien aikana.

Maatalouden kastelu- ja syväkaivopumput

Syväkaivoiset uppopumput ja suuret sprinklerijärjestelmät syrjäisillä alueilla luottavat pehmeäkäynnistimiin, jotka suojaavat pumppujen akseleita ja kaivon koteloita käynnistysmomentilta. Kaapit ovat yhteensopivia generaattorisyötteiden kanssa, koska alentunut käynnistysvirta mahdollistaa pienemmän generaattorin käynnistämään suuremman pumpun. Ohitustoiminto vähentää polttoaineen kulutusta kastelukauden aikana.

Tekninen syväsukellus

Pehmeäkäynnistyskaappi yhdistää tyristoripohjaisen pehmokäynnistimen täydellä moottorin ja piirin suojauksella yhteen esijohdotettuun koteloon, joka on optimoitu teollisuuden kiinteänopeuksiseen moottorin ohjaukseen.

Tyristoripohjainen jännitteen nousu

Pehmeä käynnistin ohjaa kuutta anti-rinnakkaista piiohjattua tasasuuntaajaa (SCR), yksi pari vaihetta kohden, mikä lisää moottorin jännitteen tasaisesti säädettävältä alkumomenttitasolta (tyypillisesti 30–60 % nimellisarvosta) täyteen jännitteeseen käyttäjän asettaman ramppiajan (0,5–60 sekuntia) aikana. Kiihtymisen aikana virta on rajoitettu määrättyyn täyden kuormitusvirran kerrannaiseen, tyypillisesti 3–5x, mikä estää muuntajan tai generaattorin ylikuormituksen. Kun moottori lähestyy synkronista nopeutta, sisäinen algoritmi havaitsee virran laskun ja ilmoittaa ohituskontaktorille sulkeutuvan, mikä yhdistää moottorin suoraan verkkovirtaan. Tämä ohittaa virran SCR:istä eliminoiden niiden johtavuushäviöt ja lämmöntuoton.

Ohitustoiminto ja jatkuva käyttö

Käynnistyksen jälkeen kaikki moottorin virta kulkee mekaanisen ohituskontaktorin läpi, joka on mitoitettu jatkuvaan käyttöön. SCR:t pysyvät suljettuina, joten pehmokäynnistin ei vaikuta lämmön nousuun. Tämä on keskeinen etu verrattuna VFD:iin kiinteänopeuksisissa sovelluksissa – kaappi käy viileänä ja vaatii vain vähän ilmanvaihtoa. Jos valitaan pehmeä pysäytys, ohitus avautuu sammuttamisen yhteydessä ja SCR:t kytkeytyvät uudelleen päälle laskeakseen jännitettä asteittain, estäen vesivasaran.

Moottorin ja piirien suojaus

Kaappi tarjoaa täyden moottorin suojan lämpömagneettisen katkaisijan ja elektronisen ylikuormitusreleen kautta, jossa on vaihekatkoksen ja virran epätasapainon havaitseminen. Oikosulkusuojaus on koordinoitu SCR:n eheyden säilyttämiseksi. Lisäsuojauksia ovat:

● Ali-/ylijännitesuoja, sammutus ennen moottorivaurioita jännitehäiriöiden takia

● Tyristorin ylilämpötilan tunnistus hälytyksellä ja laukaisuportaalla

●  Vaiheen käännös ja vaihehäviön tunnistus

●  Jumistus- ja lukitussuoja releen kautta

Ulkoiset turvalukot (esim. hätäpysäytys, tärinäkytkin) on johdotettu ohjauspiiriin erityisten liittimien kautta.

Ohjausliittymä ja viestintä

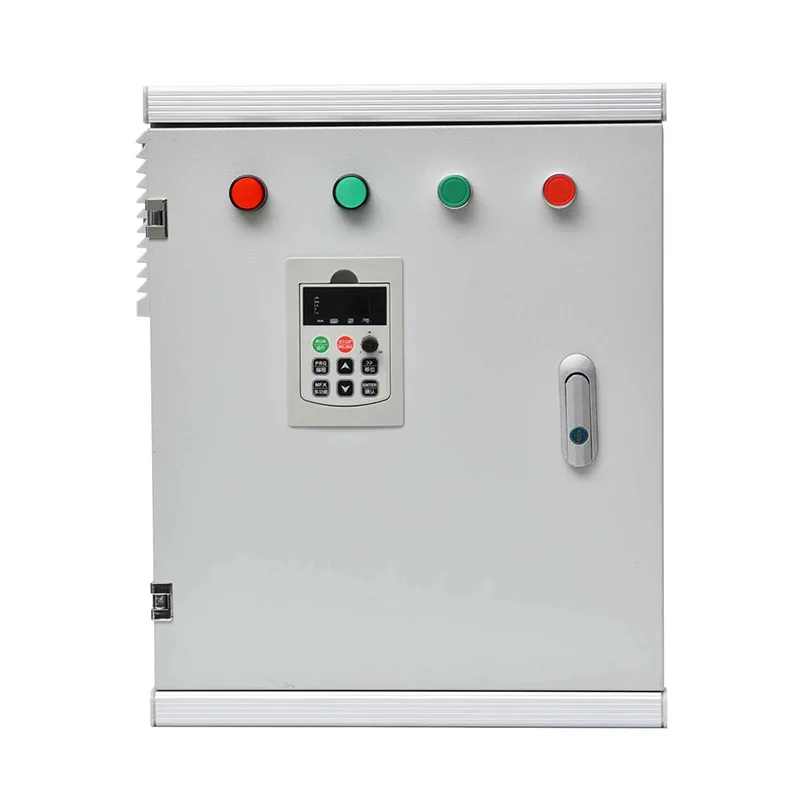

Digitaalinen näppäimistö, jossa on LCD-näyttö käynnistysyksikössä, tarjoaa paikallisen parametriasetuksen, käynnistys-/pysäytysohjauksen ja tilanilmaisun – mukaan lukien moottorin virran, jännitteen ja vikakoodit. Oveen kiinnitettävä käyttöliittymä voidaan integroida suurempiin kaappeihin. Vakio RS485 Modbus RTU mahdollistaa etäkäynnistyksen/pysäytyksen, parametrien latauksen ja hälytysraportoinnin DCS- tai SCADA-järjestelmään. Vaativiin laitosverkkoihin on saatavana Profibus DP-, Profinet- tai Ethernet/IP-yhdyskäytävät.

Kotelo ja lämmönhallinta

Lattiakaappi on valmistettu paksusta galvanoidusta teräslevystä, jossa on säänkestävä jauhemaalaus. Koska tyristorilämpöä syntyy vain sekuntia kestävien käynnistys- ja pysäytysramppien aikana, luonnollinen konvektiojäähdytys riittää usein sisäkaapeille. Suuritehoisille laitteille tai korkean ympäristön ympäristöille tarjotaan suodatettuja paineilmapuhaltimia termostaattiohjauksella. Vakiosuojausluokka on IP42 - IP54; korkeammat arvosanat ovat saatavilla pölyisissä tai ulkotiloissa.

Vaatimustenmukaisuus ja testaus

Jokainen kaappi käy läpi tehdashyväksyntätestin, joka sisältää: virtapiirin eristysvastusmittauksen, SCR-sytytyspiirin tarkastuksen, ohituskontaktorin toiminnan ja kaikkien ohjelmoitujen käynnistys-/pysäytysprofiilien ja suojaustoimintojen toiminnan testauksen. Kokoonpano on suunniteltu ja testattu IEC 61439-1/2 -standardin mukaisesti, ja kaikki ohjauspiirit on testattu sovellettavien melunsietostandardien mukaisesti.

Usein kysytyt kysymykset

K1: Milloin minun pitäisi valita pehmokäynnistinkaappi VFD- tai DOL-käynnistimen sijaan?

Valitse pehmokäynnistin, kun tarvitset tasaista moottorin kiihdytystä ja alennettua käynnistysvirtaa, mutta et vaadi jatkuvaa nopeuden vaihtelua. Pehmeät käynnistimet ovat yksinkertaisempia, tuottavat vähemmän lämpöä, maksavat vähemmän ja ovat kompaktimpia kuin VFD:t. Verrattuna DOL:iin ne eliminoivat virtapiikit ja mekaaniset iskut. Star-deltaan verrattuna ne tarjoavat täysin säädettävät käynnistysparametrit ja voivat pehmeästi pysäyttää pumppujärjestelmät.

Q2: Mitä moottorikokoja kaappi voi majoittaa?

Vakiokaapit on konfiguroitu moottoreille 7,5 kW - 800 kW 400 V (kolmivaiheinen) jännitteellä, ja 690 V:n nimellisjännite on saatavana isommille moottoreille. Yhdistämme pehmokäynnistimen, ohituskontaktorin ja katkaisijan moottorisi tyyppikilven virtaan. Räätälöidyt konfiguraatiot suurempia tehoja varten ovat mahdollisia.

Q3: Tukeeko pehmokäynnistimen kaappi usean moottorin käynnistystä?

Kyllä, peräkkäisessä järjestelyssä: yksi pehmokäynnistin voi käynnistää useita moottoreita peräkkäin, jokaisella on oma lähtökontaktorinsa. Kun ensimmäinen moottori saavuttaa täyden nopeuden ja ohittaa, pehmokäynnistin irtoaa siitä ja muodostaa yhteyden toiseen moottoriin ja niin edelleen. Tämä vähentää kustannuksia, kun useita samankokoisia pumppuja tai puhaltimia jakaa aseman. Kaikilla moottoreilla on kuitenkin oltava samat tai samanlaiset käynnistysparametrit.

Q4: Mitä tapahtuu, jos pehmokäynnistin epäonnistuu moottorin käydessä?

Kun moottori on täydellä nopeudella ja ohituskontaktori suljettu, moottori käy suoraan verkkovirrasta. Jos pehmokäynnistimen ohjauskortti epäonnistuu tai SCR:t vaurioituvat, moottori jatkaa toimintaansa ennallaan. Vika vaikuttaa vain seuraavaan käynnistysyritykseen. Tämä luontainen vikaturvallisuus on suuri toiminnallinen etu.

Q5: Kuinka pitkä pehmeä käynnistysramppi on ja voiko sitä säätää?

Jännitteen ramppiaika on täysin säädettävissä, tyypillisesti 0,5 - 60 sekuntia, ja sitä voidaan pidentää tarvittaessa. Alkukäynnistysjännite (potkukäynnistys) on myös säädettävissä. Optimaalinen ramppi määräytyy moottorin ja kuorman mukaan – riittävän pitkä mekaanisen iskun poistamiseksi, riittävän lyhyt rajoittamaan tyristorin kuumenemista käynnistyksen aikana.

K6: Pystyykö pehmokäynnistin käsittelemään toistuvia käynnistyksiä?

Pehmeä käynnistin on mitoitettu tietylle määrälle käynnistyksiä tunnissa (tyypillisesti jopa 10 raskasta käynnistystä). Tämä arvo riippuu käynnistysvirran asetuksesta, ramppiajasta ja moottorin koosta. VFD voi olla tarkoituksenmukaisempi sovelluksissa, joihin liittyy hyvin usein käynnistyviä (esim. indeksointikuljettimia). Kysy meiltä käyttömäärääsi oikean koon saamiseksi.

Q7: Mitä huoltoa kaappi vaatii?

Säännöllinen huolto on minimaalista: sähkönpäätteiden vuosittainen silmämääräinen tarkastus, ilmanvaihtosuodattimien puhdistus (jos asennettu) ja ohituskontaktorin toimintatarkastus. SCR:issä ei ole liikkuvia osia, eivätkä ne kulu. Ohituskontaktori on tärkein huollettavissa oleva komponentti, jonka mekaaninen käyttöikä on tyypillisesti yli miljoona toimintoa, mikä tarkoittaa vuosia.

Q8: Luoko pehmokäynnistin yliaaltoja verkkovirtaan?

Tyristoripehmokäynnistimet synnyttävät harmonisia virtoja vain lyhyen käynnistys- ja pehmeäpysäytysramppien aikana. Pysyvän tilan ohituksen aikana moottori ottaa sinimuotoista virtaa, joten harmonisia ei synny. Tämä tekee niistä verkkoystävällisempiä kuin AC-käytöt, jotka voivat tuottaa jatkuvia harmonisia, ellei niitä suodateta.

Alueen vesihuoltoverkko – Pehmeäkäynnistimen jälkiasennus 20 pumppuasemalle

Tausta

Itä-Euroopan alueellinen vesiviranomainen hallinnoi 20 etäpaineenkorotusaseman verkkoa, joissa kussakin oli 2–4 tavanomaista suorakäynnistettyä (DOL) pumppua, joiden teho vaihtelee välillä 37–132 kW. Asemat olivat kriittisiä vedenjakelussa useisiin kaupunkeihin, mutta toistuvat ongelmat aiheuttivat kohtuuttomia käyttökustannuksia ja palveluhäiriöitä.

Haaste

Ensisijainen ongelma oli sähkö. Äkillinen DOL-käynnistysvirta – jopa 7 kertaa täyskuormitus – aiheutti vakavia jännitehäviöitä maaseudun heikkoihin jakelulinjoihin. Tämä lauennut suojarele läheisillä sähköasemilla katkaisee ajoittain virran itse pumppuasemalle. Viranomaiselle aiheutui myös korkeita mekaanisia huoltokustannuksia: vesivasara pumpun käynnistyksen ja pysäytyksen aikana repeytyi usein putkiliitoksissa ja vaurioitui takaiskuventtiileissä, kun taas äkillinen vääntömomentti lyhensi pumpun laakerin ja kytkimen käyttöikää. Asemat olivat miehittämättömiä ja sijaitsivat syrjäisillä alueilla, joten kaikkien laitteiden piti olla kestäviä, yksinkertaisia ​​ja pystyä raportoimaan etävioista.

Miksi pehmeäkäynnistyskaapit?

Viranomainen arvioi sekä VFD:t että pehmokäynnistimet. VFD:t tarjosivat nopeuden säätöä, mutta niitä pidettiin liiallisena – pumput suunniteltiin käymään kiinteällä nopeudella staattista järjestelmäkäyrää vasten, jossa kuristusventtiilit jo tarjosivat virtauksen säätelyn. Pehmeät käynnistyskaapit tarjosivat ihanteellisen yhteensopivuuden: ne eliminoivat käynnistysvirtapiikit ja vesivasaran aiheuttamatta jatkuvia käyttöhäviöitä tai monimutkaista jäähdytystä.

Tärkeimmät valintatekijät:

●  Pehmeän käynnistimen sisäinen ohituskontaktori tarkoitti, että kun moottori oli käynnissä, se sai virtaa ilman tyristorihäviöitä, mikä pitää kaapin lämmöntuotannon minimaalisena tuulettamattomissa pumppuhuoneissa.

●  Pehmeä pysäytystoiminto hidastaisi pumppua asteittain alaspäin sammutuksen aikana, mikä poistaa paineiskun, joka aiheutti vesivasaran.

●  Kaappien yksinkertainen digitaalinen käyttöliittymä ja RS485 Modbus -liitäntä on integroitu suoraan viranomaisen kehittyvään SCADA-verkkoon, mikä mahdollistaa vikailmoituksen ilman käyntiä paikalla.

●  Pienentynyt käynnistysvirta tarkoitti, että olemassa olevat generaattorisarjat (käytettiin verkkokatkosten aikana) saattoivat käynnistää samat pumput ilman ongelmallista jännitehäviötä, mikä lisäsi tehollista varakapasiteettia.

Käyttöönotto

Kaksikymmentä standardoitua pehmokäynnistinkaappia (45–160 A) valmistettiin, testattiin tehtaalla ja asennettiin olemassa oleviin pumppuhuoneisiin kuuden kuukauden aikana. Jokainen kaappi sisälsi pääkatkaisijan, pehmokäynnistimen ohituskontaktorilla, elektronisen ylikuormitusreleen, Modbus-tiedonsiirron ja sateenkestävän IP54-kotelon. Käyttöönotto sisälsi yksinkertaisen ramppiajan ja virtarajan parametrien syöttämisen sekä yhden Modbus-kaapelin liittämisen aseman etäpääteyksikköön.

Tulokset

●  Pumpun käynnistyksestä johtuvat verkkojännitehäiriöt poistettiin. Jälkiasennuksen jälkeen ei ole kirjattu muita sähköaseman laukaisuja.

● Putkien korjaukset vähenivät yli 80 % ensimmäisenä vuonna, koska vesivasara käynnistyksen ja pysäytyksen aikana poistettiin pehmeäkäynnistys- ja pehmeäpysäytysprofiloinnin ansiosta.

●  Pumpun laakerien ja tiivisteiden vaihdot osoittivat mitattavissa olevaa laskua, mikä johtui pehmeästä ja alhaisesta vääntömomentista.

●  Ohitusrakenteen ansiosta voimahuoneet pysyivät viileinä jopa pitkien ja vaativien pumppukäyttöjen aikana. kaapin jäähdytysvikoja ei tapahtunut.

●  Viranomainen saa nyt reaaliaikaiset käynnistys-/pysäytystilan, käynnistysvirran ja vikalokit jokaiselta SCADA-asemaltaan, mikä mahdollistaa ennakoivan reagoinnin hätäkutsujen sijaan.

●  Vuoden kuluttua viranomainen laajensi ohjelman kymmeneen lisäasemaan ja otti pehmeäkäynnistyskaapin standardikseen kaikissa DOL-pehmeäksi jälkiasennusprojekteissa.
