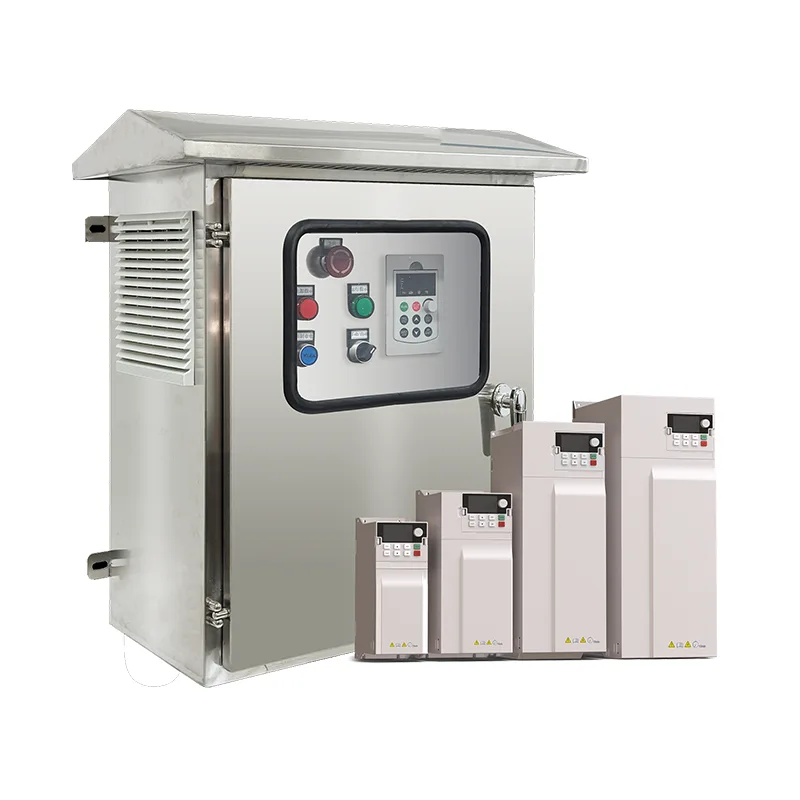

PV Combiner Box Jakokaappi

Tämä johtavan Kiinan valmistajan Csivein tarjoama PV Combiner Box Distribution Cabinet on saatavana kokoonpanoissa 2- tai 24-merkkisistä tuloista. Se yhdistää rinnakkaiset PV-sarjat yhteiseen tasavirtaväylään, ja jokainen tulokanava on suojattu erillisellä tasavirtasulakkeenpitimellä ja sulakelinkillä, joka on mitoitettu merkkijonon oikosulkuvirtaa varten. DC-pääkatkaisin tai valettu katkaisija tarjoaa yhden pisteen eristyksen koko ryhmälle, kun taas ylijännitesuojat (tyyppi 1+2 tai tyyppi 2) sekä plus- että negatiivisissa kiskoissa suojaavat salaman aiheuttamilta ylijännitetransienteilta. DC-virtakiskojen nimellisarvot ovat 100A - 800A ja enemmän, järjestelmäjännitteellä jopa 1000VDC tai 1500VDC spesifikaatiosta riippuen. Kaappikotelo, joka on valmistettu galvanoidusta teräksestä tai ruostumattomasta teräksestä säänkestävällä jauhemaalauksella, on saatavana IP65- tai IP66-luokituksilla suoraan ulkokäyttöön. Valinnainen älykäs valvontamoduuli mittaa merkkijonokohtaista virtaa, väyläjännitettä ja katkaisijan tilaa siirtämällä dataa RS485 Modbus RTU:n kautta SCADA-järjestelmiin tai invertterin tietoliikennealustaan ​​– mahdollistaen nopean vian paikallistamisen suurissa aurinkokennoissa. IEC 61439-1, IEC 61643-11 ja asiaankuuluvat alueelliset standardit noudattavat täysin.

Tuotesovellukset

Kun useat aurinkosähkösarjat yhtyvät ennen invertteriä, PV Combiner Box / Distribution Cabinet tarjoaa organisoidun, suojatun DC-yhdistelmän – yksinkertaistaa kaapelointia, parantaa turvallisuutta ja mahdollistaa tehokkaan vianhallinnan.

Aurinkoenergian vesipumppujärjestelmät

Maatalous- ja kunnallisissa aurinkosähköjärjestelmissä aurinkosähköjärjestelmät kattavat usein laajoja kenttiä, joissa on kymmeniä rinnakkaisia ​​jonoja. Keskeisellä paikalla oleva yhdistäjäkaappi kerää kaikki merkkijonotulot ryhmän läheltä ja tuottaa yhden hallitun tasavirtasyötön pumppausinvertteriin. Tämä minimoi pitkät ja kalliit tasavirtakaapelit ja vähentää jännitehäviöitä. Integroitu DC-katkaisin tarjoaa turvallisen eristyksen pumpun tai invertterin huollon aikana, kun taas merkkijonokohtainen sulake varmistaa, että yksittäinen merkkijonovika ei kaskadi.

Utility Scale aurinkovoimalat

Suuret maahan asennettavat aurinkosähköasennukset edellyttävät jäsenneltyä, suojattua DC-keräystä useiden invertterivyöhykkeiden kautta. Ryhmäkentän strategisiin pisteisiin sijoitetut yhdistelmäkaapit yhdistävät merkkijonoryhmiä syöttäen korkeamman jännitteen ja alhaisemman virran tasavirtaa keskusinverttereille tai muuntajaasemille. Älykkäiden valvontaversioiden avulla operaatiotiimit voivat havaita huonosti toimivia merkkijonoja etänä, mikä vähentää dramaattisesti vianmääritysaikaa satojen hehtaarien alueella.

Kaupalliset ja teolliset kattolamput

Tehdas-, varasto- ja toimistorakennusten katot, joissa on useita aurinkosähköjonojen suuntauksia, hyötyvät ryhmän vieressä olevista yhdistelmäkaapeista. Jouset ryhmitellään kattovyöhykkeen, suunnan tai varjostusprofiilin mukaan ja yhdistetään sitten yhdeksi tasavirtalähdöksi, joka ohjataan kaapelihyllyjen kautta invertterihuoneeseen. PV Combiner Box Distribution Cabinetin säänkestävä kotelo kestää katolle altistumisen, ja pääeristin tarjoaa kätevän sammutuspisteen palopalveluille tai huoltohenkilöstölle.

Solar-Diesel Hybridijärjestelmät

Kaukoverkon ulkopuolella sijaitsevat kohteet – kuten teletornit, kaivosleirit ja saariyhteisöt – yhdistävät usein aurinkosähkön dieselgeneraattoreihin. Yhdistelmäkaapit yhdistävät aurinkopaneelijonot ennen syöttämistä hybridilatausohjaimeen tai invertteriin. Merkkijonokohtainen suojaus on kriittinen näissä sovelluksissa, joissa sivustoon pääsy on harvoin ja vianeristyksen on oltava automaattista ja turvallista.

Battery Energy Storage System (BESS) DC Collection

Tasavirtakytketyissä tallennusasennuksissa yhdistelmäkaapit yhdistävät PV-sarjat ennen kuin ne yhdistetään jaettuun tasavirtaväylään, joka palvelee sekä invertteriä että akkulaturia. Kaapin sulaketulot ja pääkatkaisija tarjoavat vaaditun ylivirtasuojan ja eristyksen turvalliseen akkujärjestelmän integrointiin.

Tuotteen ominaisuudet

PV Combiner Box Distribution Cabinet on suunniteltu täydelliseksi, tehtaalla testatuksi DC-aggregointipisteeksi – yhdistämällä merkkijonosuojauksen, ylijännitesuojan ja valinnaisen älykkyyden yhdeksi koteloksi.

1. Merkkijonotason sulake ja suojaus

Jokainen PV-sarjan tulokanava on päätetty omaan sulakkeenpitimeen, joka on mitoitettu tasavirtakäyttöön 1000 VDC:iin tai 1500 VDC:iin asti, järjestelmän spesifikaatioista riippuen. Sulakelinkit on mitoitettu oikosulkuvirran merkkijonoa kohden (yleensä 1,56 × Isc IEC-vaatimusten mukaan) ja ne on sijoitettu kosketusturvallisiin, sormenkestävissä telineisiin. Kaikki merkkijonotulot on eristetty erikseen omistetuilla sulakeerottimilla, jolloin yksi merkkijono voidaan turvallisesti irrottaa testausta tai huoltoa varten, kun ryhmän loppuosa jatkaa toimintaansa. Yhdistetty DC-virtakiskovirta lasketaan sopivalla vähennyksellä jatkuvaa täyden kuormituksen käyttöä varten korkeissa ympäristön lämpötiloissa.

2. Ylijännite- ja ylijännitesuoja

Tyypin 1+2 tai tyypin 2 ylijännitesuojalaitteet asennetaan positiivisen ja negatiivisen maan väliin DC-pääväylään, testattu standardien IEC 61643-11 ja EN 61643-31 mukaisesti. Korkean salaman riskin alueilla on määritelty tyypin 1+2 SPD:t, joiden impulssivirta on 12,5 kA tai suurempi ja jotka tarjoavat sekä potentiaalintasauksen että transienttiylijännitesuojan. SPD-tilan ilmaisin – tyypillisesti vihreä/punainen mekaaninen lippu – antaa visuaalisen vahvistuksen toimintavalmiudesta valinnaisilla etämerkinantokoskettimilla valvontaa varten.

3. Katkaise ja eristys

Yksipistejärjestelmän eristyslaitteena toimii DC-pääkatkaisin tai valettu katkaisija, joka on mitoitettu täydelle virtakiskovirralle ja järjestelmäjännitteelle. Tätä kytkintä voidaan käyttää ulkoisesti oveen asennetun kahvan kautta, mikä mahdollistaa turvallisen lukituksen/merkinnän avaamatta kaappia. Suuremmissa kaapeissa kaarikouru ja magneettinen puhallusrakenne takaavat DC-vikavirtojen turvallisen katkaisun, joka on vaikeampi sammuttaa kuin AC-kaaret.

4. Kaappikotelo ja lämmönhallinta

Kotelo on valmistettu 1,5–2,0 mm sinkitystä teräslevystä tai ruostumattomasta teräksestä 304/316 rannikko- ja syövyttäviä ympäristöjä varten. Valmistuksen jälkeen levitetään säänkestävä, UV-kestävä jauhemaalaus, jossa kaikki saumat on jatkuvasti hitsattu tai tiivistetty. Suojausluokat IP65 tai IP66 ovat vakiona, IP65 soveltuu useimpiin ulkokäyttöön ja IP66 korkeapainepesuun tai äärimmäiseen pölyiseen ympäristöön. PV Combiner Box -jakelukaapin ovi on varustettu koko kehän puristustiivisteellä ja ruostumattomasta teräksestä valmistetuilla saranoilla. Passiivinen ilmanvaihto saadaan aikaan suodatetuilla huohottimilla, jotka tasaavat painetta ja estävät samalla kosteuden ja hyönteisten pääsyn sisään. Sisäisen lämpötilan nousua hallitaan suurella virtakiskon poikkipinta-alalla ja konservatiivisella virrantiheyssuunnittelulla, jotta vältetään kuumia kohtia, jotka voivat heikentää sulakkeen suorituskykyä.

5. Johdotukset, liittimet ja kaapelin läpivienti

Syötäjonokaapelit menevät IP-luokiteltujen kaapeliholkkitiivisteiden tai kaapin pohjassa tai sivuilla olevien holkkilevyjen läpi, joiden läpivientiholkki on määritetty vastaamaan ryhmän kaapelin halkaisijaa. Sisäiset liittimet ovat ruuvi- tai pulttityyppisiä, soveltuvat kupari- tai alumiinijohtimille. Virtakiskot ovat tinattua kuparia, mitoitettu tasaista virranjakoa kaikille tulokanaville. Kaapelin hallintakanavat ja kiinnityspisteet kaapin sisällä varmistavat siistin ja huollettavan layoutin.

6. Älykäs valvontamoduuli (valinnainen)

Valinnainen valvontakortti mittaa yksittäisen merkkijonon virtaa Hall-antureiden kautta, väyläjännitettä, katkaisijan tilaa ja SPD:n kuntoa. Tiedot siirretään RS485 Modbus RTU:n kautta paikalliseen dataloggeriin, invertteriin tai etä-SCADA-alustalle. Merkkijonovirran epätasapainohälyttimet antavat käyttöryhmille mahdollisuuden paikantaa huonosti toimivat tai vialliset merkkijonot valvomosta, mikä eliminoi tarpeen tehdä manuaalisia puristinmittaritutkimuksia suurista ryhmistä. Moduuli saa virtansa DC-väylästä, joten se ei vaadi erillistä apusyöttöä.

7. Standardien noudattaminen

Kaappi on suunniteltu ja testattu standardien IEC 61439-1 (pienjännitteiset kytkin- ja ohjauslaitteet) ja IEC 61643-11 (ylijännitesuojalaitteet) mukaisesti. Alueelliset sertifikaatit, mukaan lukien CE ja TUV, ovat saatavilla kohdemarkkinoista riippuen.

Usein kysytyt kysymykset

Q1: Kuinka monta PV-merkkijonoa voidaan yhdistää yhteen PV Combiner Box -jakelukaappiin?

Vakiokokoonpanot vaihtelevat 2 - 24 merkkijonotulon välillä. Mukautetut syöttömäärät ovat saatavilla pyynnöstä. Tulojen määrä yhdistettynä sulakkeen nimellisarvoon määrää koko virtakiskovirran – insinöörimme auttavat sinua valitsemaan oikean kaapin koon oman matriisirakenteen perusteella.

Q2: Mitä eroa on yhdistelmärasian ja jakelukaapin välillä?

Termejä käytetään usein vaihtokelpoisina, mutta tuotteemme palvelee molempia toimintoja yhdessä kotelossa. Yhdistäjänä se kokoaa useita merkkijonotuloja yhdelle tasavirtalähdölle. Jakokaapina se voi myös jakaa tasavirran useisiin kuormiin tai sisältää lisätoimintoja, kuten tasavirtakojeiston useille invertterituloille. Kaappi voidaan konfiguroida vastaamaan tiettyä järjestelmätopologiaa.

Q3: Minkä jännitteen tarvitsen – 1000VDC tai 1500VDC?

Tämä riippuu PV-ryhmän maksimijärjestelmäjännitteestä. Useimmat asuin- ja kaupalliset järjestelmät, joiden teho on noin 100 kW, käyttävät 1000 VDC:tä. Sähkön mittakaavan järjestelmät käyttävät yhä useammin 1500 VDC:tä vähentääkseen kaapelihäviöitä ja yhdistäjien määriä. Kaappejamme on saatavilla molemmissa jänniteluokissa asianmukaisesti mitoitettuine komponentteineen. Älä koskaan määritä 1000 V:n kaappia 1500 V:n ryhmälle – varmista ensin invertterisi enimmäistulojännite.

Kysymys 4: Voidaanko kaappi asentaa ulos suoraan sateelle ja auringolle?

Kyllä. Standardi IP65-kotelo on suunniteltu pysyvään ulkoasennukseen, tiivisteillä oven tiivisteillä, UV-suojapinnoitteella ja suodatetuilla viemärillä. Erittäin alttiina oleville alueille on saatavana IP66. Aurinkovarjoa suositellaan käytettäväksi trooppisessa ja autiomaassa ilmastossa suoran aurinkokuumenemisen vähentämiseksi ja komponenttien käyttöiän pidentämiseksi.

Q5: Tarvitsenko ylijännitesuojan jokaiseen yhdistelmäkaappiin?

Suosittelemme sitä lämpimästi. PV-järjestelmät kattavat suuria pinta-aloja ja ovat luonnostaan ​​herkkiä läheisten salamaniskujen aiheuttamille ylijännitteille. Yksittäinen ylijännitetapahtuma voi vahingoittaa useita merkkijonoja ja invertterin DC-tuloastetta. Kaapissamme on tyypin 1+2 tai tyypin 2 SPD:t vakiona, ja suosittelemme SPD:iden asentamista sekä yhdistintasolle että invertterin tasavirtatuloon kerrostetun suojauksen vuoksi.

Q6: Mikä on älykäs valvontavaihtoehto ja tarvitsenko sitä?

Valvontamoduuli mittaa merkkijonokohtaista virtaa ja välittää merkkijonotason suorituskykytiedot SCADA:lle tai valvonta-alustalle. Pienissä järjestelmissä, joihin on helppo pääsy, manuaalinen tarkistus saattaa riittää. Älykäs valvonta lyhentää vianetsintäaikaa tunneista minuutteihin ilmoittamalla tarkan huonosti toimivan merkkijonon kun kyseessä ovat voimalaitoksen mittakaavassa olevat kohteet tai laitokset, joissa vian nopea paikantaminen on kriittistä.

Q7: Mitä huoltoa yhdistelmäkaappi vaatii?

Miksi valita PV Combiner Box -jakokaappi?

Jokaiselle paikalle määritettiin yksi yhdyskaappi, joka sijoitettiin ryhmän päähän, joka on lähimpänä invertteriä. Kaikki merkkijonokaapelit vedettiin lyhyen matkan päässä ryhmän päistä kaappiin, jossa ne päättyivät yksittäisiin sulakkeisiin. Kaapin tärkein DC-lähtö – yksi suojattu kaapelipari – kulki yhdistyksestä invertteriin, mikä vähentää dramaattisesti kuparin kokonaiskäyttöä ja yksinkertaistaa kaivamista.

Kaapin merkkijonokohtainen sulatus oli olennainen suurille rinnakkaisille ryhmille. Jos merkkijonovika - kuten ohitusdiodi tai vaurioitunut moduuli - oikosuljettu, sulake tyhjenee ja eristää merkkijonon, kun taas jäljellä oleva ryhmä jatkaa toimintaansa ennallaan. Ilman merkkijonokohtaista sulatusta yksi vika voi mahdollisesti palata vialliseen merkkijonoon kaikista muista rinnakkaisista jousista, mikä aiheuttaa tulipalon vaaran.

Ukkossuojaus oli ratkaiseva ominaisuus. Tyypin 1+2 ylijännitesuojat, jotka asennettiin jokaiseen kaappiin, tarjosivat ensimmäisen suojalinjan indusoituja ylijännitteitä vastaan, suojaten sekä ryhmän johdotuksia että kallisarvoista invertteritehoa. Päävirtakytkimen ansiosta paikalliset teknikot pystyivät eristämään koko ryhmän turvallisesti invertterin huollon tai pumpun vaihdon aikana lukitustoiminnolla, joka estää vahingossa tapahtuvan uudelleenvirtauksen.

Kymmenelle suurimmalle toimipaikalle sisältyi valinnainen älykäs valvontamoduuli, joka mittaa merkkijonokohtaista virtaa ja välittää tietoja takaisin SCADA-keskukseen invertterin GPRS-linkin kautta.
