Jatkuva paineinen vesisyötön ohjauskaappi

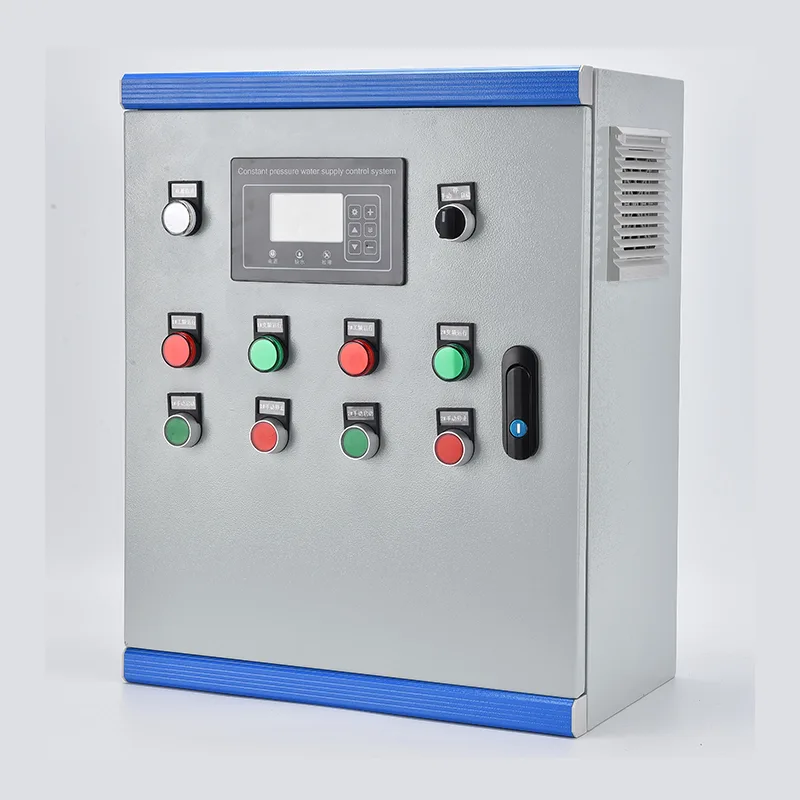

Constant Pressure Water Supply Control Cabinet yhdistää VFD-, PLC- tai erillisen pumppuohjaimen, sisääntulevat katkaisijat, lähtökontaktorit pumppua kohti, ohjausmuuntajan ja painelähettimen liitännän yhdeksi lattialle seisovaksi koteloksi. Tehot vaihtelevat 0,75 kW - 400 kW 380-480 V kolmivaiheisella jännitteellä. Pääotsikon paineanturi syöttää 4–20 mA:n signaalin säätimeen, joka jatkuvasti vertaa todellista painetta käyttäjän määrittelemään asetusarvoon ja säätää VFD:n lähtötaajuutta PID-silmukan kautta säätelyn pitämiseksi ±0,02 MPa:n sisällä. Monipumppujärjestelmissä pääpumppu toimii VFD-ohjauksella, kun taas viivepumput käynnistyvät peräkkäin tai irrotetaan kysynnän vaihtelun mukaan. Työkiertotasapainot käyttötunnit kaikissa pumpuissa. Suojaus kattaa kuivakäynnin, ylikuormituksen, vaihehäviön, oikosulun ja ylipaineen. Oveen asennettu HMI-kosketusnäyttö näyttää järjestelmän paineen, pumpun tilan, taajuuden, vikalokit ja energiatiedot. Tiedonsiirto Modbus RTU/TCP:n tai valinnaisen 4G-pilviyhdyskäytävän kautta mahdollistaa etävalvonnan ja SCADA-integroinnin. Kotelo on valmistettu jauhemaalatusta galvanoidusta teräksestä, IP54-standardi tai jopa IP65 ulkokäyttöön.

Ihanteelliset sovellukset

Kun vedenpaineen on pysyttävä tasaisena muuttuvasta kysynnästä huolimatta, jatkuvapaineinen vedensyötön ohjauskaappi korvaa painovoimavaraston ja kiinteänopeuksisen pumppauksen automatisoidulla, kysyntään reagoivalla ohjauksella.

Kunnalliset vesihuolto- ja paineenkorotusasemat

Kaupunkien vesiverkoissa esiintyy suuria painevaihteluita huipputuntien ja yön ylittävien matalavirtausjaksojen välillä. Kaappi ylläpitää jatkuvaa painetta määrätyissä verkkopisteissä moduloimalla pumpun nopeutta ja vaiheistusta, eliminoimalla putkien liitoksia rasittavat ja huoltoon liittyvät ongelmat aiheuttavat nousut ja ylijännitteet. Pitkien siirtoverkkojen varrella olevissa tehostinasemissa PID-silmukka mukautuu muuttuvaan ylävirran paineeseen ja muuttuvaan myötävirtaan.

Korkeat asuin- ja liikerakennukset

Asuintornit, hotellit ja toimistorakennukset tarvitsevat luotettavaa painetta ylemmissä kerroksissa. Vakiopainekaappi, jossa on useita pystysuuntaisia ​​monivaiheisia pumppuja, säätää automaattisesti tehon käyttöasteen mukaan – pienemmäksi keskipäivällä, korkeammaksi aamu- ja iltahuippujen aikana. Järjestelmä poistaa tilavien kattosäiliöiden tarpeen sekä niiden rakenteellisen kuormituksen, legionellariskin ja huoltotarpeen.

Teollisuusprosessi ja jäähdytysvesi

Tuotantolaitokset, elintarvikejalostuslaitokset ja voimalaitokset vaativat prosessivettä tiukasti kontrolloidulla paineella. Kaappi toimittaa jäähdytystornit, pesulinjat, kattilan syöttö- ja tuotantovesipiirit prosessin tarpeisiin sopivalla säätötarkkuudella. VFD-pohjainen ohjaus eliminoi kuristukseen liittyvän energiahukan ja venttiilien kulumisen.

Maatalouden kastelu

Laajamittainen tiputus-, sprinkleri- ja keskipivot-järjestelmät tarvitsevat vaihtelevan virtauksen vakaalla paineella kenttävyöhykkeillä, joilla on erilaiset emitteriominaisuudet. Kaappi käsittelee useita pumppukokoonpanoja, mukaan lukien upotettavat porausrei'it ja vaakasuuntaiset paineenkorotuspumput, jotka sopivat automaattisesti tehon avoimien kastelualueiden lukumäärään. Sisäänrakennettu kuivakäyntisuoja suojaa pumppuja lähdeveden pinnan muutosten aikana.

Maaseudun ja yhteisön vesihuolto

Kyläjärjestelmät ja etäasutukset hyötyvät automaattisesta paineenhallinnasta, joka korvaa manuaalisen pumpun käytön. Varastointisäiliön tasoanturin kanssa integroitu kaappi käynnistyy ja pysähtyy automaattisesti ylläpitääkseen säiliön täyttöä samalla, kun se tuottaa tasaisen paineen kuluttajille. Etävalvonta 4G:n kautta antaa yhden operaattorin hallita useita hajallaan olevia asemia matkapuhelimesta tai SCADA-keskuksesta.

Hotelli, lomakeskus ja vieraanvaraisuus

Lomakeskukset ja vapaa-ajan tilat, joissa rakennuksia on hajallaan tontille, tarvitsevat yhtenäistä painetta vierashuoneissa, keittiöissä, pesulassa ja maisemoinnissa. Kaappi hallitsee useita pumppuja vastaamaan ruuhkahuippuihin aamulla ja illalla samalla kun se vähentää energiaa ruuhka-aikojen ulkopuolella, jolloin järjestelmä on suurelta osin lepotilassa yön yli.

Tekninen syväsukellus

Constant Pressure Water Supply Control Cabinet yhdistää VFD-nopeuden säädön, PLC-pohjaisen pumppujärjestyksen ja kattavan suojauksen yhdeksi tehtaalla kootuksi koteloksi, joka tarjoaa itsenäisen paineenhallinnan yhdestä pumpusta useaan pumppuun.

PID-suljetun piirin paineensäätö

Pääjakoputkessa oleva painelähetin muuntaa vedenpaineen 4–20 mA:n analogiseksi signaaliksi. Säädin käyttää digitaalista PID-algoritmia: suhteellinen vahvistus määrittää, kuinka aggressiivisesti järjestelmä reagoi paineen poikkeamiin, integrointiaika eliminoi vakaan tilan poikkeaman ja derivaattavaimennus estää ylityksen äkillisten virtausmuutosten aikana. PID-lähtö asettaa suoraan VFD-taajuusohjeen ja säätää pumpun nopeutta vastaamaan kysyntää reaaliajassa. Tyypillinen säätötarkkuus on ±0,02 MPa, kun se on viritetty tiettyihin järjestelmän ominaisuuksiin – putken pituuteen, pumpun käyrään ja paineastian tilavuuteen.

Monen pumpun sekvensointilogiikka

Kun kysyntä ylittää yksittäisen VFD-käyttöisen pumpun kapasiteetin, säädin käynnistää lisäpumppuja. Pääpumppu toimii VFD-ohjauksella. Jos se saavuttaa maksimitaajuuden ja paine laskee edelleen alle asetusarvon, säädin siirtää tämän pumpun kiinteänopeuksiseen käyttöön ohituskontaktorinsa kautta ja käynnistää VFD-ohjauksen alaisen viivepumpun. Kun kysyntä laskee ja VFD saavuttaa minimitaajuuden, kun paine ylittää asetusarvon, viivepumput poistetaan yksitellen ja pääpumppu palaa muuttuvanopeuksiseen ohjaukseen. Tämä varmistaa, että vain yksi pumppu käy vaihtelevalla nopeudella kerrallaan, kun taas muut toimivat kiinteällä nopeudella lähellä parasta hyötysuhdetta.

Duty Rotation and Equalisation

Kulumisen jakamiseksi tasaisesti säädin kiertää pääpumpun nimeä kumulatiivisten käyttötuntien tai käynnistyslaskennan perusteella. Pumppu, jolla on pienin käyttötunti, tulee seuraavaksi johdoksi, kun pyöriminen laukeaa, mikä tapahtuu alhaisen virtauksen olosuhteissa painehäiriöiden välttämiseksi. Pumppu, joka on otettu offline-tilaan huoltoa varten, lukitaan pois kierrosta digitaalitulon kautta, ja säädin jakaa toiminnan uudelleen jäljellä olevien pumppujen kesken.

Unen, herätyksen ja matalan virtauksen hallinta

Nollakysynnän aikana – esimerkiksi yön yli liikerakennuksissa – VFD saavuttaa lopulta minimitaajuutensa paineen pysyessä asetuspisteessä. Säädettävän viiveen jälkeen säädin siirtyy lepotilaan ja pysäyttää kaikki pumput. Pieni kalvosäiliö ylläpitää järjestelmän painetta unen aikana. Kun paine laskee herätyskynnykseen, ohjain käynnistää uudelleen lyijypumpun ja nostaa paineen palauttamiseksi. Tämä jakso estää pumppuja käymästä suljettua venttiiliä vasten pitkiä aikoja, mikä säästää energiaa ja suojaa pumppua ylikuumenemiselta.

Pump Protection Suite

Säädin tarjoaa pumppukohtaisia ​​suojauksia moottorin normaalin ylikuormituksen lisäksi. Kuivakäynnin ilmaisu käyttää joko digitaalista tuloa kaivon tason anturin tai moottorin alivirran tunnistusta. Ylipainelaukaisu automaattisella palautuksella estää putkien vaurioitumisen, jos venttiili sulkeutuu äkillisesti. Nopean syklin lukitus rajoittaa käynnistysten määrää tunnissa moottorin käämien suojaamiseksi. Vaihehäviö ja vaihejärjestyksen valvonta estävät mekaanisia vaurioita taaksepäin pyörimisestä. Kaikki laukaisutapahtumat on aikaleimattu ja tallennettu vikalokiin, ja konfiguroitavissa oleva määrä automaattisia palautusyrityksiä on ennen kuin lukitus vaatii käyttäjän toimia.

VFD-aseman arkkitehtuuri

VFD on valittu muuttuvan momentin pumppukäyttöön 110 %:n ylikuormitusluokilla 60 sekunnin ajan. Lentokäynnistysominaisuus mahdollistaa saumattoman uudelleenkäynnistyksen vapaasti pyörivään pumppuun ilman laukaisua ylivirtaan. Ohitustaajuuden ohjelmointi välttää mekaaniset resonanssikaistat. Automaattinen energian optimointi vähentää moottorin magnetointivirtaa kevyellä kuormituksella, mikä säästää lisäenergiaa, kun pumppu käy alle täyden nopeuden. Sisäänrakennettu DC-välipiirikuristin ja RFI-suodatin minimoivat harmonisen virran ruiskutuksen syöttöön.

HMI ja käyttöliittymä

Oveen asennettu värillinen kosketusnäyttö tarjoaa reaaliaikaisen järjestelmän paineen ja asetusarvon, yksittäisen pumpun tilan, kumulatiiviset käyttötunnit ja käynnistyslaskennan pumppua kohti, aktiiviset hälytykset vikahistorialla ja salasanasuojatun parametrien käytön. Manuaalinen ohitusohjaus tukee käyttöönotto- ja huoltotoimenpiteitä.

Etävalvonta ja viestintä

Vakio RS485 Modbus RTU liitetään työpaikan SCADA- tai telemetrialaitteisiin. Valinnainen 4G- tai Ethernet-pilviyhdyskäytävä mahdollistaa etäkäytön verkkoselaimen tai älypuhelinsovelluksen kautta ja toimittaa reaaliaikaisen paineen, pumpun tilan, energiankulutuksen ja hälytyksen push-ilmoitukset. Käyttäjät voivat säätää paineen asetusarvoja etänä tiettyjen järjestelmävaatimusten mukaan.

Kotelo ja ympäristörakentaminen

Lattiakaappi käyttää 1,5–2,0 mm sinkittyä teräslevyä UV-kestävällä jauhemaalauksella. IP54 on vakiona sisäpumppuhuoneissa. IP55 tai IP65 on saatavana ulko- ja vedenkäsittelyympäristöihin. Suodatettu paineilmatuuletus termostaattipuhaltimen ohjauksella pitää sisäisen lämpötilan VFD:n toiminta-alueella. Trooppisiin tai autiomaaisiin ulkoasennuksiin voidaan määrittää aurinkosuojakatos ja kondensaation estävä lämmitin. Kaapelin läpivienti tapahtuu kaapin pohjassa olevien holkkilevyjen kautta. Kaappi on suunniteltu ja valmistettu IEC 61439-1/2 -standardin mukaisesti, ja kaikki komponentit ovat CE-merkittyjä ja alueellisia sertifikaatteja saatavilla.

Usein kysytyt kysymykset

Q1: Kuinka kaappi ylläpitää jatkuvaa painetta?

Päävesivaraajassa oleva paineanturi mittaa jatkuvasti järjestelmän painetta ja lähettää 4–20 mA signaalin säätimelle. Säätimen PID-algoritmi vertaa todellista painetta käyttäjän asettamaan tavoitteeseen. Jos paine laskee, se lisää VFD:n lähtötaajuutta pumpun nopeuttamiseksi. Jos paine nousee, se hidastaa pumppua. Tämä suljetun piirin säätö toimii jatkuvasti pitäen paineen tyypillisesti ±0,02 MPa:n sisällä asetuspisteestä.

Kysymys 2: Kuinka monta pumppua voi ohjata vakiopaineisen vedensyötön ohjauskaappiin?

Vakiokokoonpanot tukevat 1–6 pumppua, joista 2 tai 3 pumppua ovat yleisin käyttö. Monipumppujärjestelmissä yksi VFD käyttää vaihtuvanopeuksista pumppua, kun taas lisäpumput käynnistyvät kiinteällä nopeudella kysynnän kasvaessa. Kaikki pumpun järjestys-, vuorottelu- ja vianvaihtologiikka on sisäänrakennettu säätimeen.

Kysymys 3: Mitä eroa on tämän kaapin ja erillisen VFD:n asentamisen välillä jokaiseen pumppuun?

Kaappi tarjoaa täydellisen ohjausjärjestelmän – pumpun järjestyslogiikka, paineen PID-silmukka, automaattinen vuorottelu, vianvaihto, lepotila/herätystoiminto ja yksi käyttöliittymä – kaikki esijohdotettu ja tehtaalla testattu. Yksittäiset VFD:t eivät voi koordinoida usean pumpun toimintaa ilman merkittävää ulkoista suunnittelua.

Q4: Voiko järjestelmä toimia varastosäiliön kanssa tai ilman?

Molemmat. Säiliön täyttösovelluksessa säädin ylläpitää järjestelmän painetta, kun taas säiliössä oleva tasoanturi antaa käynnistys-/pysäytysvaltuutuksen. Suorassa pääkonfiguraatiossa säädin ylläpitää linjapainetta suoraan jakeluputkessa ja säätelee pumpun nopeutta vastaamaan kuluttajien kysyntää ilman varastosäiliötä.

Q5: Mitkä pumpputyypit ovat yhteensopivia?

Kaappi ohjaa tavallisia kolmivaiheisia oikosulkumoottoreita, joita käytetään upporeikäpumpuissa, pystysuuntaisissa monivaihepumpuissa, vaakasuuntaisissa päätyimukeskipakopumpuissa ja inline-paineenkorotuspumpuissa 380–480 V, 50/60 Hz. Kestomagneettimoottoreita voidaan käyttää myös yhteensopivien VFD-laitteiden kanssa.

Q6: What power range is available?

Vakiokokoonpanot kattavat 0,75 kW - 400 kW. Kaapin mitoitus perustuu pumppujen määrään, kunkin pumpun moottorin täyskuormitusvirtaan ja paikan vikatasoon. Insinöörimme valitsevat VFD:n, kontaktorit, katkaisijat ja virtakiskojärjestelmän pumpputiedoistasi.

Q7: Mitä etävalvontavaihtoehtoja on saatavilla?

Vakio RS485 Modbus RTU muodostaa yhteyden sivuston SCADA:han. Valinnaiset 4G- tai Ethernet-yhdyskäytävät muodostavat yhteyden pilvialustaan ​​ja tarjoavat pääsyn verkkoselaimen tai älypuhelinsovelluksen kautta reaaliaikaiseen paineeseen, pumpun tilaan, energiankulutukseen, vikahälytyksiin ja historiallisiin tietoihin. Tekstiviestit tai sovelluksen push-ilmoitukset varoittavat operaattoreita vioista.

Q8: Mitä huoltoa kaappi vaatii?

Ovien tiivisteiden ja ilmanvaihtosuodattimien kuukausitarkastus. Neljännesvuosittainen virrankatkaisujen tarkastus. Turvalaitteiden ja vuorottelulogiikan vuosittainen toimintatesti. VFD-jäähdytyspuhaltimien ja DC-välipiirikondensaattoreiden käyttöikä on 5–10 vuotta ja ne ovat vaihdettavissa. Painelähetin tulee kalibroida vuosittain.

Q9: Kuinka tämä järjestelmä säästää energiaa verrattuna perinteiseen pumppaukseen?

Vakionopeuspumppu, jossa on kuristusventtiili, tuhlaa energiaa pumppaamalla keinotekoista rajoitusta vastaan. VFD sovittaa pumpun nopeuden suoraan tarpeeseen. Koska pumpun teho skaalautuu nopeuden kuution mukaan, 80 % nopeudella oleva pumppu kuluttaa noin 50 % täyden nopeuden energiasta. Lepotilassa nollatarvejaksojen aikana asennukset saavuttavat tyypillisesti 20–40 % energiansäästön.

Kunnallinen toissijainen vesihuollon päivitys – korkean rakennuksen asuinalue

Tausta

Kunnallinen vesiviranomainen suuressa Aasian kaupungissa hallinnoi yli 80:tä toissijaista vesihuoltoasemaa, jotka palvelevat kerrostaloyhteisöjä. Kukin asema tarjosi 200–800 asuntoa 18–35 kerroksen torneissa. Olemassa olevat laitteet olivat vanhentuneita – joillakin asemilla käytettiin kattosäiliöitä uimuriventtiilillä, toisilla kiinteänopeuksisia pumppusarjoja paineenalennusventtiileillä. Kaupunginhallitus määräsi päivityksen parantamaan paineen laatua, poistamaan kattosäiliöt kansanterveydellisistä syistä ja vähentämään pumppausenergian kulutusta.

Haaste

Jokainen tehostinasema palveli tornia, jolla oli selkeä kysyntäprofiili: jyrkät aamu- ja iltahuiput, kohtalainen päiväsaika ja lähes nollavirtaus yön aikana. Nykyiset kiinteänopeuksiset pumput kävivät täydellä teholla kysynnästä riippumatta, poistaen ylipaineen paineenalennusventtiileistä. Tämä hukkasi huomattavasti energiaa samalla kun se tuotti lämpöä ja melua pumppuhuoneissa. Kattosäiliöt piti poistaa uusien terveysmääräysten täyttämiseksi, ja viranomainen vaati kaikkia uusia asemia raportoimaan tiedot SCADA-keskukselle. Myös fyysinen tila oli tiukka – useimmat pumppuhuoneet asennettiin jälkikäteen kellarialueille, joilla oli rajoitettu kattokorkeus ja rajoitettu pääsy.

Miksi valita jatkuvapaineinen vedensyöttökaappi?

Kolmella asemalla onnistuneen pilotin jälkeen viranomainen valitsi tehtaalla suunnitellut vakiopainekaapit. Yhdessä kotelossa oli VFD, ohjain, lähtökontaktorit kolmelle pystysuoralle monivaihepumpulle, paineliitäntä ja HMI-kosketusnäyttö – mikä vastaa vanhan paneelin jalanjälkeä. PID-paineen säätö mahdollisti paineenalennusventtiilien poistamisen kokonaan. Pääpumppu vaihteli nopeutta kysynnän mukaan lisäpumpuilla tarpeen mukaan. Yön yli järjestelmä nukkui pienen kalvoastian paineessa.

Ylimmän kerroksen asuntojen vedenpaine vakiintui kysynnästä riippumatta lakisääteiseen minimiin ilman vanhan järjestelmän aiheuttamaa ylipainetta alemmissa kerroksissa. Energiankulutus mitattiin asemakohtaisesti ja välitettiin viranomaisen SCADA:lle Modbusin kautta, mikä antaa käyttäjille reaaliaikaisen näkyvyyden ja mahdollisuuden säätää paineen asetusarvoja etänä kunkin tornin tietylle korkeudelle.

Käyttöönotto

Ensimmäisessä vaiheessa asennettiin 32 vakiopainekaappia 18 kuukauden aikana. Jokaiseen kaappiin oli esiladattu pumpun tiedot ja paineen asetusarvot, jotka sovitettiin tiettyyn torniin. Käyttöönotto paikan päällä liitetty verkkovirta, pumpun moottorikaapelit ja painelähetin – yleensä valmistuu yhdessä päivässä per asema.

Tulokset

●  Painevalitukset ylimmän kerroksen asukkailta 32 paikkakunnalla putosivat nollaan kolmen kuukauden kuluessa käyttöönotosta.

●  Pumppujen energiankulutus laski keskimäärin 35 % edelliseen kiinteänopeuksiseen perustasoon verrattuna, mikä ylitti viranomaisen asettaman 25 % tavoitteen.

●  Kattosäiliöt poistettiin käytöstä ja poistettiin, mikä eliminoi niihin liittyvät huolto- ja vedenlaadun noudattamisesta aiheutuvat kustannukset.

●  Kahden hengen toimintatiimi hallitsee nyt kaikkia 32 asemaa etänä keskus-SCADAsta.

● Viranomainen on standardoinut vakiopainekaapin lopuille 50 asemalle, ja toinen vaihe on parhaillaan käynnissä.
